【摘要】：图8-5所示为双锥段整体补强锻件，主要结构尺寸为锻件高度H、锻件半径R1与R2、过渡圆角r1与r2、半锥角α1与α2、外缘厚度T。可参照文献整体补强锻件结构参数的有关规定初步确定锻件的尺寸，现举例说明如下。图8-5 双锥段整体补强锻件结构根据JB 4732—1995《钢制压力容器分析设计标准》，锻件的整体补强锻件的内、外过渡圆角半径取值范围为1/8～1/2δ，双锥段的角度α1与α2的取值范围为α1≤30°、α2≤45°。
图8-5所示为双锥段整体补强锻件，主要结构尺寸为锻件高度H、锻件半径R1与R2、过渡圆角r1与r2、半锥角α1与α2、外缘厚度T。可参照文献整体补强锻件结构参数的有关规定初步确定锻件的尺寸，现举例说明如下。
球罐内径Di=12300mm、设计压力p=211MPa、设计温度为50℃，接管内半径r=40mm。球壳材料为16MnR，锻件材料为16Mn，焊接接头系数=110，接管厚度t=4mm，球壳厚度δ=45mm，球壳设计应力强度σm1=173MPa，锻件设计应力强度σm2=163MPa。

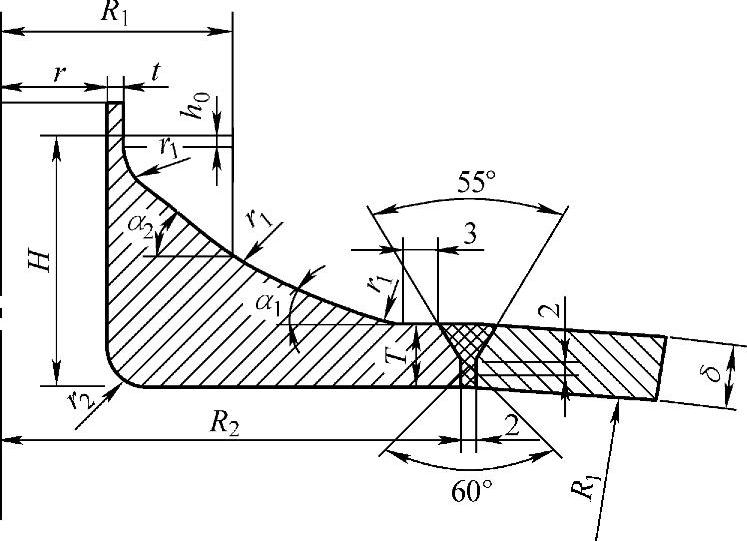

图8-5 双锥段整体补强锻件结构
根据JB 4732—1995《钢制压力容器分析设计标准》，锻件的整体补强锻件的内、外过渡圆角半径取值范围为1/8～1/2δ，双锥段的角度α1与α2的取值范围为α1≤30°、α2≤45°。H、R1及R2参照JB 4732—1995《钢制压力容器分析设计标准》中“开孔补强设计的另一种方法”有关有效补强范围的规定（图8-6）来确定。
式中 Ri——球壳的内半径（mm）。
R2=r+t+Ln （8-56）(www.daowen.com)
R1=R2/2 （8-57）
锻件外缘厚度T非独立变量，可按下式确定：

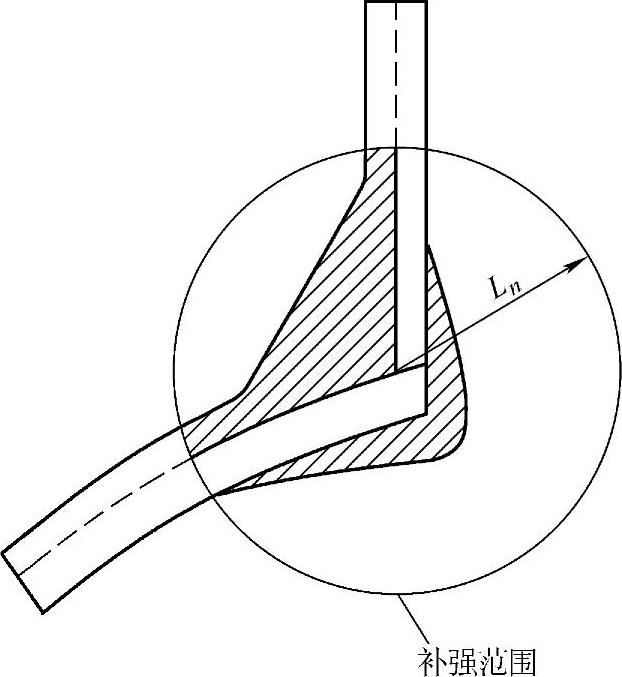

图8-6 有效补强范围
锻件高度亦非独立变量，可根据几何关系求得。初步确定的锻件尺寸分别为H=140mm（h0=20mm）、R1=90mm、R2=180mm、r1=r2=20mm、α1=20°、α2=40°、T=46mm，锻件与球壳连接位置的焊缝结构参数如图8-5所示。
