容器尺寸优选法的应用及质量节约实例

一卧式容器,其设计条件如下:

p=1.8MPa,t=50℃,a=6.3m3C2=1.5mm,[σ]t1=[σ]2t=170MPa(材料:16MnR),φ1=φ2=0.85。

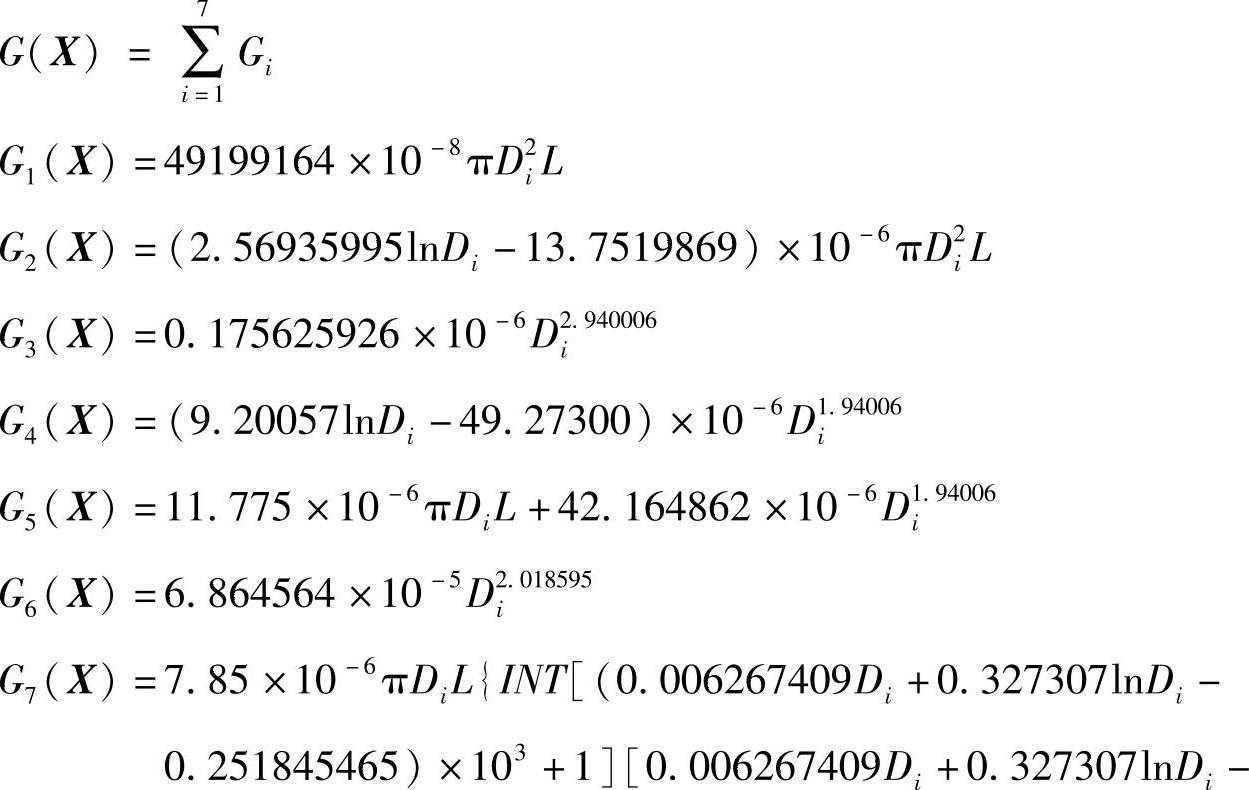

将上述值代入式(7-22)~式(7-27),建立优化模型

fX)=minGXXEn

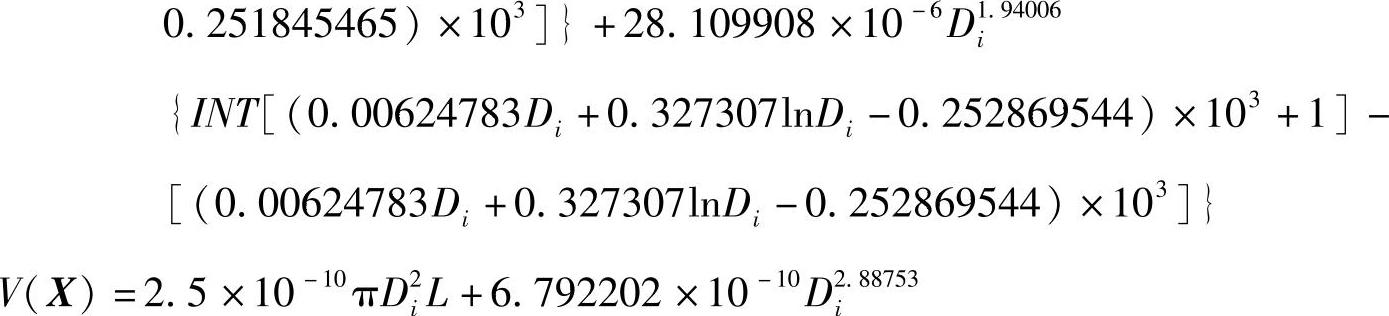

约束条件:VX)=6.3,其中



用网格法和随机试验法求解上述模型,结果为

Di*=1017.529,L*=6764.967,G*=1853.724

也可应用容器尺寸图解优选法进行优化设计。该方法先计算系数F,然后根据容器容积和F值查曲线图,得出直径Di。针对本例的设计条件,得出的优化直径为D=1036.32mm,即优化值与此很吻合。按照封头及鞍座规格系列,按邻近原则选择Di=1200mm作为设计值,相应地计算得到L=5120mm,G=1878.26kg。

该容器原设计值Di=1600kg,L=2500kg,表7-1对原设计与优化设计作了比较。从表7-1看出,原设计中筒体、封头、鞍座三者的总质量为2261kg,优化设计中三者的总质量为1878.26kg,减少382.74kg,节约钢材16.83%

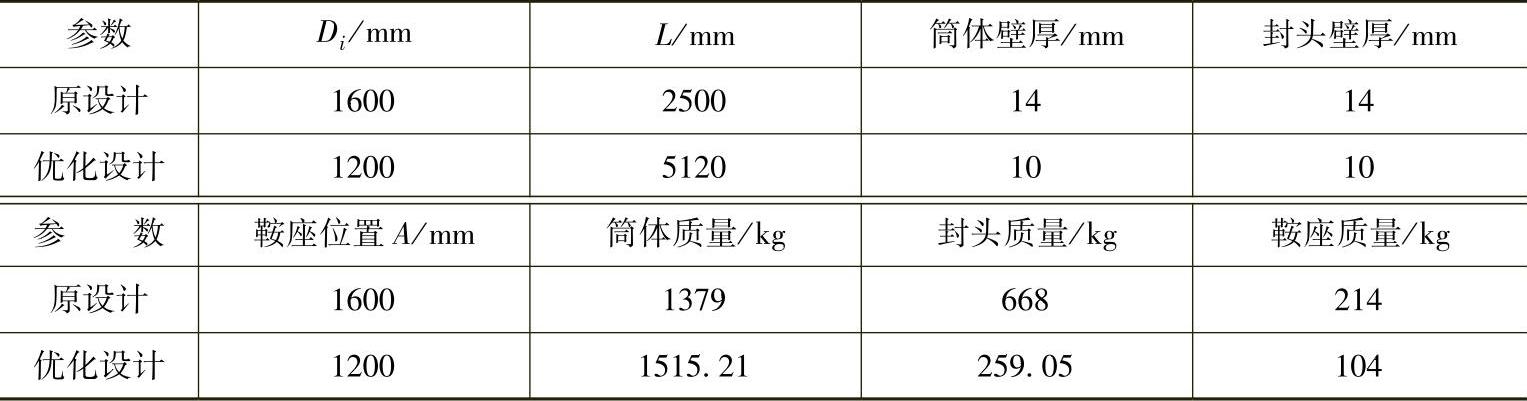

表7-1 优化设计结果及比较
