试验术语解析

(1)应力/应变-寿命曲线 一般是用一组试样,选取若干个应力或应变值,分别测定其到达失效的循环数,然后绘出Δσ/2-2Nf或Δεt/2-2Nf曲线(Δσ是循环应力范围,单位为N/mm2Nf是失效循环数,单位为周;εt是总应变范围),如图11-32和图11-33所示。根据关系式Δεtεeεp(Δεe是弹性应变范围,Δεp是塑性应变范围),Δεt/2-2Nf曲线还可处理成图11-34形式。


图11-32 Δσ/2-2Nf曲线

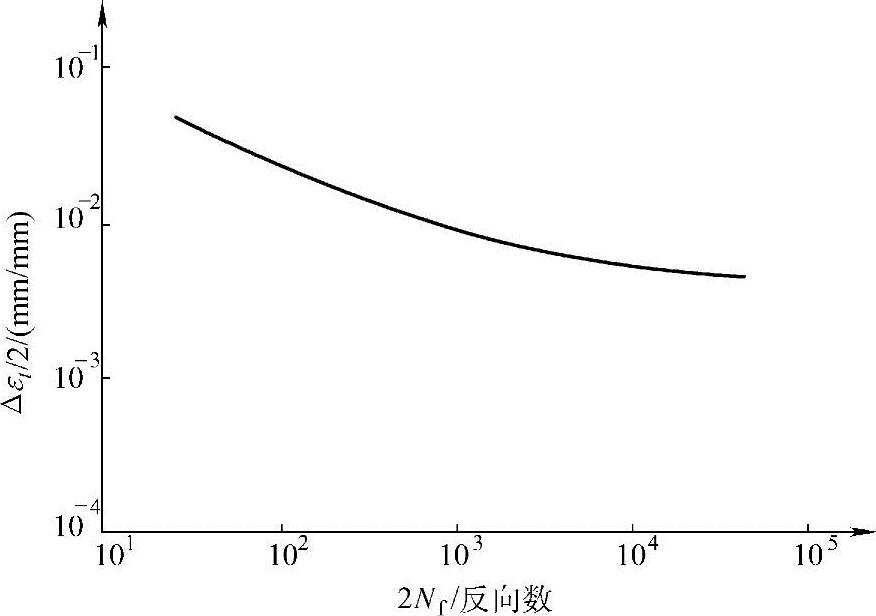

图11-33 Δεt/2-2Nf曲线


图11-34 Δεtεeεp状态Δεt/2-2Nf曲线

εf′—疲劳延性系数 σf′—疲劳强度系数 E弹性模量 c—疲劳延性指数 b—疲劳强度指数

(2)应力-应变迟滞回线 一次循环中的应力-应变关系曲线,如图11-35所示。


图11-35 应力-应变迟滞回线

(3)循环应力-应变曲线 在不同总应变范围下得到的一系列稳定迟滞回线顶点的轨迹,如图11-36所示。也可用稳定应力幅和塑性应变幅在双对数坐标上绘出的关系曲线表示,如图11-37所示。


图11-36 循环应力-应变曲线

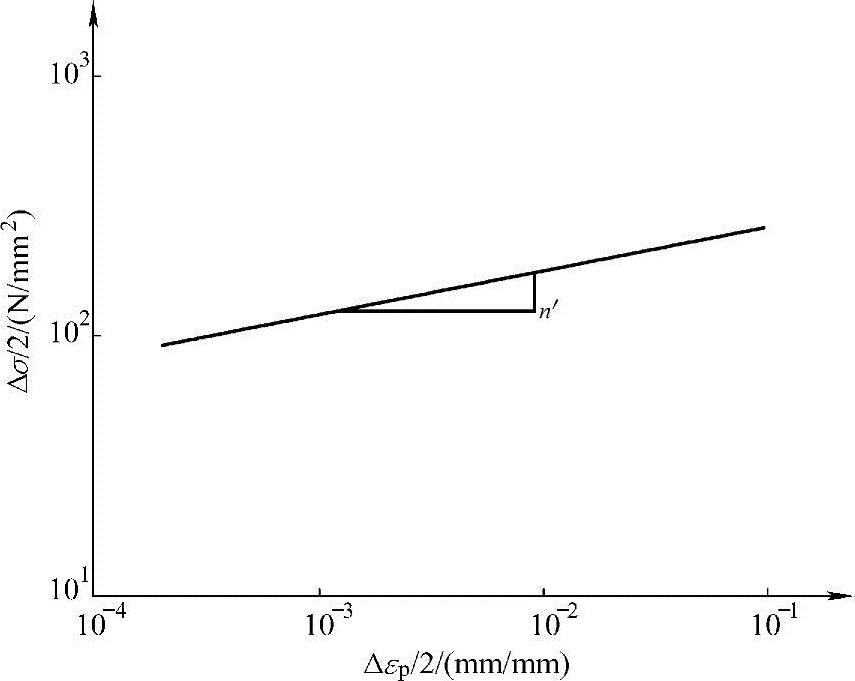

图11-37 Δσ/2-Δεp/2曲线

n′—循环应变硬化指数

(4)循环硬化 在循环加载过程中,当控制应变恒定时,其应力随循环数增加而增加然后渐趋稳定的现象。

(5)循环软化 在循环加载过程中,当控制应变恒定时,其应力随循环数的增加而降低然后渐趋稳定的现象。
