材料试验中C/M试样的极限应力及数量要求

1.试样形状

1)标准C(T)试样如图11-26所示。

2)标准M(T)试样如图11-27所示,试样工作长度应满足如下要求:

①对于拉-拉加力:试样宽度W不大于75mm时,采用单销加力,加力孔之间的距离应不小于3W。特殊几何形状M(T)试样的W大于75mm时,采用多排螺栓夹紧,试样两端最里面一排螺钉孔之间的距离应不小于1.7W

②对于拉-压加力:采用夹板夹紧,夹板内边缘之间的距离L应大于或等于1.2W

3)标准SE(B)试样如图11-28所示,跨距S取4W

2.试样厚度(B)

1)对于C(T)试样,推荐试样厚度的范围应满足W/20≤BW/4,W不小于25mm。

2)对于M(T)试样,推荐的试样厚度上限为W/8,所必要的最小厚度要能避免弯曲,并保证弯曲应变不超过名义应变的5%。

3)对于SE(B)试样,推荐试样厚度的范围为W/5≤BW

3.试样宽度(W)

1)为测得有效的试验数据,选择试样的最小宽度W。主要根据有:材料的规定非比例伸长应力RP0.2、预期的最大应力强度因子的极限值KmaxL、C(T)试样的比值a/W或M(T)试样的比值2a/W的极限值。试样尺寸标准化曲线如图11-29所示。

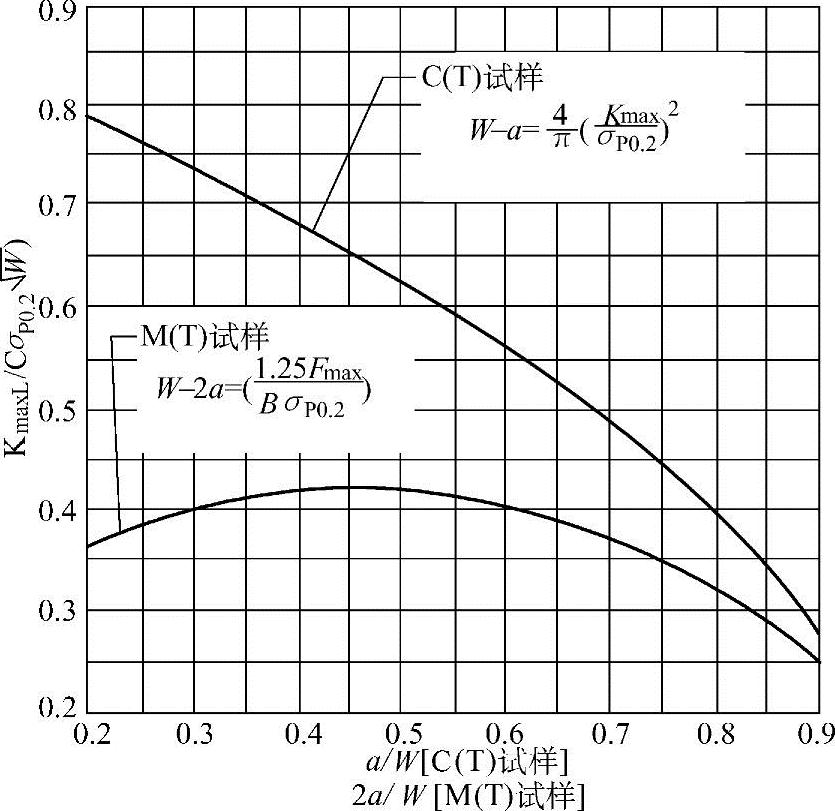

图11-29 C(T)和M(T)标准试样尺寸标准化曲线图

2)如果是C(T)试样,根据对无裂纹韧带最小值的要求按下式绘制图11-29中的曲线。


式中 W-a——试样无裂纹的韧带区,单位mm;


σP0.2——规定非比例伸长应力,单位为N/mm2

3)如果是M(T)试样,根据对无裂纹韧带最小值的要求按下式绘制图11-29中的曲线。


式中 W-2a——试样无裂纹的韧带区,单位为mm;(www.daowen.com)

Fmax——最大力,单位为N;

B——试样厚度,单位为mm;

σP0.2——规定非比例伸长应力,单位为N/mm2

4)对于SE(B)试样的最小宽度W的选择,可根据规定非比例伸长应力σP0.2、预期的最大应力强度因子的极限值KmaxL和比值a/W的极限值获得。无裂纹韧带最小值按下式计算:


式中 W-a——试样无裂纹的韧带区,单位为mm;

Fmax——最大力,单位为N;

B——试样厚度,单位为mm;

σP0.2——规定非比例伸长应力,单位为N/mm2

4.切口长度

1)C(T)试样的切口长度a1应不小于0.2W

2)M(T)试样的切口长度an应不小于中心孔半径的三倍。当采用柔度法测量裂纹长度时,一般中心裂纹长度2an不小于0.2W

3)SE(B)试样的切口长度an应符合0.1Wan≤0.15W

5.切口制备

试样切口可通过铣削、线切割和其他方法加工而成。图11-30给出了各种不同的切口几何形状。为了便于预制出合格的疲劳裂纹,应在热处理后进行线切割加工,切口根部曲率半径ρ不大于0.08mm(在预制出合格的疲劳裂纹的前提下曲率半径ρ可以稍大些);铣削加工的人字形切口及其他加工的切口形状其根部曲率半径ρ不大于0.25mm。

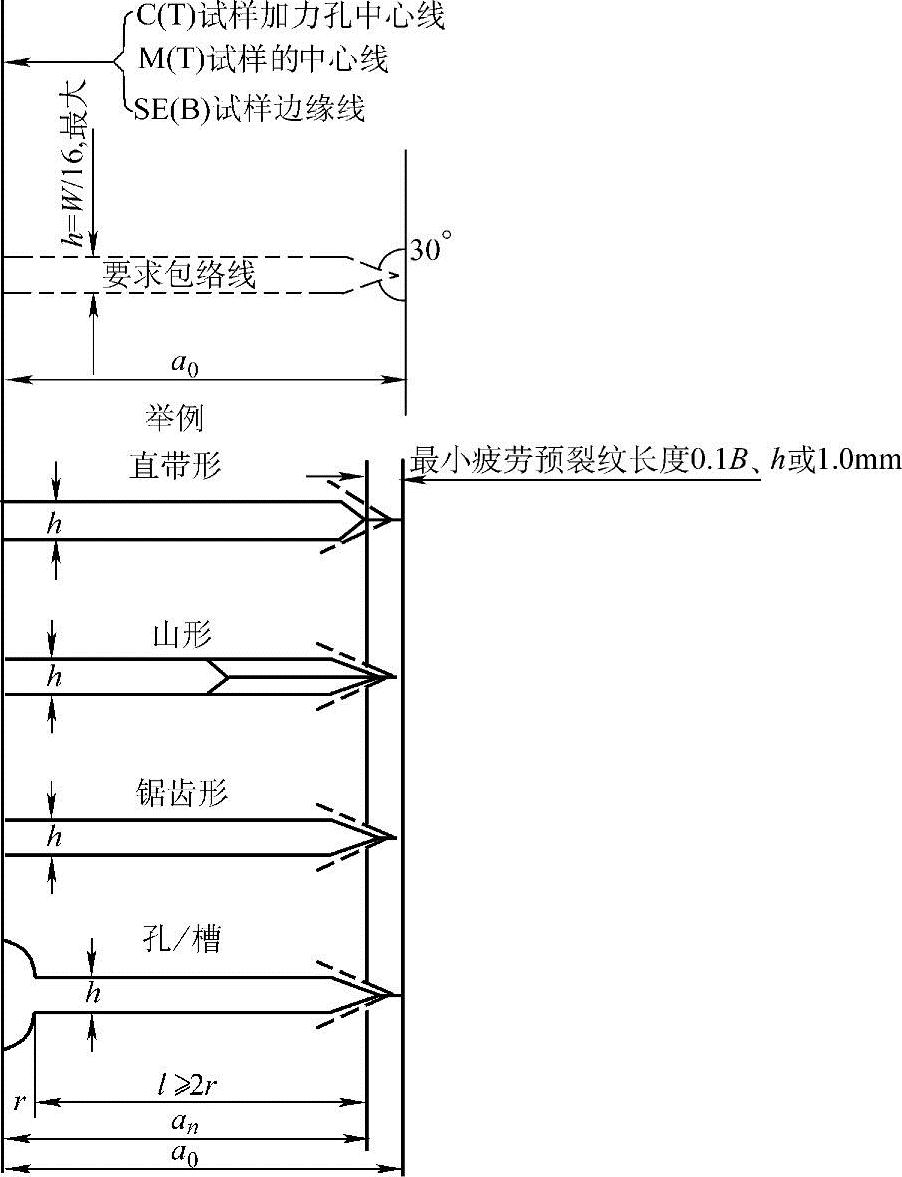

图11-30 切口详图及最小疲劳预裂纹长度的要求

an—试样切口长度(mm)

6.试样数量

1)测定应力/应变-寿命曲线时,一般需12~15根试样,选取几级应力或应变水平分别测定其失效循环数。

2)在规定的应力或应变值下测定其失效的循环数时,一般不少于3根试样。
