（1）循环　力或应力随时间作周期性变化的一个完整过程，通常称为力循环或应力循环。

（2）循环数（N）　力循环的次数。

（3）疲劳裂纹扩展速率　力循环一次的疲劳裂纹扩展量，一般表示为裂纹尖端应力强度因子范围ΔK的函数。

（4）应力强度因子（K）　裂纹尖端附近区域弹性应力场强度的量值，一般指I型受力情况。

（5）应力强度因子K标定　在特定试样平面几何条件下应力强度因子与力和裂纹长度的关系，它是基于试验和解析的数字表达式或曲线。

（6）计算裂纹长度a　与实际裂纹相当的直前缘裂纹长度。对于C（T）试样，a从加力线开始计量，如图11-26所示。对于M（T）试样，a从试样中心线开始计量，如图11-27所示。对于SE（B）试样，a从试样边缘开始计量，如图11-28所示。

（7）最大力（F_max）　循环力的最大代数值。

（8）最小力（F_min）　循环力的最小代数值。

（9）力值范围（ΔF）　最大与最小力之差。

（10）力值比（R）　最小力与最大力之比。

（11）最大应力强度因子（K_max）　对应于最大力的应力强度因子，并随裂纹长度的增长而变化。(www.daowen.com)

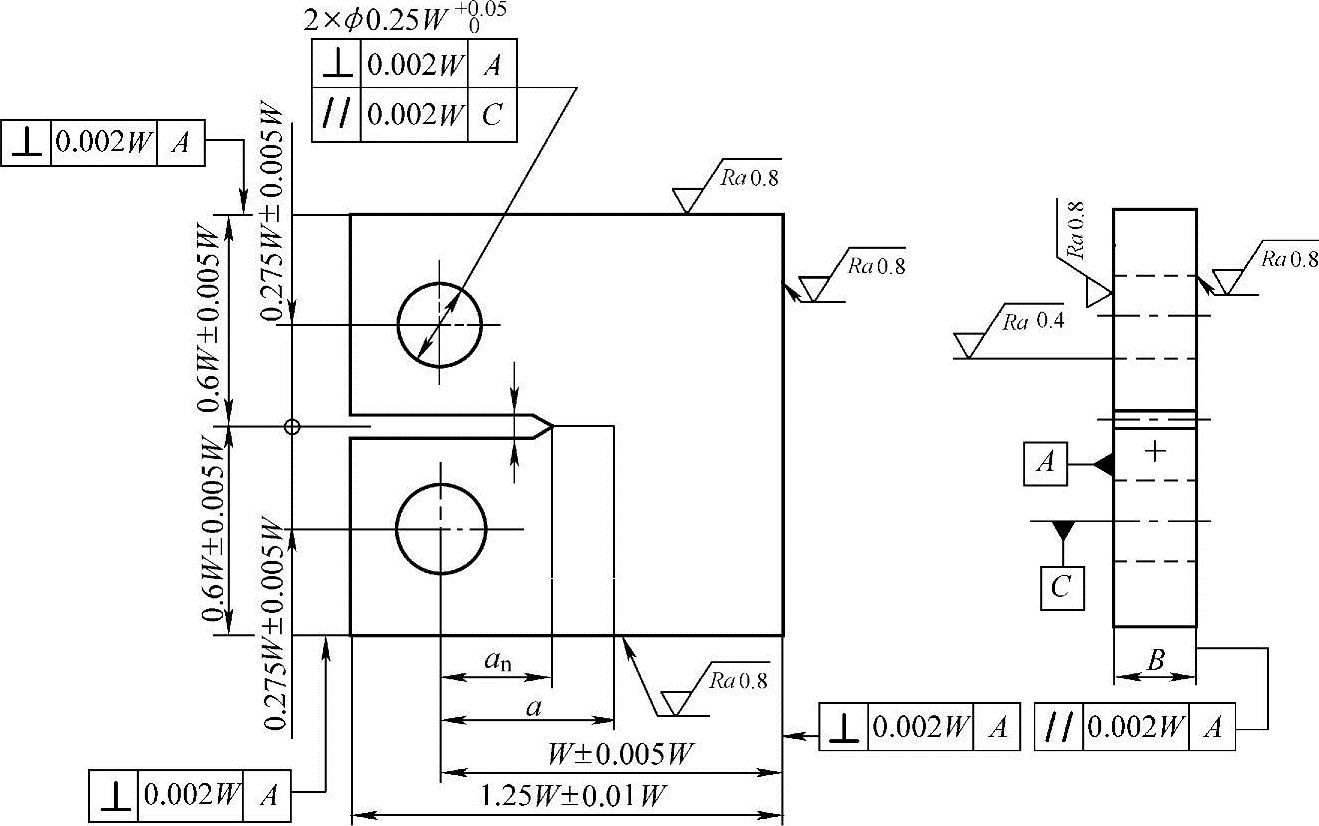

图11-26　标准C（T）试样图

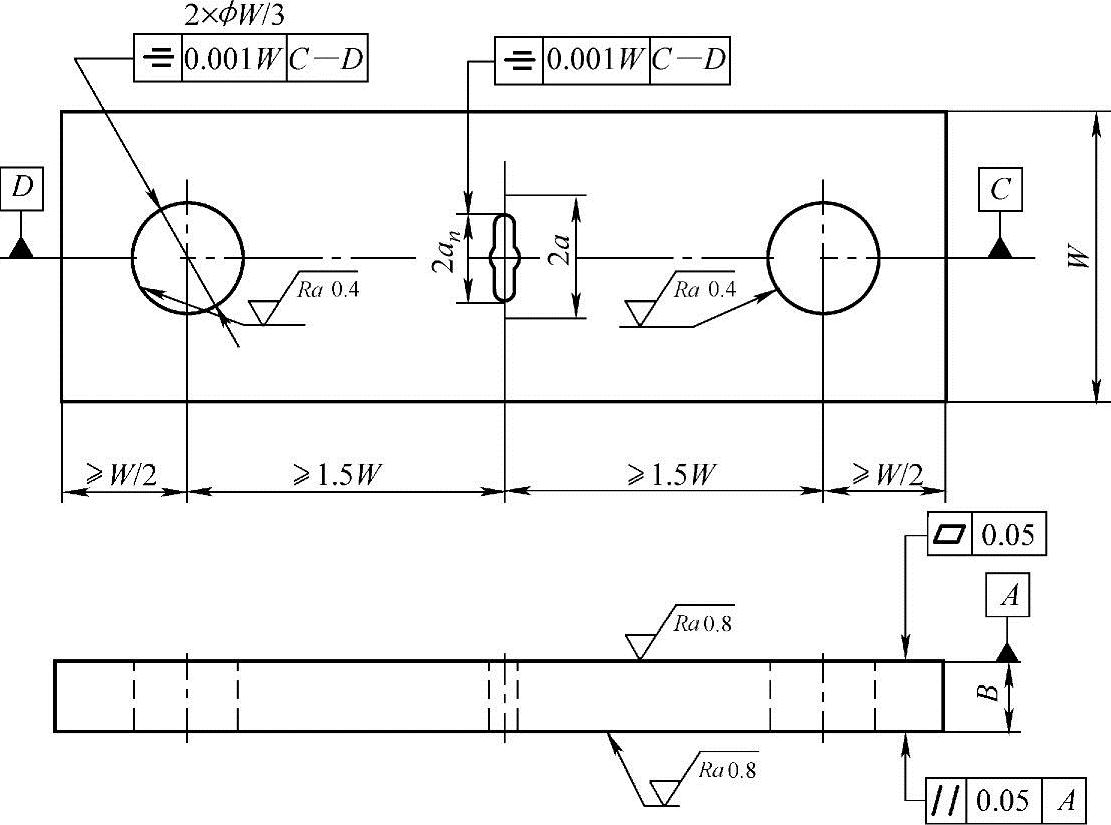

图11-27　W≤75mm的M（T）试样图

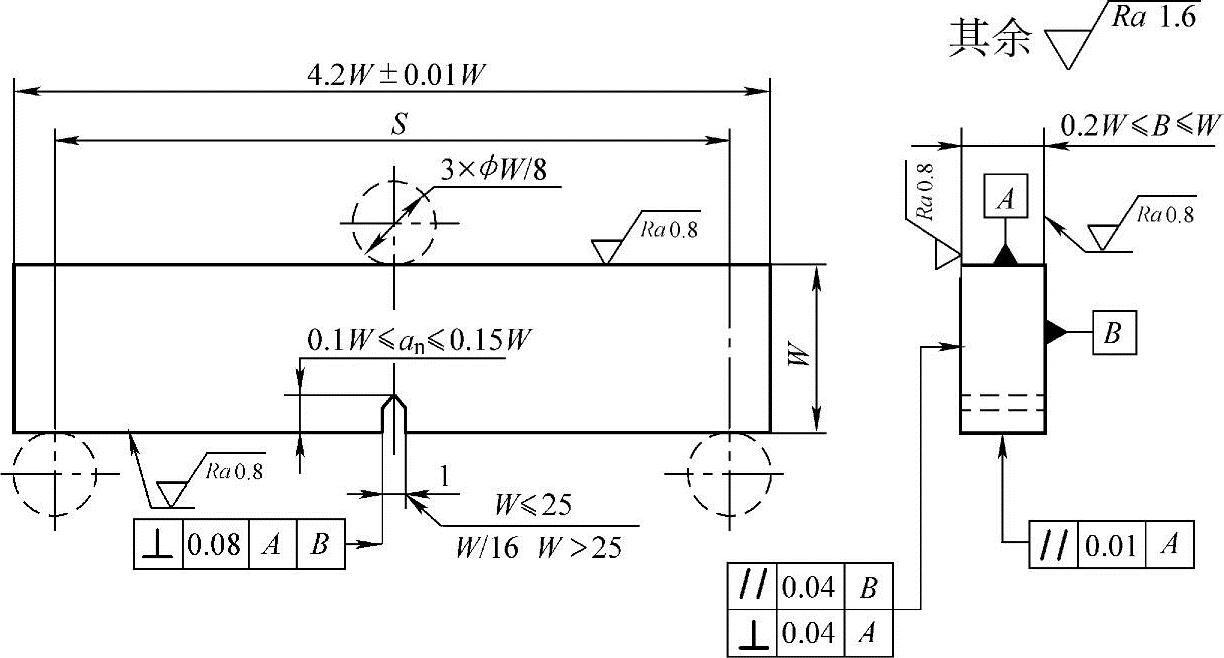

图11-28　标准SE（B）试样

（12）最小应力强度因子（K_min）　当力值比R大于或等于零时，对应于最小力的应力强度因子；当力值比R小于零时，取为零。

（13）应力强度因子范围（ΔK）　最大与最小应力强度因子值之差。

（14）疲劳裂纹扩展门槛值（ΔK_th）　在应力强度因子K随裂纹长度增加而降低的试验中，疲劳裂纹扩展速率接近于零或裂纹停止扩展时所对应的裂纹尖端应力强度因子范围。通常定义疲劳裂纹扩展速率等于10^-7mm/周所对应的应力强度因子范围值为ΔK_th。

（15）规范化的K梯度　K随裂纹长度增加而变化的相对速率。
