1.旋转弯曲疲劳试验机

图11-24所示为主要类型旋转弯曲疲劳机的试验原理。

1）可使用不同类型的旋转弯曲疲劳试验机，但所施弯矩误差应在±1%以内，选择的频率应适合于材料、试样和试验机的组合。对于给定的试验系列，试验频率应当相同。试验过程中应避免试样振动。

2）试验频率通常为15～200Hz（对应的转速为900～10000r/min），并连续可调。

3）高速旋转下的试样可能会产生自热，对疲劳寿命和强度的试验结果产生影响。如果发生此类情况，应降低试验频率。试样温度不应超过试验材料熔点的30%，并应记录相应温度。

4）如果环境的影响很明显，试验结果可能具有频率依赖性。

2.加温装置和温度测量装置

1）试样用电阻炉等加热装置加热。(www.daowen.com)

2）炉温应保持均匀，试样工作部分应完全处于炉膛内，温度梯度不大于15℃。

3）测量或记录温度所用的热电偶、补偿导线和控温、测温仪表都应定期进行标定。

4）温度显示器的分辨力至少为0.5℃，温度测量装置的误差应在±1℃以内。

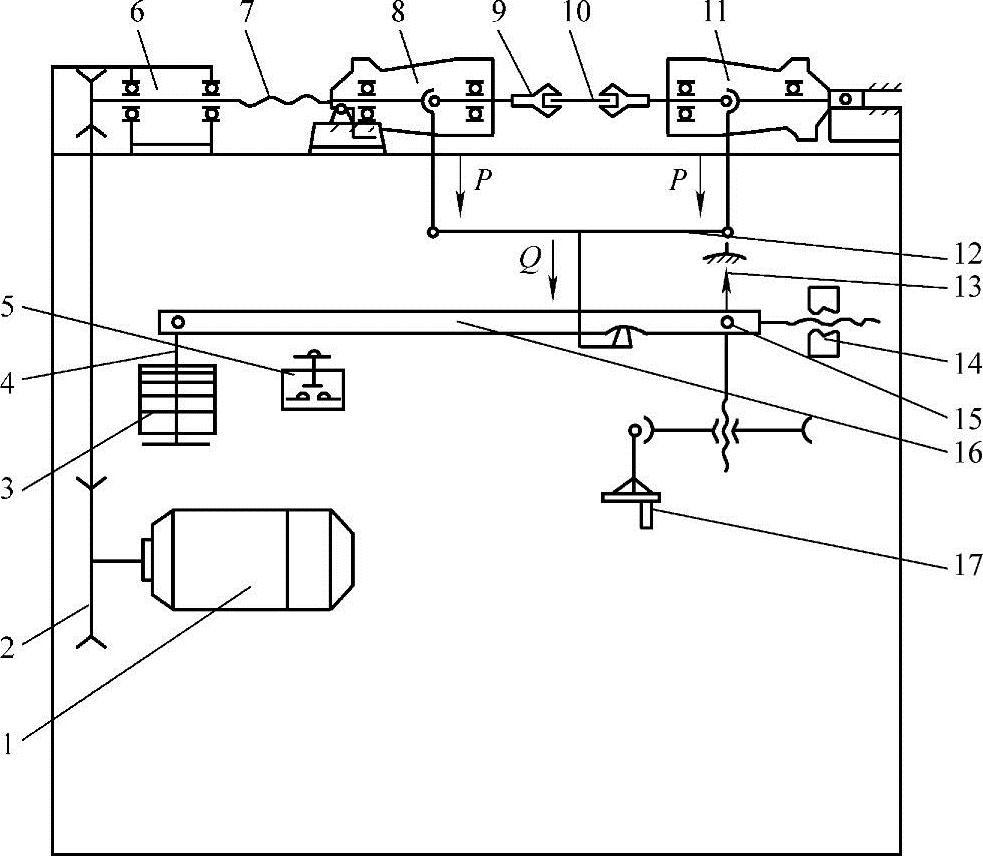

图11-24　旋转弯曲疲劳试验机的原理图

1—电动机　2—三角带　3—砝码　4—吊杆　5—按钮　6—计数减速器 7—软轴　8—左主轴箱　9—弹簧夹头　10—试样　11—右主轴箱 12—吊钩　13—指针　14—平衡锤　15—计数器 16—标杆　17—手轮
