试样直径的测量与夹持精度要求

1.形状

应力疲劳试验的试样形状如图11-2所示。其工作部分可为圆柱形(图11-2a)和漏斗形(图11-2b),工作部分横截面均为圆形;夹持端的形状则根据试验机的夹头形状和试验材料设计。试样的典型夹持端如图11-3所示。

2.尺寸

直径d的范围为5.0~12.5mm,常用直径尺寸为6.0mm、7.5mm、9.5mm,允许偏差为±0.02mm。

实际最小直径的测量准确度应不低于0.01mm。测量直径d时,不要损伤试样表面。工作部分与夹持部分的同轴度误差应不大于0.01mm。同批试验或对比试验所用的试样直径d应具有相同的公称值。

3.制备

1)制备试样时,机械加工不允许改变试样的冶金组织和力学性能,且引起的试样表面加工硬化应尽可能小。磨削精加工较硬材料的试样时,应提供足够的冷却液,确保试样表面不过热。

2)工作部分与过渡圆弧的连接应圆滑,不应出现加工痕迹。粗加工后的试样毛坯如需热处理,应留有适当的加工余量,以保证精加工后能够消除热处理对试样表面的不良影响。

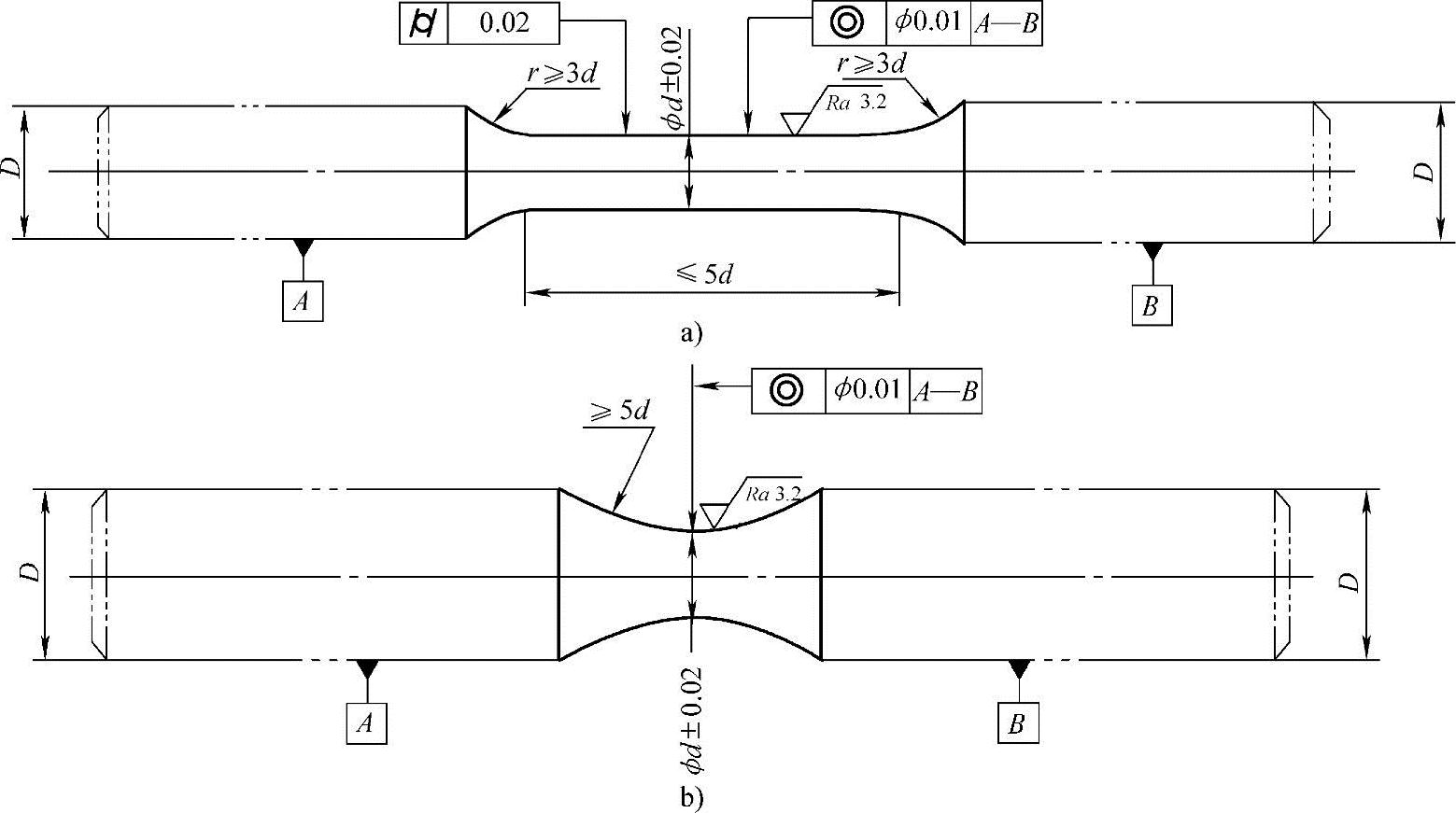

图11-2 试样形状(www.daowen.com)

a)圆柱形试样 b)漏斗形试样

D—试样夹持端的直径或相对平面间的距离(mm) d—试样工作部分的最小直径(mm) rdD之间的过渡圆弧半径或夹持端间的圆弧半径(mm)

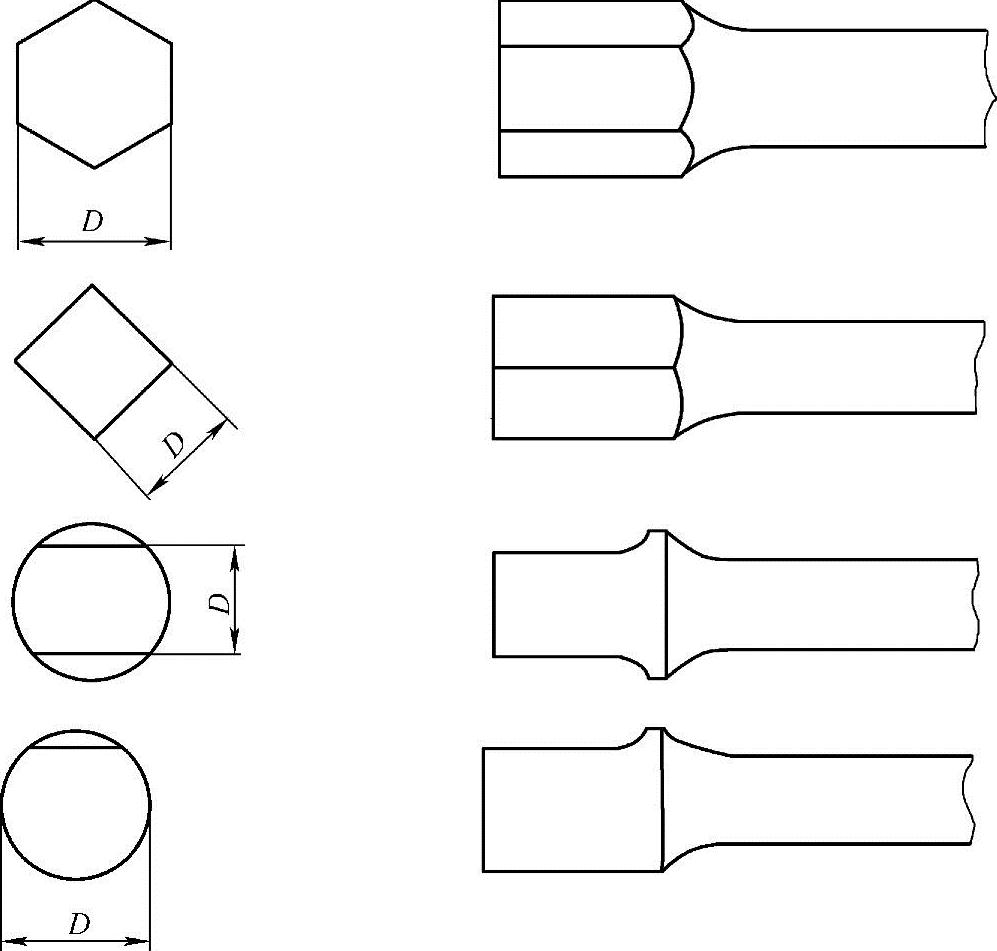

图11-3 试样典型夹持端

D—试样夹持端的直径或相对平面间的距离(mm)

3)不允许对试样进行矫直。

4.表面抛光

试样的工作部分经车削或磨削至公称尺寸后,采用粒度较细且逐次变细的水磨砂纸或砂布,沿其圆周方向进行手工或机械抛光。抛光的中间阶段可沿任一方向,以消除较粗粒度的砂纸或砂布所产生的伤痕,抛光的最后阶段必须沿圆周方向。抛光后,试样工作部分的表面粗糙度Ra的最大允许值为0.32μm。
