1.蠕变速度的确定方法

蠕变速度是指单位时间内单位计算长度的变形量，单位计算长度变形也称相对变形或应变。时间单位为h，蠕变速度单位为%/h。如图10-11所示，在蠕变曲线上，从τ₁至τ₂时间内，试样变形增加量为Δl。当用千分表或差动变压器测量时，读数单位为μm。设试样计算长度为100mm，蠕变速度为

式中　V——蠕变速度，单位为%/h；

Δl——τ₂-τ₁时间内的蠕变变形增量，单位为μm。

用于计算第二阶段蠕变速度时，选取的时间间隔应尽可能长一点，一般不小于500h。由于试验过程中炉温、室温的影响，并不是每次试验绘制的蠕变曲线都很光滑，当有些波动时，应从整条端变曲线的趋势决定选取哪一段作为蠕变第二阶段。对于因停电而停止而后再恢复试验的蠕变曲线应予以修正。

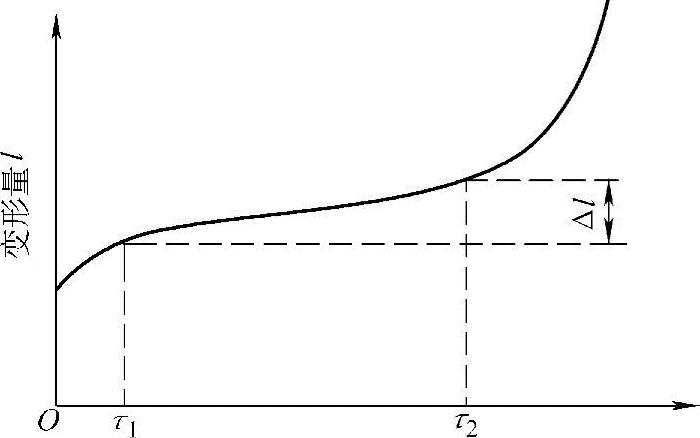

图10-11　蠕变速度的确定方法

2.等温线法确定蠕变极限

在恒定温度下，蠕变第二阶段的蠕变速度V与试验应力σ有如下关系：

V=Kσⁿ

两边取对数可得到：(www.daowen.com)

lgV=lgK+nlgσ

显然在双对数坐标上，第二阶段蠕变速度与应力呈线性关系，如图10-12所示。由图可求出任意规定的蠕变速度下的蠕变极限。

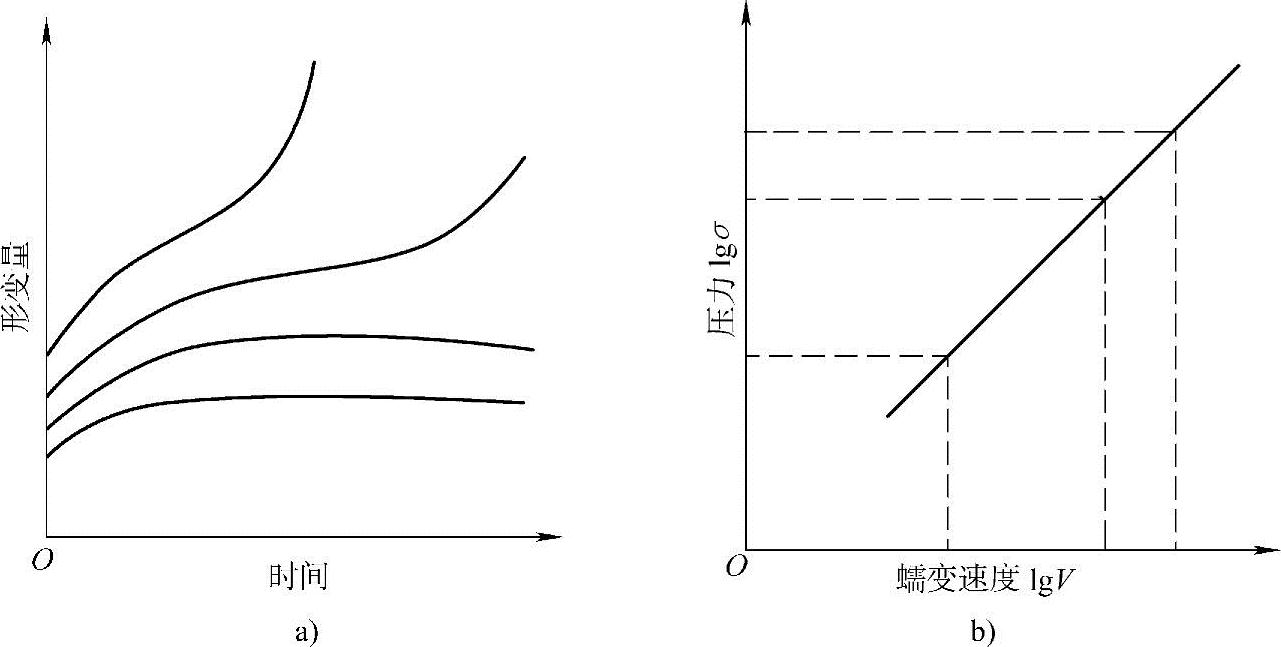

图10-12　蠕变极限测量方法

a）形变-时间曲线　b）双对数曲线

具体程序如下：

1）在同一试验温度下（一般选用材料的使用工作温度），以不同的应力σ₁、σ₂、σ₃…分别进行蠕变试验，并绘出蠕变曲线，计算出各应力下对应的第二阶段蠕变速度V₁、V₂、V₃…。

2）在双对数坐标图上，以应力为纵坐标，蠕变速度为横坐标绘图。

3）将双对数坐标上的点连成直线。

4）该直线上蠕变速度为10^-5%/h所对应的应力，即为规定蠕变速度10^-5%/h的蠕变极限。

5）用内插法或外推法可求出蠕变速度为其他数值时的蠕变极限。
