1）试验室温度一般应保持在10～35℃之内，试验室应远离或隔离振源，室内严防振动。

2）试验前，应对试样表面及尺寸进行检查，试样表面不应有划伤或缺陷。试样的横截面尺寸应在计算长度内的两端及中部测量，在每处相互垂直方向上各测一次，以计算的最小横截面积为准。测量试样截面尺寸的量具最小分度值应不大于0.01mm。

3）计算长度不大于50mm的试样，一般应在两端各固定一支热电偶；计算长度大于50mm的试样，应在两端及中部各固定一支热电偶。对于缺口试样，应有一支热电偶固定于缺口处。热电偶工作端应紧贴试样表面，并应防止炉壁热辐射。

4）对于蠕变试验，推荐使用双面变形测量装置，引伸计的结构和装卡应能真实地反映试样轴线方向的伸长，并应避免变形读数受室温变化和气流的影响。试验前，用适当增量的力检查引伸计装卡质量，必要时对引伸计进行调整，使两侧变形读数的平均值与任一侧读数之差除以平均值的百分比不大于15%。

5）试样在加热炉内不应受到非轴向力的作用。

6）升温前，可对试样施加初始力，此力应不大于总试验力的10%，且应力不超过10N/mm²。

7）将试样加热至规定温度的时间一般为2～8h，温度保持时间在1～24h。在升温及保温期间，不应超过规定温度上限。对于升温及保温时间应做记录。

8）达到保温时间后，平稳地施加试验力。对于蠕变试验，应将砝码分成适当级数，记录施加每级力的变形值，在力-伸长（F-ΔL）曲线上求得弹性变形及起始塑性变形值，如图10-9所示。

9）对试验温度要进行自动记录，温度测量间隔应保证在整个试验期间温度符合表10-5的要求。

10）蠕变变形的记录应保证明确地绘出蠕变曲线。(www.daowen.com)

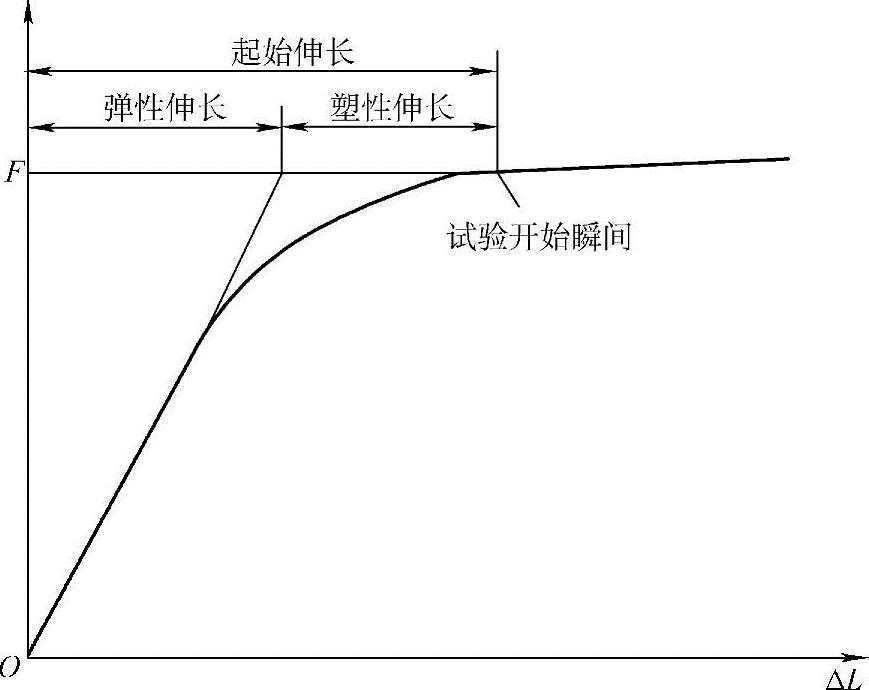

图10-9　蠕变试验加力过程中的力-伸长曲线

11）试验中因故中途停试时，应在试样上保持试验力。但应避免由于低温收缩而导致试样上的力超过规定值。当重新试验时，达到规定温度并保温后开始记录。

12）试验累积时间用误差不大于±0.2%的计时器自动记录。

13）达到规定时间时，对于不能采用分级加力记录变形的蠕变试验，卸除主试验力后要继续测量滞弹变形，直至基本回复为止，如图10-10所示。

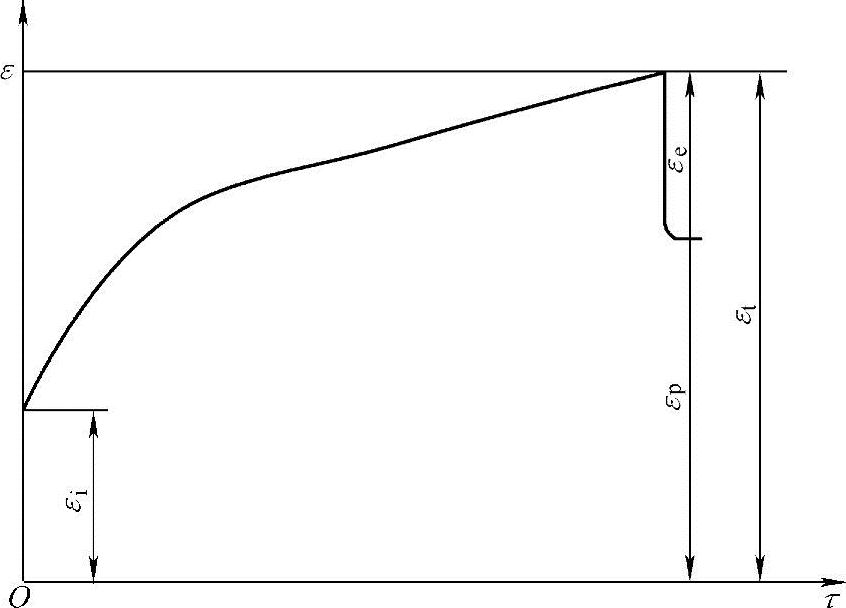

图10-10　蠕变曲线

ε_i—蠕变起始伸长率（%）　ε_e—蠕变弹性伸长率（%） ε_p—蠕变塑性伸长率（%）　ε_t—蠕变总伸长率（%）
