1.一般要求

1）切取的试样毛坯应代表试验材料的冶金组织和力学性能，取样部位及方向应按产品标准规定。

2）试样在加工过程中不应因发热或加工硬化而改变材料的性能。

3）试样凸肩及头部的形状及尺寸可根据引伸计结构和拉杆型式确定。试样头部与计算长度之间应有过渡圆弧。对于圆形横截面试样，过渡圆弧半径应不小于直径的1/4；对于矩形横截面试样，过渡圆弧半径应不小于宽度的1/4。

4）矩形横截面试样一般应保留原表面。

2.圆形横截面试样

1）蠕变试样直径（d₀）为5～10mm，原始计算长度为5d₀或10d₀，如图10-3所示。

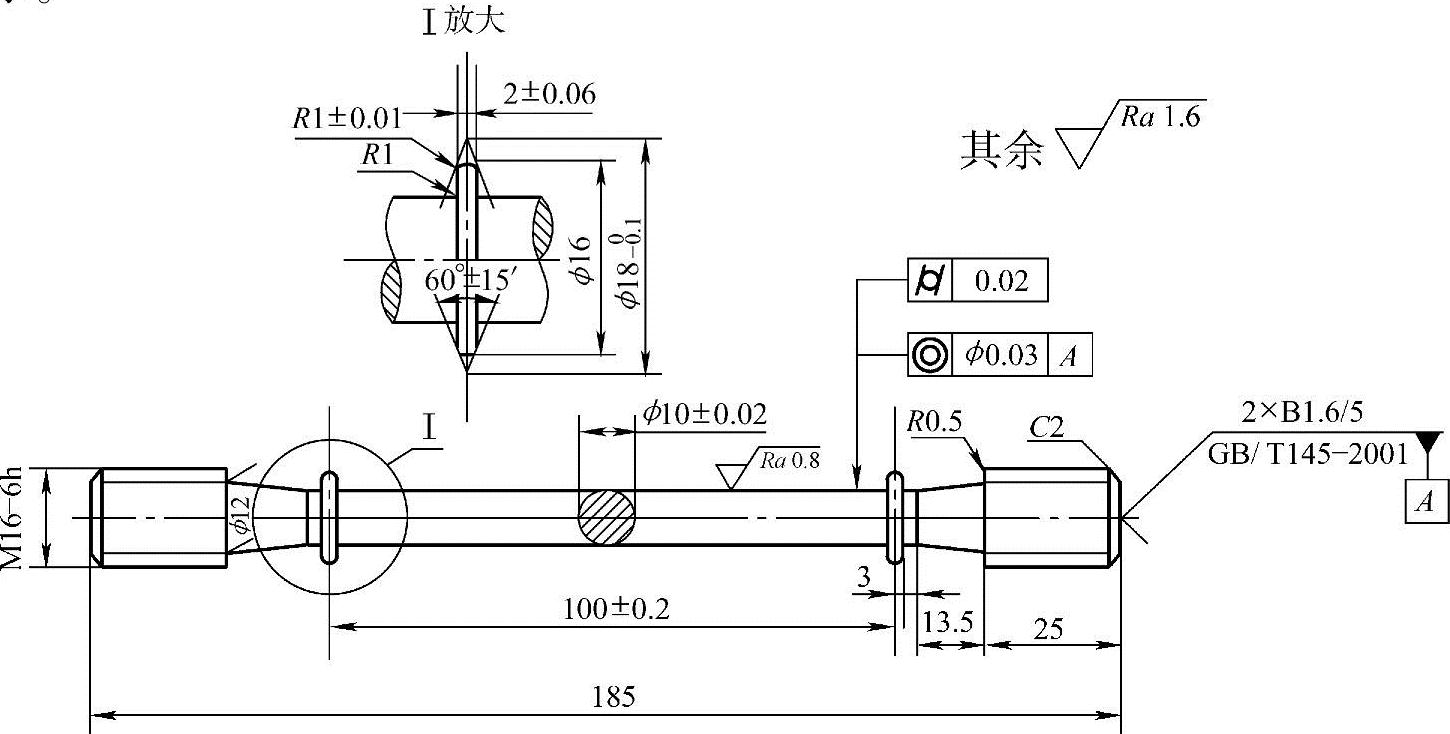

图10-3　圆形横截面标准蠕变试样

2）标准持久试样直径为5mm和10mm，原始计算长度分别为25mm和50mm，如图10-4和图10-5所示。为了准确地计算持久断后伸长率，可适当减小过渡圆弧半径。

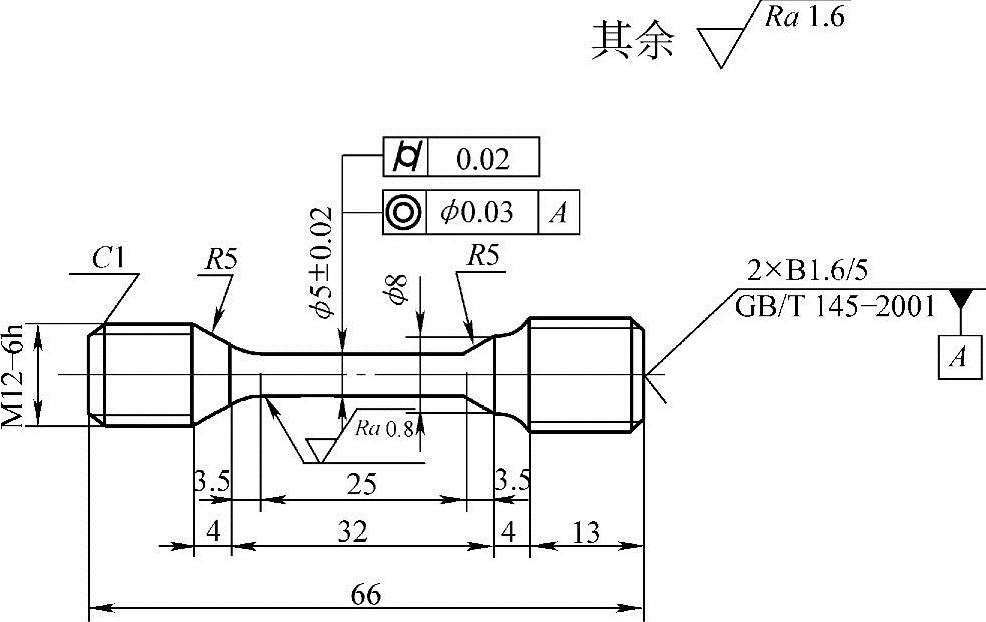

图10-4　直径5mm的圆形横截面标准持久试样

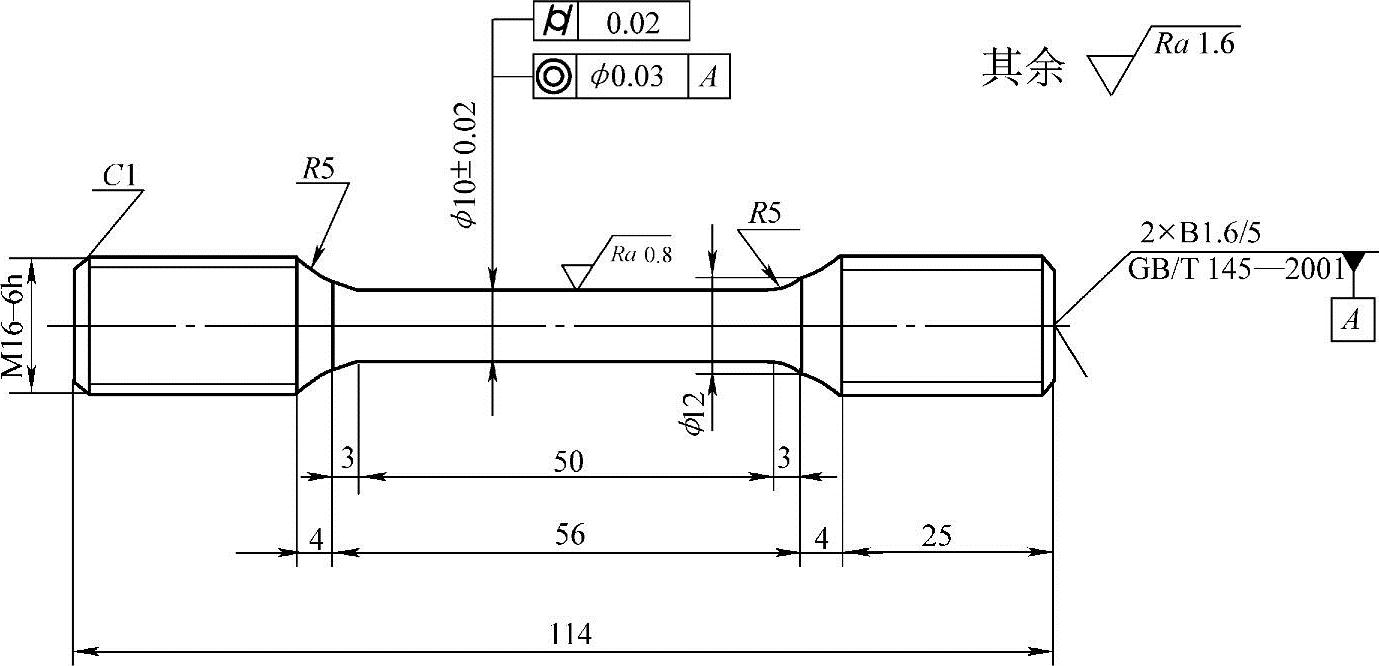

图10-5　直径10mm的圆形横截面标准持久试样(www.daowen.com)

3）缺口持久试样的弹性应力集中系数K_t=3.85，试样尺寸如图10-6所示。

3.矩形横截面试样

1）蠕变试样厚度一般为1～5mm，宽度为6～15mm，原始计算长度为50～100mm，如图10-7所示。

2）矩形横截面持久试样宽度一般为10mm，如图10-8所示。原始计算长度与厚度的关系如表10-3所示。

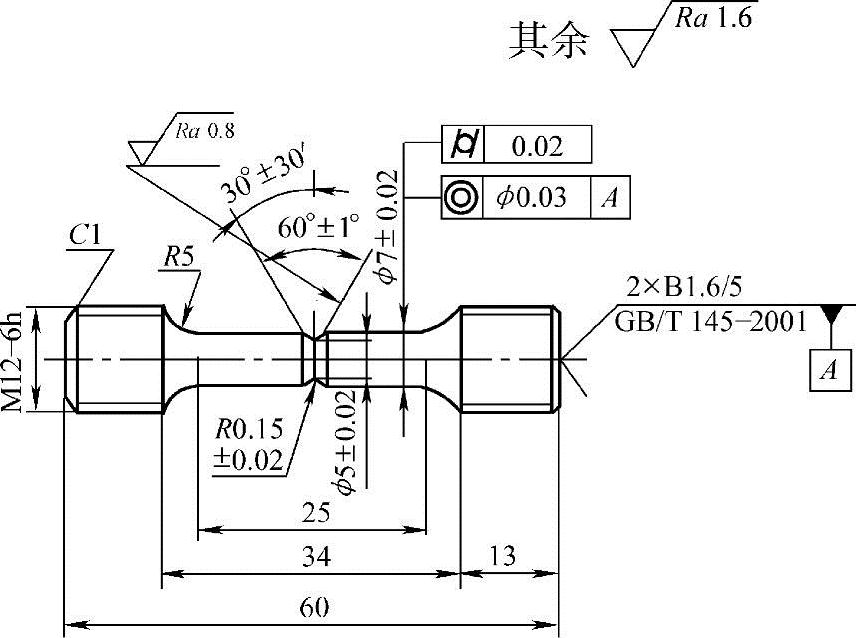

图10-6　圆形横截面缺口持久试样

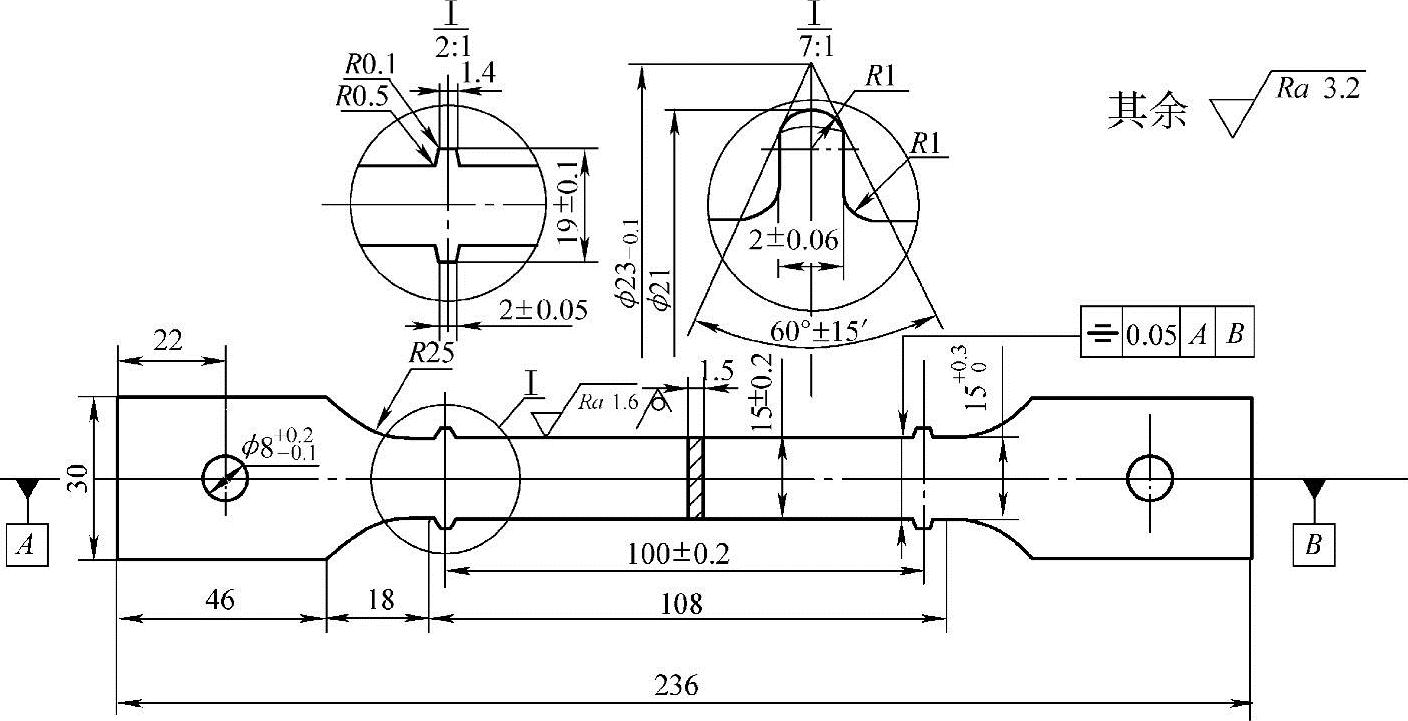

图10-7　矩形横截面标准蠕变试样

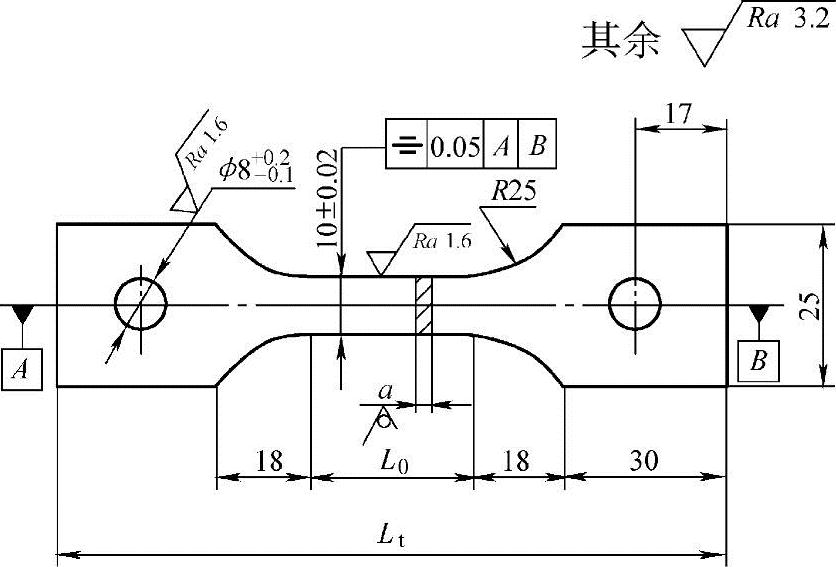

图10-8　矩形横截面标准持久试样

a—矩形横截面试样厚度（mm）　L₀—试样原始计算长度（mm）　L_t—试样总长度（mm）

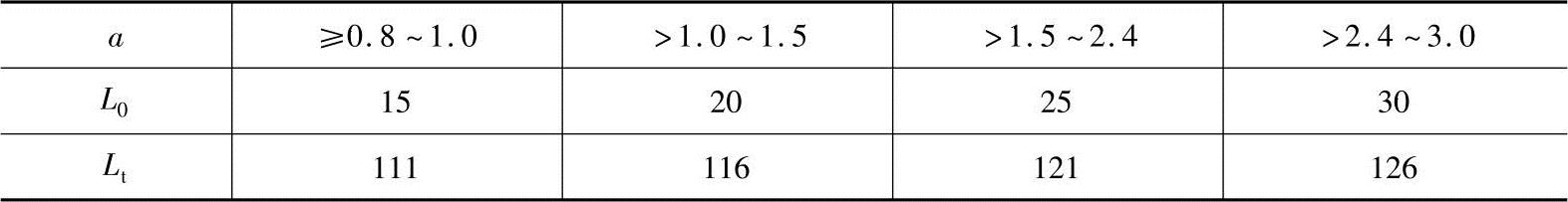

表10-3　原始计算长度与厚度的关系 （单位：mm）
