1.热双金属比弯曲试验装置

1）试验装置由测挠仪、恒温浴槽和高灵敏电子接触指示器组成。

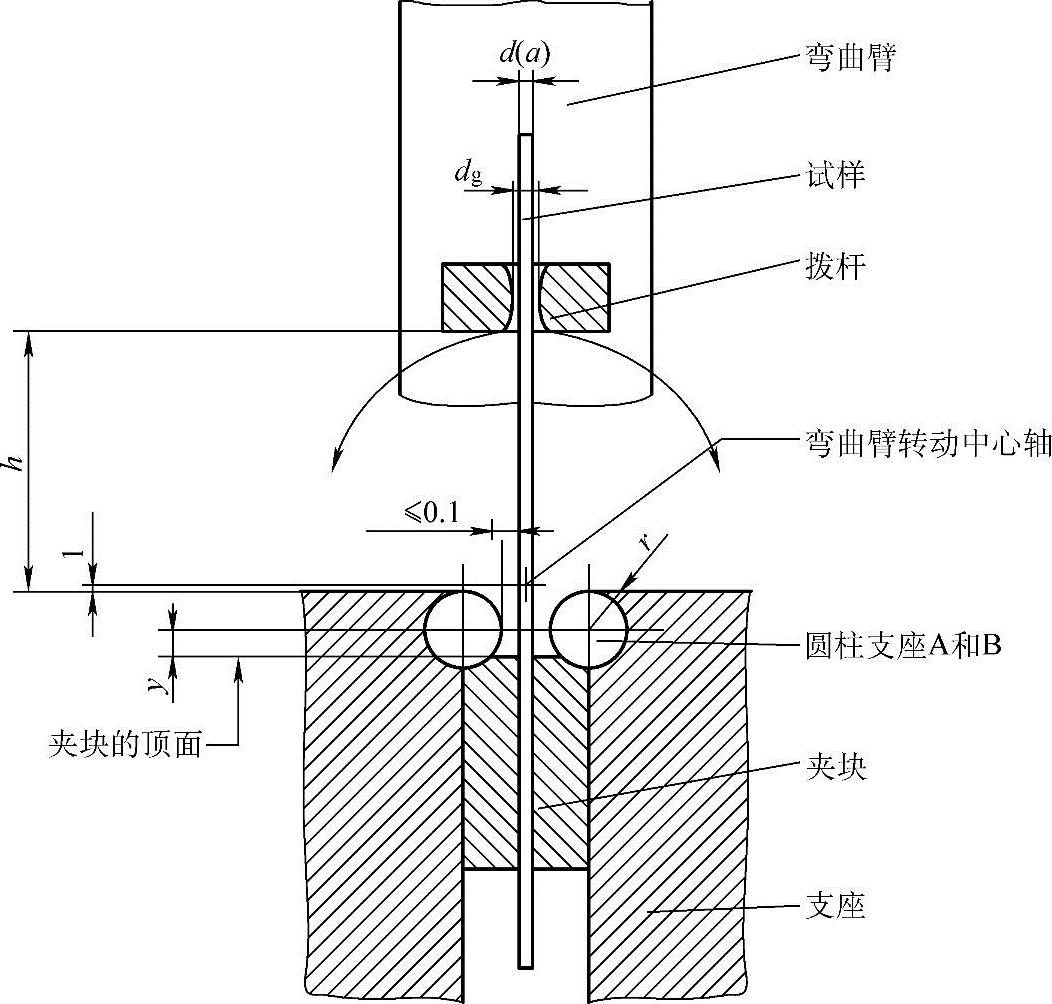

图7-15　试验机的工作原理

h—圆柱支座顶部至拨杆底部距离（mm）　r—圆柱支座半径（mm） y—两圆柱支座轴线所在平面与试样最近接触点的距离（mm）　d_g—拨杆孔直径（mm） d—圆金属线材直径（mm）　a—装在两平行夹具间的非圆截面试样最小厚度（mm）

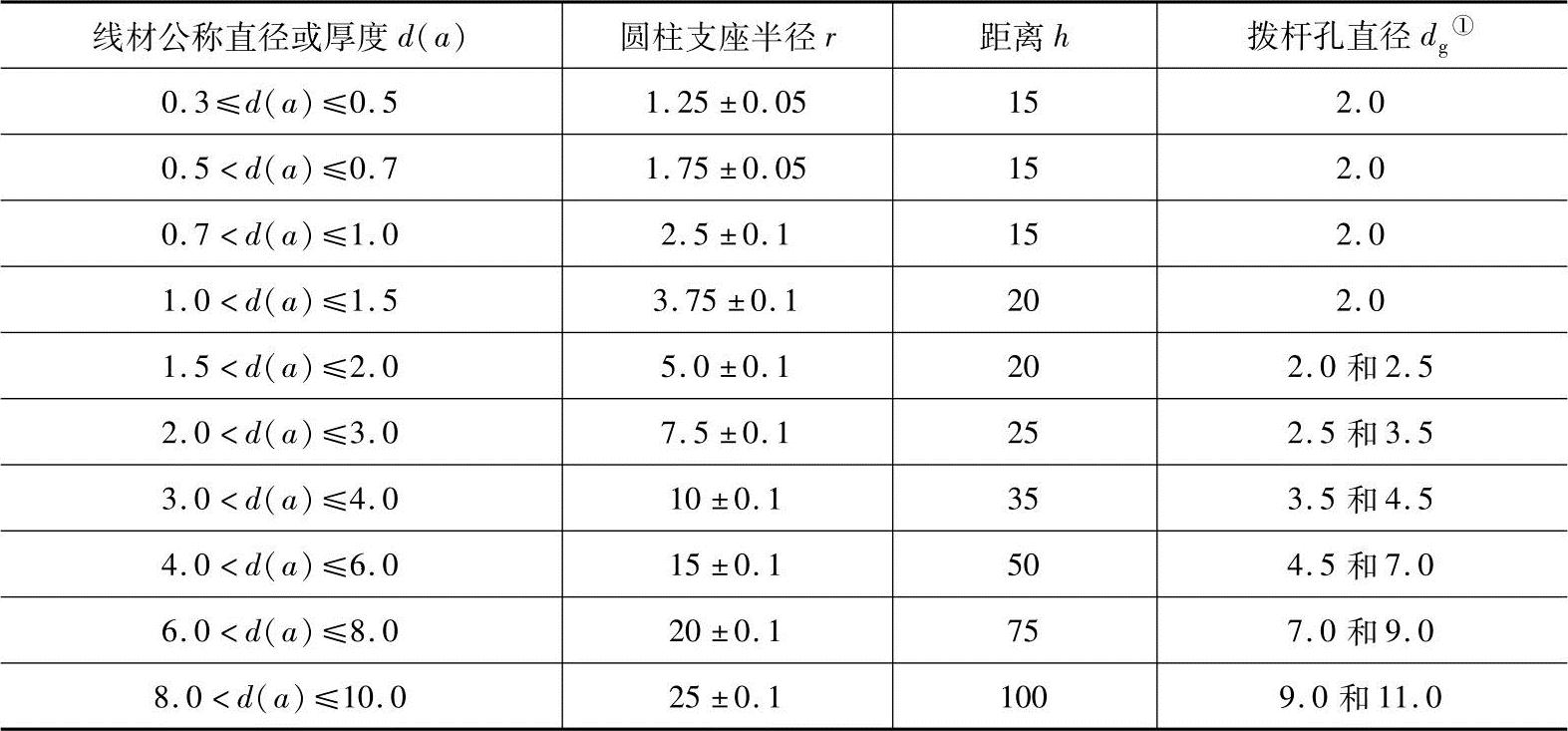

表7-7　支座及拨杆孔的要求 （单位：mm）

①　较小的拨杆孔直径适用于较细公称直径的线材（见第1列），而较大的拨杆孔直径适用于较粗公称直径的线材（也见第1列）。对于在第1列所列范围直径，应选择合适的拨杆孔直径以保证线材在孔内自由运动。

2）高灵敏电子接触指示器可迅速准确地判别是测量杆本身还是其尖端与试样表面接触，并发出信号。

3）测挠仪由4J36低膨胀合金制成的试样夹持器、支架、测量杆及测微头和温度计构成。

4）试样夹持器将试样一端夹紧，另一端自由，呈水平状态。

5）支架用于支撑、固定试样夹持器和测量杆，以避免测量过程中测量杆中心与试样夹持器端面之间的测量长度发生变化。

6）温度测量装置采用二等标准水银温度计或相等精度的温度计测定浴槽内各点温度，试样温度的测定应精确至±0.1℃。

7）浴槽是一种能搅拌的恒温箱或恒温液槽。浴槽中可放置试样架和可调节的加热电源，利用可调节的加热电源，使试样能保持在要求的温度下，沿整个试样长度上的温度差异不超过试验所用温度范围的0.5%，在整个试验过程中浴槽的温度变化在±0.3℃之内。浴槽宜用甲基硅油作介质，试样夹持器放置在浴槽内后，应保证试样浸入深度不小于80mm。

2.热双金属温曲率试验装置

1）支座包括一个刀刃支座和一个半径不大于0.2mm的点状支座，如图7-16所示。测量长度L（试样与一个支座接触的点到另一个支座接触的点之间的距离）必须精确到0.1mm。当温度在20～130℃时，测量距离L的变化应小于0.05mm。因此，有关支座的连接部件必须采用热膨胀系数小的4J36材料制成。接触杆位于两支座中心，其误差小于±0.05mm。

(www.daowen.com)

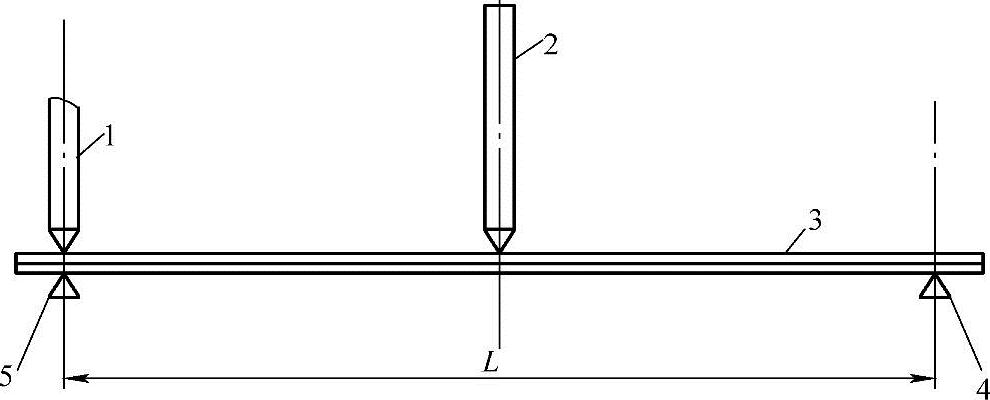

图7-16　热双金属温曲率试验装置

1—压持器　2—接触杆　3—试样　4—点状支座　5—刃状支座　L—测量长度

2）为了防止试样在测量过程中移动，必须采用压持器。在刀刃支座的一端，用一点状载荷杆在垂直方向上施加0.25N的重力，把试样固定，如图7-17所示。为了限制试样横向移动，要求图7-17中尺寸B不得比试样宽度大0.5mm以上。

3）使用深度千分尺或读数显微镜测量试样的挠度，要求从垂直由两个支座所组成的水平方向去接触试样。在使用深度千分尺时，用电子指示器接触不会对试样带来较大的影响，要求在各个试验温度下，试样挠度的测量能精确至0.01mm。挠度测量装置与试样支座相连接的部分应采用热膨胀系数小的4J36材料制成，以避免加热时测量装置与试样支座产生明显的位移。

4）浴槽与测量热双金属比弯曲所用装置相同。

3.热双金属弯曲常数试验

1）热双金属弯曲常数试验方法采用悬臂梁法，由试样夹具、试样、电子指示器及位移测量装置组成一个闭合电路。室温时调整测量位移装置的测量微器、测杆与试样面自由端接触，电子指示器发出信号，利用曲率随温度变化的试样作为闭合电路的开关，来测量试样自由端的挠度变化。

2）试样夹持应能将平直金属板一端夹紧，呈水平状态。

3）支架用于支撑、固定试样夹具和测量杆，以避免测量过程中测量杆中心与试样夹持端面之间的测量长度发生变化。

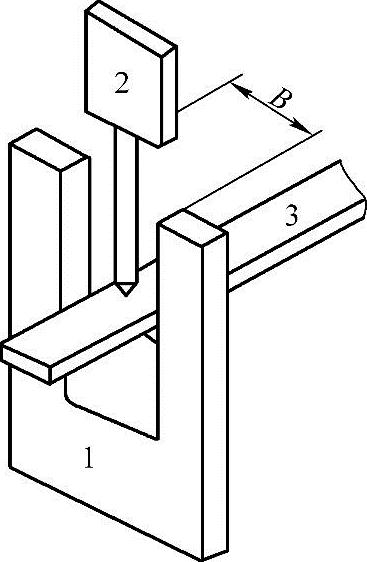

图7-17　压持器

1—刃状支座　2—带负荷的压持器 3—试样　B—间隔距离

4）位移测量装置由测微器和测杆组成，最小分度值不大于0.001mm。

5）高灵敏度电子指示器用来判断测量杆和试样表面的接触，测杆与试样表面接触时，能迅速准确的发出信号。

6）温度测量装置、浴槽与测量热双金属比弯曲所用装置相同。
