焊接接头试样的制备与测试方法

1.对接接头正弯试样

这种试样是焊缝表面为受拉面的试样,双面焊时焊缝表面为焊缝较宽或焊接开始的一面,如图7-1和图7-2所示。试样厚度ts应等于焊接接头处母材的厚度。当要求对整个厚度(30mm以上)进行试验时,可以截取若干个试样覆盖整个厚度。在这种情况下,试样在焊接接头厚度方向的位置应作标识。

2.对接接头背弯试样

这种试样是焊缝根部为受拉面的试样,如图7-1和图7-2所示。试样厚度ts应等于焊接接头处母材的厚度。当要求对整个厚度(30mm以上)进行试验时,可以截取若干个试样覆盖整个厚度。在这种情况下,试样在焊接接头厚度方向的位置应作标识。


图7-1 对接接头横向弯曲试样

Lt—试样总长度(mm) ts—试样厚度(mm)


图7-2 对接接头纵向弯曲试样

Lt—试样总长度(mm) Ls—加工后试样上焊缝的最大宽度(mm) b—试样宽度(mm) b1—熔合线外宽度(mm)

注:b1=(b-Ls)/2。

3.对接接头侧弯试样

这种试样是焊缝横截面为受拉面的试样,如图7-3所示。试样宽度b应等于焊接接头处母材的厚度,试样厚度ts至少应为(10±0.5)mm,而且试样宽度应大于或等于试样厚度的1.5倍。当接头厚度超过40mm时,允许从焊接接头截取几个试样代替一个全厚度试样,试样宽度b的范围为20~40mm。在这种情况下,试样在焊接接头厚度方向的位置应作标识。


图7-3 对接接头侧弯试样

Lt—试样总长度(mm) Ls—加工后试样上焊缝的最大宽度(mm) b—试样宽度(mm) ts—试样厚度(mm)

4.带堆焊层正弯试样

这种试样是堆焊层表面为受拉面的试样,如图7-4所示。试样厚度ts应等于基材厚度加上堆焊层的厚度,最大为30mm。当基材厚度加上堆焊层的厚度超过30mm时,允许去除部分基材,使加工好的试样厚度ts符合相关要求。


图7-4 带堆焊层正弯试样

Lt—试样总长度(mm) ts—试样厚度(mm) b—试样宽度(mm) t—基材厚度(mm) tc—堆焊层厚度(mm)

5.带堆焊层侧弯试样

这种试样是堆焊层横截面为受拉面的试样,如图7-5所示。试样宽度b应等于基材厚度加上堆焊层的厚度,最大为30mm。试样厚度ts至少应为(10±0.5)mm,而且试样宽度应大于或等于试样厚度的1.5倍。当基材厚度加上堆焊层的厚度超过30mm时,允许去除部分母材,使加工好的试样宽度b符合相关要求。


图7-5 带堆焊层侧弯试样

Lt—试样总长度(mm) ts—试样厚度(mm) b—试样宽度(mm) t—基材厚度(mm) tc—堆焊层厚度(mm)(www.daowen.com)

6.带堆焊层对接接头正弯试样

这种试样是对接接头堆焊层表面为受拉面的试样,如图7-6所示。试样厚度ts应等于基材厚度加上堆焊层的厚度。在这种情况下,焊缝应位于试样的中心或适合于试验的位置。


图7-6 带堆焊层对接接头正弯试样

Lt—试样总长度(mm) ts—试样厚度(mm) b—试样宽度(mm) t—基材厚度(mm) tc—堆焊层厚度(mm)

7.带堆焊层对接接头侧弯试样

这种试样是对接接头横截面为受拉面的试样,如图7-7所示。试样宽度b应等于基材厚度加上堆焊层的厚度。试样厚度ts至少应为(10±0.5)mm,而且试样宽度应大于或等于试样厚度的1.5倍。在这种情况下,焊缝应位于试样的中心或适合于试验的位置。


图7-7 带堆焊层对接接头侧弯试样

Lt—试样总长度(mm) ts—试样厚度(mm) b—试样宽度(mm) t—基材厚度(mm) tc—堆焊层厚度(mm)

注:b=t+tc

8.试样的尺寸

(1)长度 试样的长度Lt应为Lt≥1+2RR为辊筒半径。

(2)宽度 对于横向正弯和背弯试样,应满足下列条件:

1)钢板试样宽度b应不小于1.5ts,最小为20mm。

2)铝、铜及其合金板试样宽度b应不小于2ts,最小为20mm。

3)管径不小于50mm时,管试样宽度b最小应为t+0.1D且最小为8mm,D为管外径。

4)管径大于50mm时,管试样宽度b最小应为t+0.05D,最小为8mm且最大为40mm。

5)外径D大于25×管壁厚,试样的截取按板材要求。

6)对于侧弯试样,试样宽度b一般等于焊接接头处母材厚度。

7)对于纵向弯曲试样,试样宽度b应为Ls+2b,尺寸如表7-4所示。

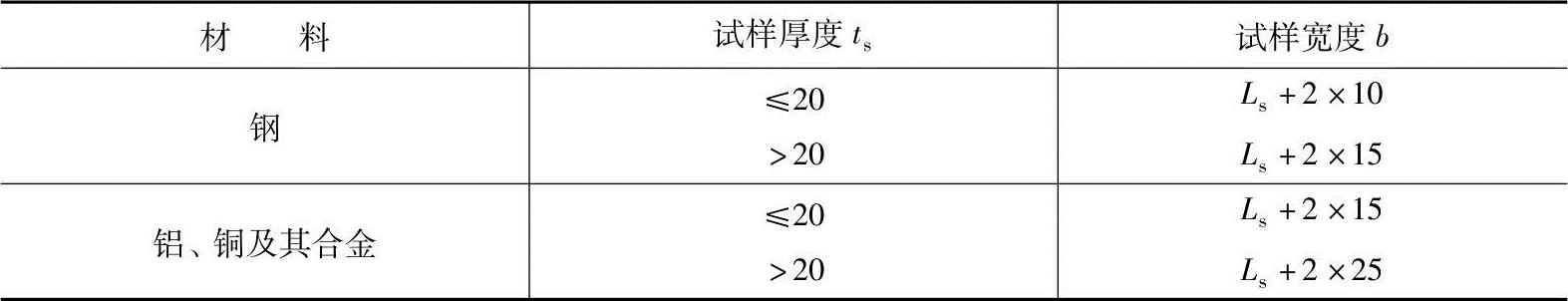

表7-4 纵向弯曲试样宽度 (单位:mm)


(3)棱角 试样拉伸面棱角应加工成圆角,其半径r不超过0.2ts,最大为3mm。

试样加工的最后工序应采用机加工(如磨削),其目的是为了避免材料的表面变形硬化或过热。试样表面应没有横向划痕或切痕,不得除去咬边。
