1.图解法

1）先用力-变形（F-ΔL）曲线图解法测定规定非比例压缩力，如图6-10所示。力轴的比例应使所求规定非比例压缩变形的实际压缩力F_pc点位于力轴的1/2以上，变形放大倍数的选择应保证图6-10中的OC段长度不小于5mm。

2）在自动绘制的力-变形（F-ΔL）曲线图上，自O点起，截取一段相当于规定非比例变形的距离OC（ε_pcL₀n），过C点作平行于弹性直线段的直线CA交曲线于A点，其对应的力F_pc为所测规定非比例压缩力。规定非比例压缩强度按下式计算：

式中　R_pc——规定非比例压缩强度，单位为N/mm²；

F_pc——规定非比例压缩变形的实际压缩力，单位为N；

S₀——试样原始横截面积，单位为mm²。

(www.daowen.com)

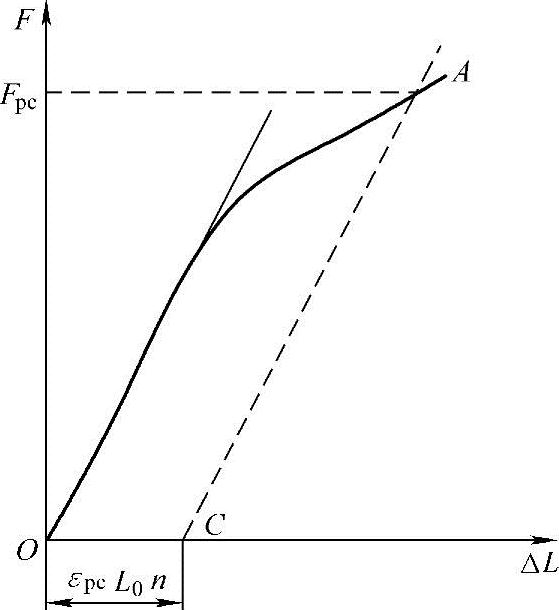

图6-10　图解法求Fpc

F—实际压缩力（N）　ΔL—原始标距段受力后的变形（mm）　ε_pc—规定非比例压缩应变（%）　L₀—试样原始标距（mm） n—变形放大倍数

2.逐步逼近法

1）如果力-变形（F-ΔL）曲线无明显的弹性直线段，可采用逐步逼近法。

2）先在曲线上直观估读一点A₀，约为规定非比例压缩应变0.2%的力，而后在微弯曲线上取G₀、Q₀两点，其分别对应的力为、，作直线G₀Q₀，过C点作平行于G₀Q₀的直线CA₁交曲线于A1点，如A₁点与A₀点重合，则F_A0即为F_pc，如图6-11所示。G₀Q₀直线的斜率一般可以用于图解确定其他规定非比例压缩强度的基准。

3）如A₁点未与A₀点重合，需要按照上述步骤进行进一步逼近。此时，取A1点对应的力来分别确定、对应的点G₁、Q₁，然后如前述过C点作平行线来确定交点A₂，重复相同步骤直至最后一次得到的交点与前一次的重合。
