1.侧膨胀仪测定法

1）校正侧膨胀仪零位。

2）先取一截试样，把被测面紧贴在基准座上，侧膨胀部位的最高点顶在百分表砧面上，记下读数。取另一截试样，在同一侧重复上述步骤，所测量两个值中的较大者即为试样该侧的膨胀量。

3）重复2）中的操作，测出该试样另一侧的膨胀值。

4）两侧的膨胀量之和，即为该试样的侧膨胀值C_p。

2.游标卡尺测定法

1）测量试样原始宽度W₀。

2）把冲断的两截试样的缺口背面相重合，并使侧面位于同一平面上，如图4-12所示。

3）压紧两截试样，使游标卡尺的测量面平行于试样的侧面，测量断口侧向膨胀最高点间的距离W₁。(www.daowen.com)

4）若断裂的两截试样连在一起，可直接用游标卡尺测量W₁。

5）所测两数值之差C_p=W₁-W₀，即为该试样的侧膨胀值。

3.投影仪测定法

1）取一截试样，使其缺口朝下，放在光学投影仪的移动平台上。以试样原始宽度的一个棱边对准投影仪屏幕上的基准线，记录横向测微头上的读数b₀再旋转横向测微头，使基准线对准试样侧向膨胀部位的最高点，调整焦距，记录读数b₁。计算两个数值之差（b₀-b₁）的绝对值。取另一截试样，对同侧重复上述步骤。两个差值绝对值中的较大者即为试样该侧的膨胀量。

2）重复上述步骤，测出该试样另一侧的膨胀量。

3）两侧的膨胀量之和，即为该试样的侧膨胀值C_p。

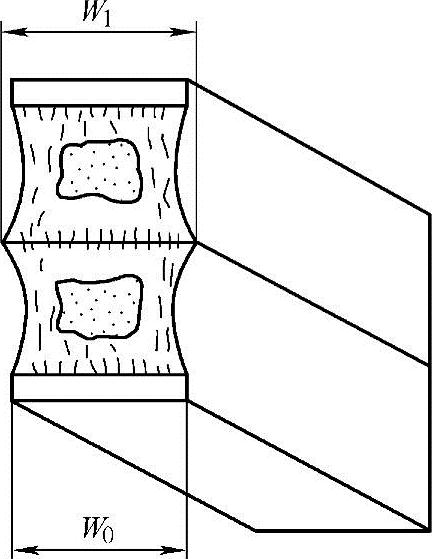

图4-12　侧膨胀值的测定
