如何测定纤维断面率?

1.对比法

将冲击试样断口与冲击试样断口纤维断面率示意图(见图4-9)进行比较,估算出纤维断面率。

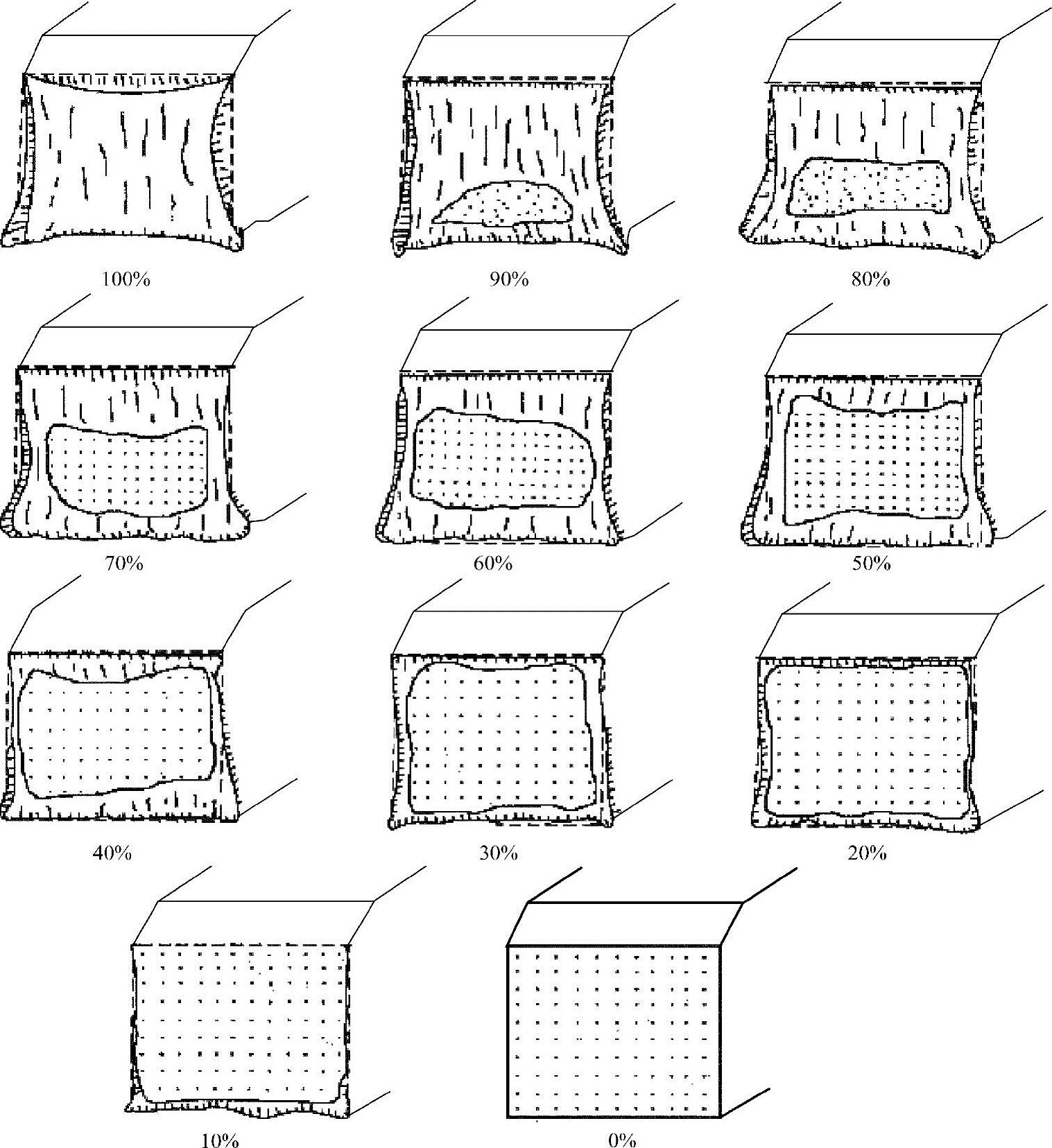

图4-9 冲击试样断口纤维断面率示意图

2.游标卡尺测定法

1)按断口上晶状区的形状,若能归类成矩形、梯形时(见图4-10),可用游标卡尺测出相应尺寸,直接查表4-9得到纤维断面率。


图4-10 游标卡尺测定法示意图

a)矩形中测ab的值 b)梯形中测a1a2b的值

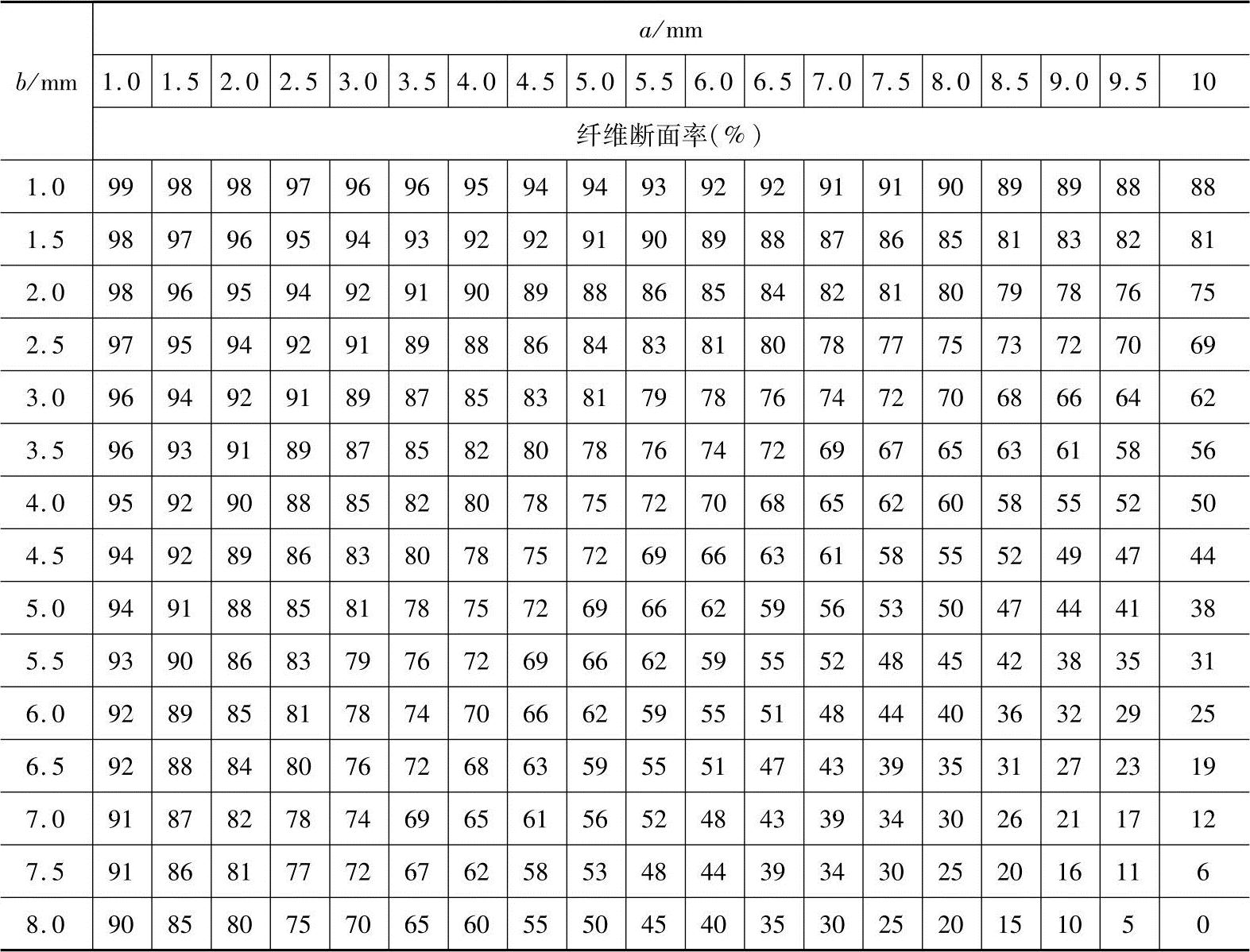

表4-9 纤维断面率


2)若断口上晶状部分形状不规则时,可划分成若干个正方形、平行四边形、三角形或梯形等,再测量相应尺寸,计算其总面积,然后用下式算出晶状断面率:


式中 CA——晶状断面率(%);(www.daowen.com)

Sc——断口中晶状区的总面积,单位为mm2

S0——原始横截面积,单位为mm2

按下式计算纤维断面率:


式中 FA——纤维断面率(%);

Sc——断口中晶状区的总面积,单位为mm2

S0——原始横截面积,单位为mm2

3.卡片测定法

用透明塑料薄膜制成10mm×10mm的方孔卡片或网格卡片,如图4-11所示,测量晶状区面积,用式(4-1)或式(4-2)分别算出晶状断面率或纤维断面率。

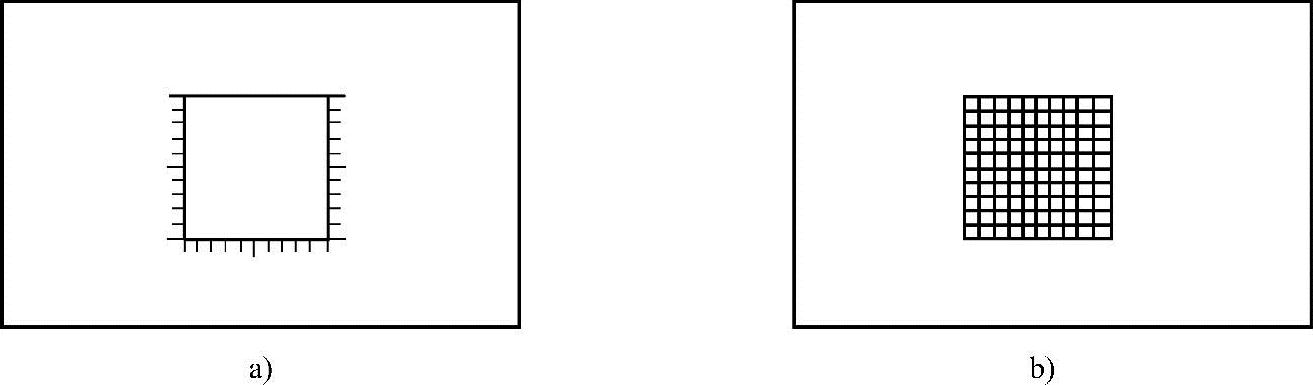

图4-11 测量晶状面积用卡片

a)方孔卡片 b)网格卡片
