低温冲击试验机的结构，包括冲击试验机、低温炉及电器控制操纵部分。

（1）冲击试验机　与室温冲击试验机相比，它除了底座、机身、摆锤及表盘，外加了保护罩。低温冲击试验时，试样靠机械自动送到支座上。

（2）低温炉　低温炉能够冷却试样到所要求的试验温度，并能保待这一温度。炉体通常用不锈钢制造，内外层之间用绝热材料分开，炉膛内有装冲击试样的匣子。当试样温度降到试验温度时，应保持足够时间，使试样表面温度与心部温度一致。温度的控制与保持均在操作台上进行。

（3）保温　试样应在规定温度下保持一段时间。当使用液体介质时，保温时间不少于5min；使用气体介质时，保温时间不少于20min。

（4）冷源　低温冲击试验试样冷却装置使用的冷源，最常用的是干冰（固体二氧化碳）和液氮，它们无毒性、安全、对金属不起侵蚀作用。用酒精作为介质，干冰为冷源，可以获得-70℃以上的温度；用液氮作冷源，可获得从-90～0℃的低温。当试验温度在-90～-70℃之间时，一般使用液氮作为冷源。

（5）低温环境的产生和控制　对液氮瓶内的电阻丝加热，使液氮蒸发产生一定压力，从而使液氮沿管路压进低温炉内，降低试样温度。当达到试验温度后，控制部分使加热电阻丝停止加热，液氮输送终止，以达到保温目的。在没有低温冲击机设备时，使用常温冲击机也可进行低温冲击试验，可采用低温容器，对试样降温，如图4-6所示。低温容器内放冷却介质，一般为酒精或甲醇，用干冰或液氮作冷源。由于低于室温的试样置于室温下温度会逐步回升，因而试样实际温度会高于在低温容器中的试样温度，为了减少送样时温度升高的影响，可采取对试样冷却时有一定过冷度的方法，以补偿送样过程中温度升高的影响。

(www.daowen.com)

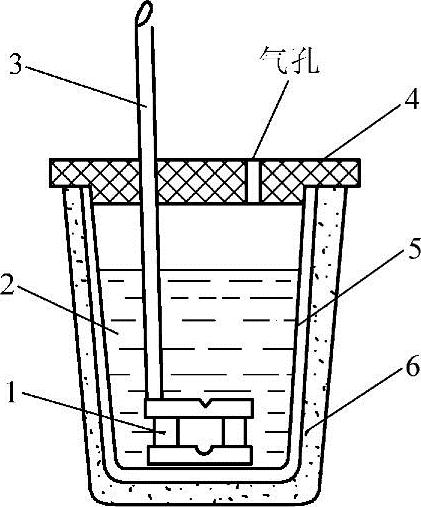

图4-6　放试样的低温容器

1—冲击试样　2—冷却介质　3—温度计 4—软木塞　5—玻璃杯　6—泡沫塑料

（6）时间　试样从液体介质中移出至打击的时间应在2s之内，试样离开气体介质装置打击的时间应在1s之内。如不能满足上述要求，则必须在3～5s内打断试样，此时应采用过冷试样的方法补偿温度损失。过冷温度如表4-5所示。

（7）其他要求　为使试样冷却温度均匀一致，低温容器应具有足够容量，并能对低温容器内的冷却介质进行均匀搅拌。测温用热电偶偏差应不大于±0.5℃。测温辅助仪器（如自动指示装置或电位差计），误差应不超过±0.1%。试样保温期间，温度控制装置应能将试验温度稳定在规定值的±2℃之内。

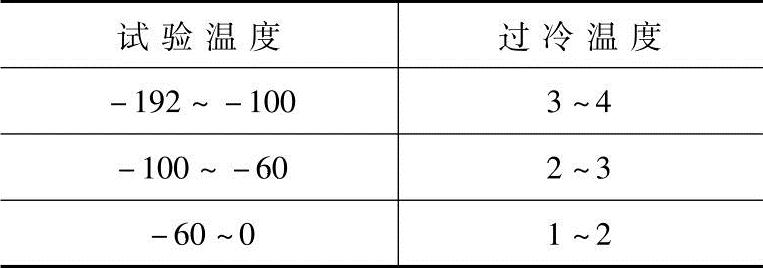

表4-5　低温冲击试验的过冷温度 （单位：℃）
