1.待测试件及测试部位的选取及要求

1）热处理后有硬度值要求的钢铁零件可全部为待测试件，也可按规定抽样选取一定数量的零件为待测试件。有时采用与零件材料和状态相同的随炉试样来代替待测试件。

2）批量零件抽样测试硬度时，抽样率与取样方式应保证被选钢铁零件具有代表性。

3）对于稳定生产的大批量钢铁零件一般可按GB/T 2828.1—2003《计数抽样检验程序　第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》规定进行抽样检验。

4）当随炉试样硬度的测试结果不合格时，允许对钢铁零件本体硬度进行复试，并以其结果为判定值。

5）随炉试样一般不能用于仲裁硬度测试。

6）为确保测试结果准确，待测试件外观不应存在影响测试结果的污物。

7）待测试件应有足够的质量、刚度及选用的硬度测试方法所要求的厚度，保证测试过程中不产生振动和发生位移，以确保硬度测试结果的准确。

8）对于表面硬化层有要求的待测试件，应保证测试结果能正确表征表面硬化层的硬度。

2.测试面的品质要求

1）制备测试面过程中，应避免过热或冷作硬化等因素对表面硬度值的影响。

2）待测试面不应有氧化、脱碳及影响测试结果的污物。

3）待测试面的表面粗糙度应符合相应硬度测试方法的规定。

4）待测试面尽可能选择平面，非平面测试面必须符合不同硬度测试方法的相关要求。

3.试验方法的选择

1）应按钢铁零件技术要求的不同硬度值选用相应的金属硬度测试方法。目前通用的测试方法有GB/T 230.1—2009《金属材料　洛氏硬度试验　第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》、GB/T 231.1—2009《金属材料　布氏硬度试验　第1部分：试验方法》、GB/T 4340.1—2009《金属材料　维氏硬度试验　第1部分：试验方法》、GB/T 4341—2001《金属肖氏硬度试验方法》、GB/T 17394—1998《金属里氏硬度试验方法》、GB/T 18449.1—2009《金属材料　努氏硬度试验　第1部分：试验方法》等。

2）冶金和其他设备用辊类件的硬度应按GB/T 13313—2008《轧辊肖氏、里氏硬度试验方法》进行测试。

3）生产现场钢铁零件热处理后的硬度可选用里氏硬度计、超声硬度计、锤击式布氏硬度计和携带式布氏硬度计等进行测试。

4）非平面硬度测试，应根据不同情况选用不同的硬度计或测试装置。

5）经不同工艺热处理后的钢铁零件表面硬度测试方法及选用原则如表3-24所示，其心部或基体硬度的测试一般按GB/T 230.1—2009《金属材料　洛氏硬度试验　第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》、GB/T 231.1—2009《金属材料　布氏硬度试验　第1部分：试验方法》、GB/T 4340.1—2009《金属材料　维氏硬度试验　第1部分：试验方法》、GB/T 4341—2001《金属肖氏硬度试验方法》、GB/T 17394—1998《金属里氏硬度试验方法》进行。

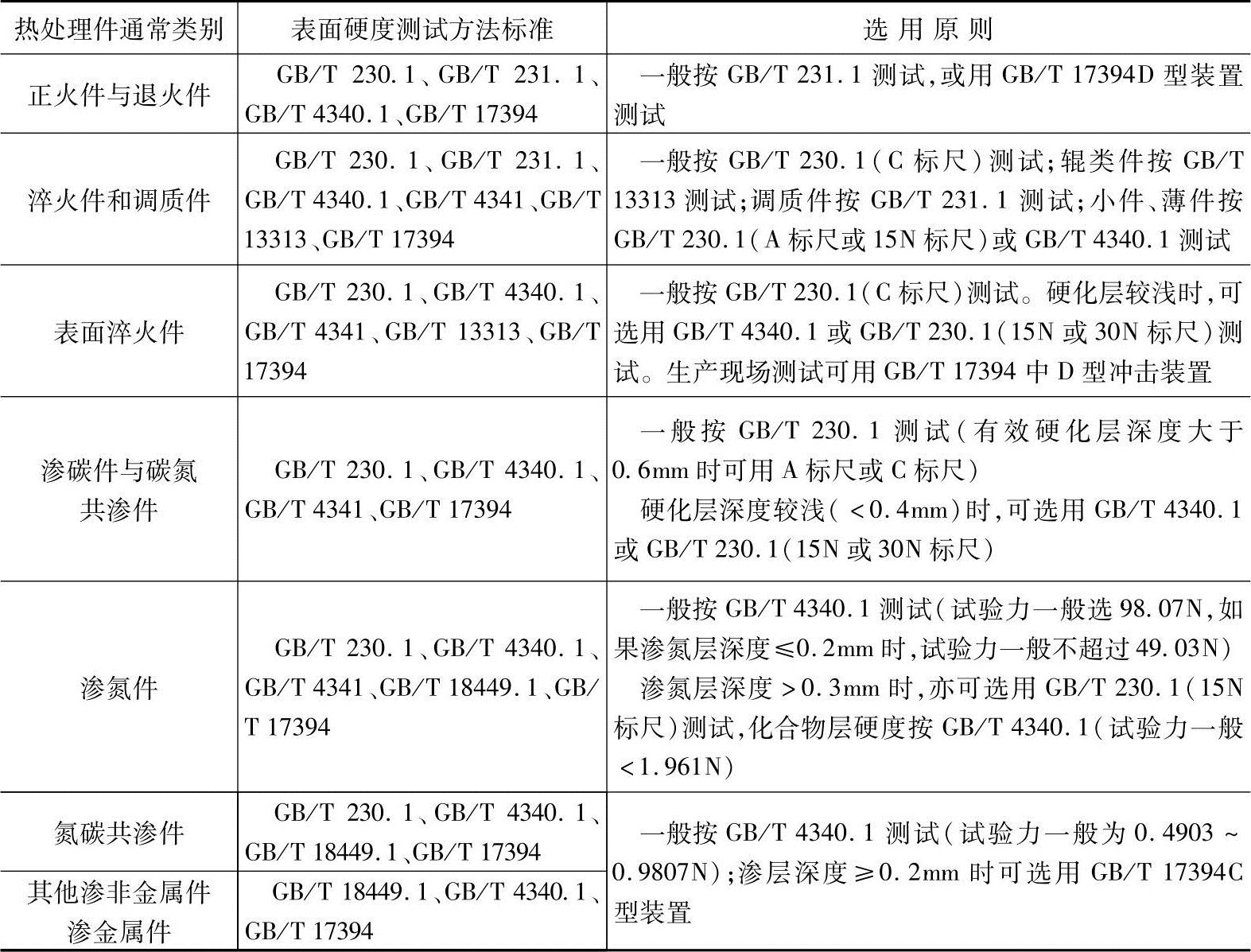

表3-24　经不同工艺热处理后的钢铁零件表面硬度测试方法及选用原则(www.daowen.com)

6）若确定的硬度测试方法有几种试验力可供选择时，应选用测试条件所允许的最大试验力。

4.测试部位

1）测试部位应具有代表性或按照图样规定进行，钢铁零件的其他部位若能反映工作部位的硬度时也可作为测试部位。

2）测试部位应具备测试条件，能够用规定的硬度计方便、快捷、准确地进行硬度测试。

3）测试部位磨去层深度不应超过工艺要求所规定的机械加工余量。

4）选择的测试部位应保证硬度压痕不影响钢铁零件的最终质量。

5）局部淬火件的淬火区与非淬硬区的交界处、局部化学热处理件的渗层与非渗层交界处、对允许存在的软点或软带的边缘处一般不应作为钢铁零件表面或基体硬度的测试部位。

5.测试点数

1）对每一待测试件，应按图样要求确定测试点数，每个测试点对应一个硬度测量值。

2）每一待测试件在正式测试前，一般应先测一个点，以确认工作条件是否正常，该点不记入测试点数。

3）小尺寸批量零件的测试点数可适当减少，但应适当增加被检测零件数量。

4）可适当减少大批量同类待测试件的测试点数。

5）如发现某一测试点的测试结果异常时，允许在该测试点附近补测两次，但原异常测试结果应与补测数值同时记录。

6.测试结果与硬度值的表示

1）测试结果可能是单一的硬度值，也可能是一个硬度范围，但每一个硬度值均应按不同硬度测试方法的规定来确定。如连续五次有效读数为一个硬度测量值，即为一个硬度值。

2）在圆柱或球面上测得的硬度值，应按GB/T 230.1—2009《金属材料　洛氏硬度试验　第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》和GB/T 4340.1—2009《金属材料　维氏硬度试验　第1部分：试验方法》的规定进行修正。

3）硬度值应按GB/T 8170—2008《数值修约规则与极限数值的表示和判定》进行修约。

4）记录硬度平均值时，一般应在硬度平均值后面加括号注明计算硬度平均值所用的各测试点硬度值，如64.0HRC（63.7HRC、64.0HRC、64.3HRC）。

5）报出换算硬度值时，应在换算值后面加括号注明硬度实测值，如48.5HRC（75.0HRA）。
