1.测量

当在整个均匀塑性应变范围内测定拉伸应使硬化指数n值时，测量应变的上限应稍小于最大力所对应的塑性应变。当材料呈现单调上升的均匀变形行为（即材料无明显上、下屈服）时，测量应变的下限应稍大于测定抗拉强度R_m的试验速率切换点对应的应变量，如图2-41所示。当材料呈现明显屈服（即材料有上、下屈服强度）时，测量应变的下限应稍大于加工硬化起始点和测定R_m的试验速率切换点对应的应变量，如图2-42和图2-43所示。

图2-40　图解法测定泊松比

a）测定泊松比　b）测定杨氏模量与泊松比

图2-41　n_2-20/Ag或n_2-Ag应变取值范围

X—应变（%）　Y—应力（N/mm²）　1—下限　2—上限 A_g—最大塑性延伸率（%）　R_m—抗拉强度（N/mm²）

图2-42　n_4-20/Ag或n_4-20应变取值范围

X—应变（%）　Y—应力（N/mm²）　1—下限　2—上限 A_e—屈服点延伸率（%）　A_g—最大塑性延伸率（%）　R_m—抗拉强度（N/mm²）

图2-43　n_4-20/Ag或n_4-Ag应变取值范围

X—应变（%）　Y—应力（N/mm²）　1—下限　2—上限 A_e—屈服点延伸率（%）　A_g—最大塑性延伸率（%）　R_m—抗拉强度（N/mm²）(www.daowen.com)

2.计算真实应力s和真实塑性应变e

根据试验力和相应的变形值，采用下式计算真实应力s（单位为N/mm²）：

式中　F——施加于试样上的瞬时力，单位为N；

S₀——试样平行长度的原始横截面积，单位为mm²；

L_e——引伸计标距，单位为mm；

ΔL——引伸计标距的瞬时延伸，单位为mm。

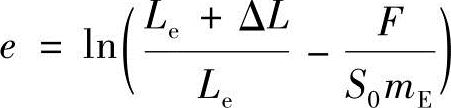

采用下式计算真实塑性应变e：

式中　m_E——应力-应变曲线弹性部分的斜率，单位为N/mm²。

采用下式计算拉伸应变硬化指数n：

s=C×eⁿ

式中　C——强度系数，单位为N/mm²。
