1)外观检查应变计,应该丝栅不乱,无氧化,引线牢固。一般采用0.1Ω精度电桥测量每个应变计电阻值,检查电阻有无变值或出现飘移等现象,每片之间的电阻值偏差最好不超过±0.1Ω。
2)试样贴片处应进行必要的机械打磨,表面粗糙度Ra在1.6~2.5μm为宜。用划针在测点处划出贴片定位线,用浸有丙酮或无水乙醇脱脂棉球将贴片位置及周围擦洗干净,直至棉球洁白为止。
3)在应变计基底面和贴片处涂抹一层薄薄的粘接胶,然后把应变计对准试样的贴片标记处,用一小片塑料(如聚四氟乙烯)薄膜盖在应变计上;再用大拇指按压,从应变计一端开始作无滑动的滚动,将应变计下的多余胶水或气泡排除。
4)在拉、压试样轴线两侧对称位置各贴一电阻应变计,应变片轴线应与试样轴线平行或垂直。
5)已安装完毕的电阻应变计,应进行应变计质量检查,检查是否有断丝现象,电阻值是否与原来相同,绝缘电阻是否满足测量要求。
6)测量导线与应变计引出线连接的焊点要小而牢固,并保证焊点与被测表面的良好绝缘和固定。

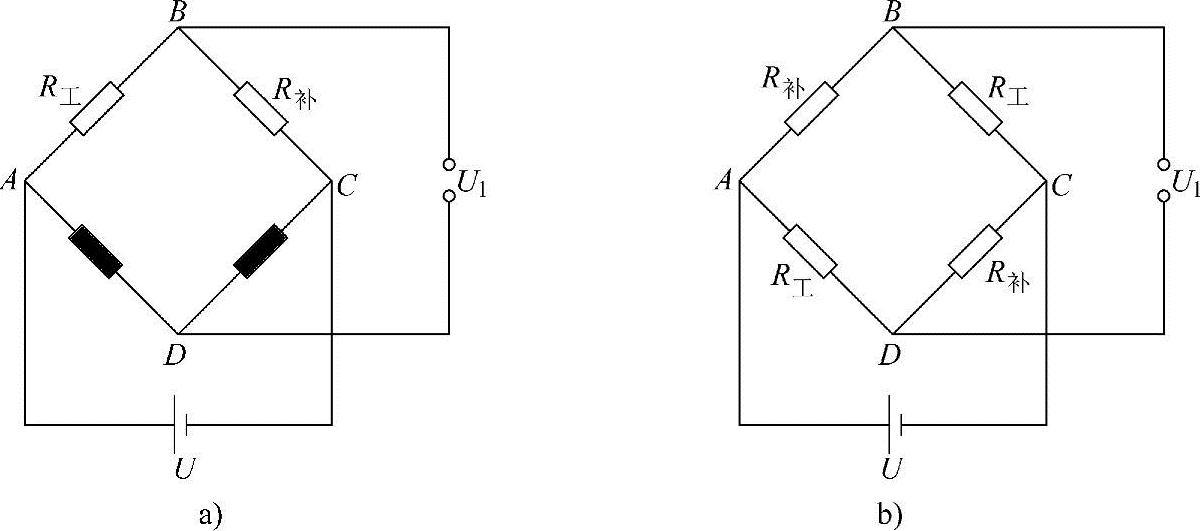

7)电阻应变计与应变仪的桥路连接通常采用半桥(如图2-39a所示)或全桥(如图2-39b所示)方式连接。
图2-39 电阻应变计与应变仪的桥路连接(www.daowen.com)
a)半桥接法 b)全桥接法
半桥接法是将试样两侧各粘贴的沿轴向两电阻应变计(简称工作片)的两端,分别接在应变仪的A、B接线端上,温度补偿片接到应变仪的B、C接线端上。当试样轴向受力时,电阻应变仪即可测得对应试验力下的轴向应变e1。全桥接法是把两片轴向的工作片和两片温度补偿片接入应变仪的A、B、C、D接线端中。当试样轴向受力时,电阻应变仪即可测得对应试验力下的轴向应变e1,因为应变仪显示的应变是两片应变计的应变之和,所以试样轴向应变应为应变仪所显示值的一半。
8)杨氏模量E(单位为N/mm2)、弦线模量Ech(单位为N/mm2)和切线模量Etan(单位为N/mm2)按下式计算:
式中 ΔF——轴向力变化量,单位为N;
S0——试样平行长度的原始横截面积,单位为mm2;
Δe1——轴向应变变化量(%)。
