引伸计用于测量拉伸试样的微量变形，或者研究构件在外力作用下的线性变形所采用的仪器。引伸计一般由三部分组成。

（1）感受变形部分　用来直接与试样表面接触，以感受试样的变形。

（2）传递和放大部分　把所感受的变形加以放大的机构。

（3）指示部分　指示或记录变形大小的机构，有机械式和光学式的两种。

应变式位移传感器主要由粘贴有应变片的弹性元件组成。在小应变条件下，弹性元件上的应变与所受外力成正比，也与弹性元件的变形成正比。如果在弹性元件的合适部位粘贴上应变片，并接成电桥形式，则可将弹性元件所感受的变形转换成电参量输出，再通过放大、显示或记录仪器就可以把变形量显示或记录下来。这种传感器的特点是精度高、线性好、装卸方便，试样断裂时弹性元件能自动脱落，可用来测拉伸全曲线。

引伸计和位移传感器（包括记录仪或指示装置）根据其精度不同可分为5个等级，各等级精度要求如表2-13所示。对于不同试验项目应选用不同等级的引伸计或位移传感器。表2-14为拉伸试验时测定不同性能指标时应选用的引伸计或位移传感器的等级。

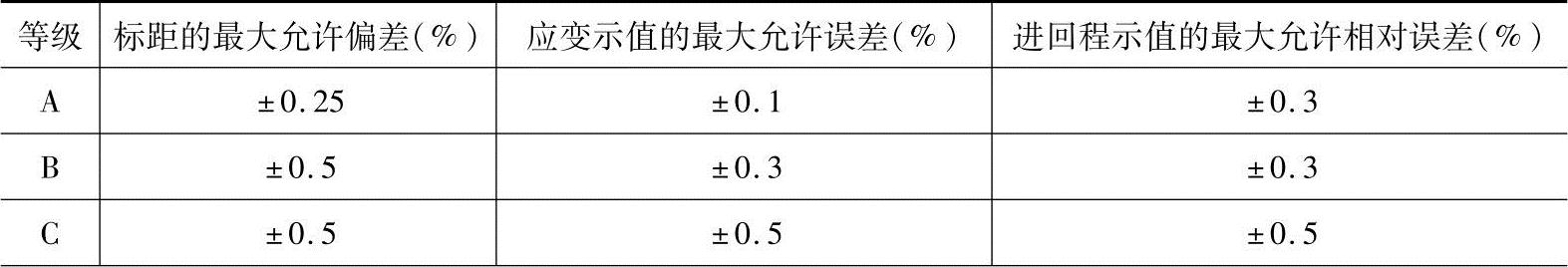

表2-13　引伸计及位移传感器的等级标准(www.daowen.com)

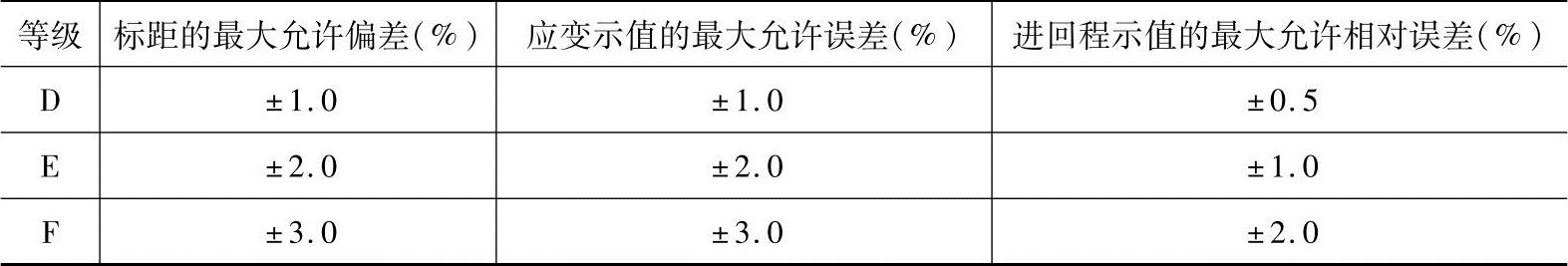

（续）

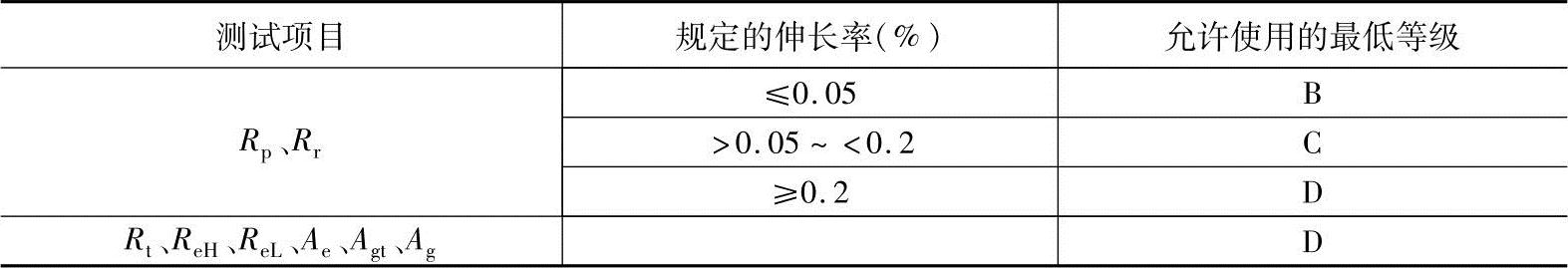

表2-14　拉伸试验引伸计或位移传感器等级的选用
