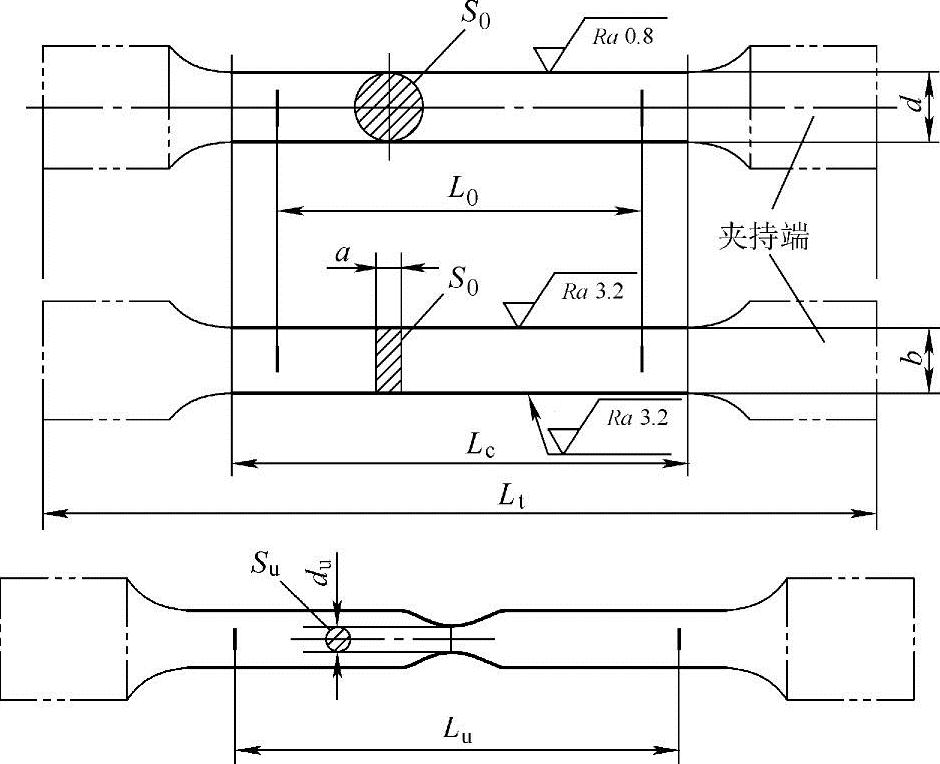

图2-7 第二类试样
1.试样的形状
通常试样要进行机加工。平行长度和夹持头部之间应以过渡弧连接,试样头部形状应适合于试验机夹头的夹持,如图2-7所示。圆形横截面试样的夹持端和平行长度之间的过渡弧的半径应不小于0.75d,矩形横截面试样的夹持端和平行长度之间的过渡弧的半径应不小于12mm。矩形横截面试样的宽厚比不超过8∶1。机加工的圆形横截面试样其平行长度的直径一般应不小于3mm。
2.试样的尺寸
1)圆形横截面比例试样的尺寸如表2-4所示。在L0大于15mm的前提下,应优先采用L0=5d的短比例试样;否则,选用L0=10d的长比例试样,若有需要,也可采用定标距试样。

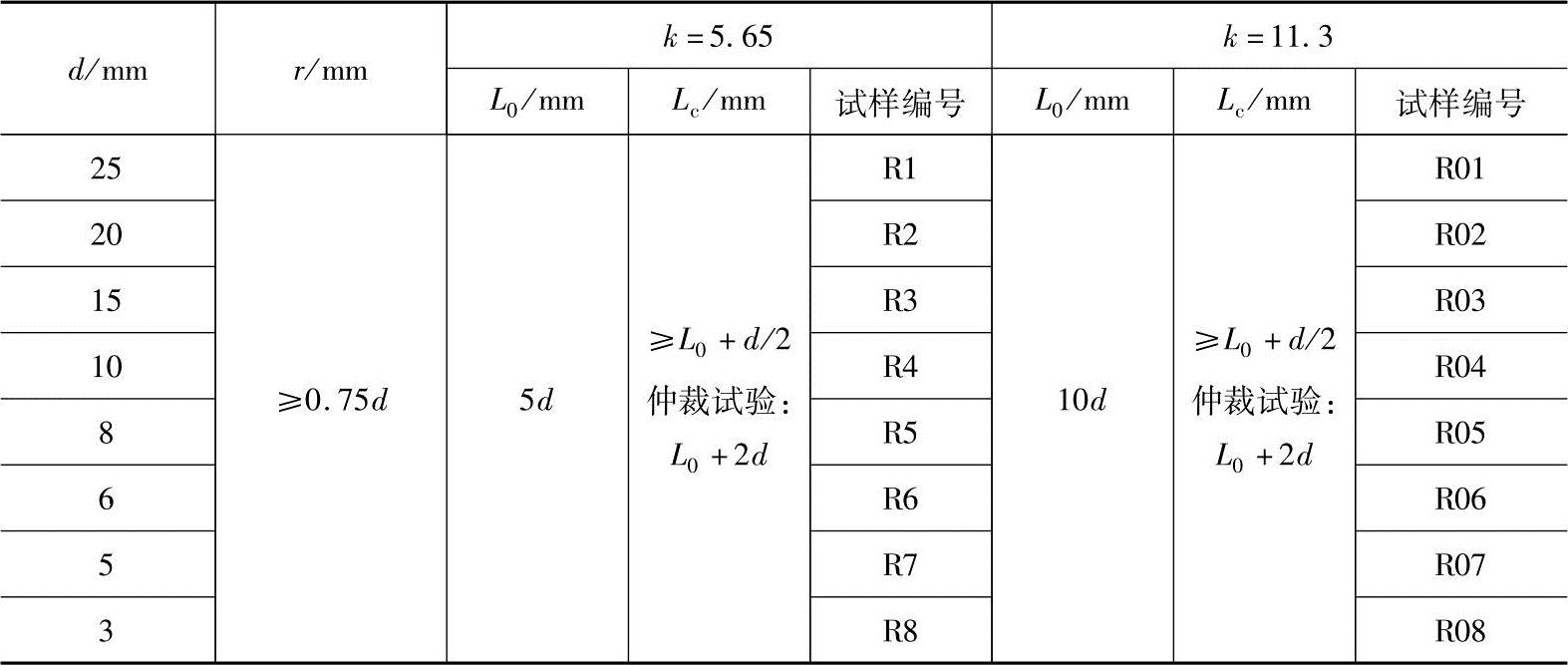

表2-4 圆形横截面比例试样的尺寸
注:1.如相关产品标准无具体规定,优先采用R2、R4或R7试样。
2.试样总长度取决于夹持方法,原则上Lt>Lc+4d。
2)矩形横截面比例试样的尺寸如表2-5所示。(www.daowen.com)

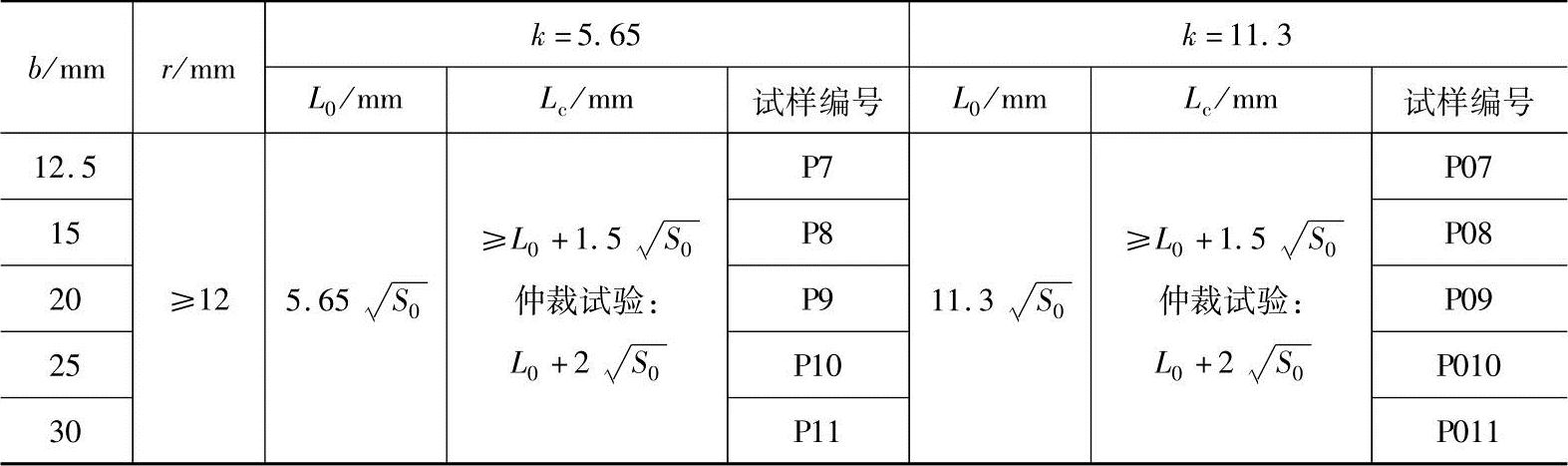

表2-5 板材矩形横截面试样比例试样的尺寸
注:如相关产品标准无具体规定,优先采用比例系数k=5.65的比例试样。
3)矩形横截面非比例试样的尺寸如表2-6所示。

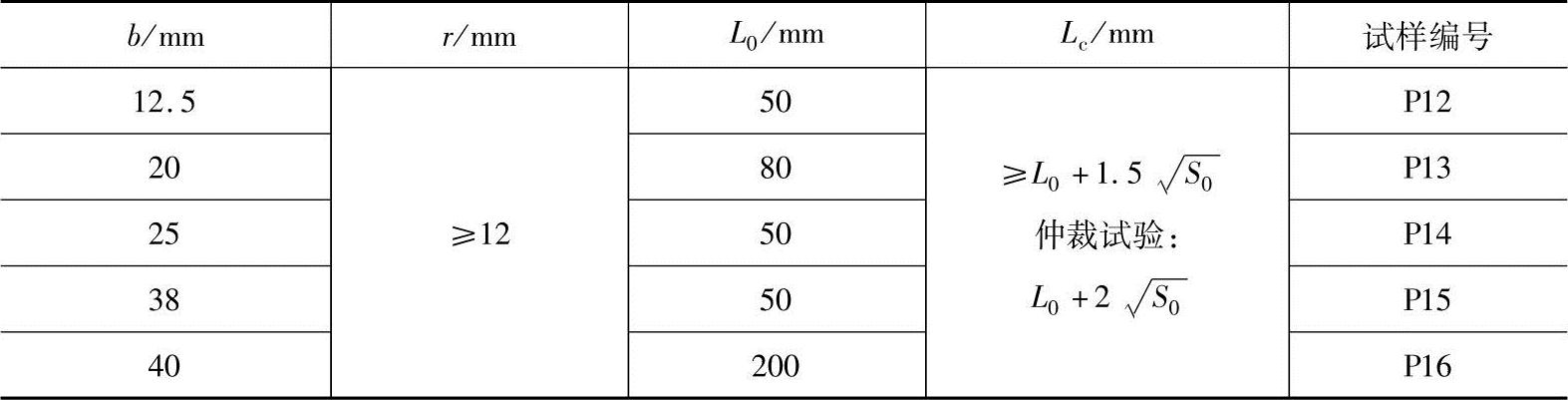

表2-6 矩形横截面试样非比例试样的尺寸
4)试样横向尺寸公差如表2-7所示。

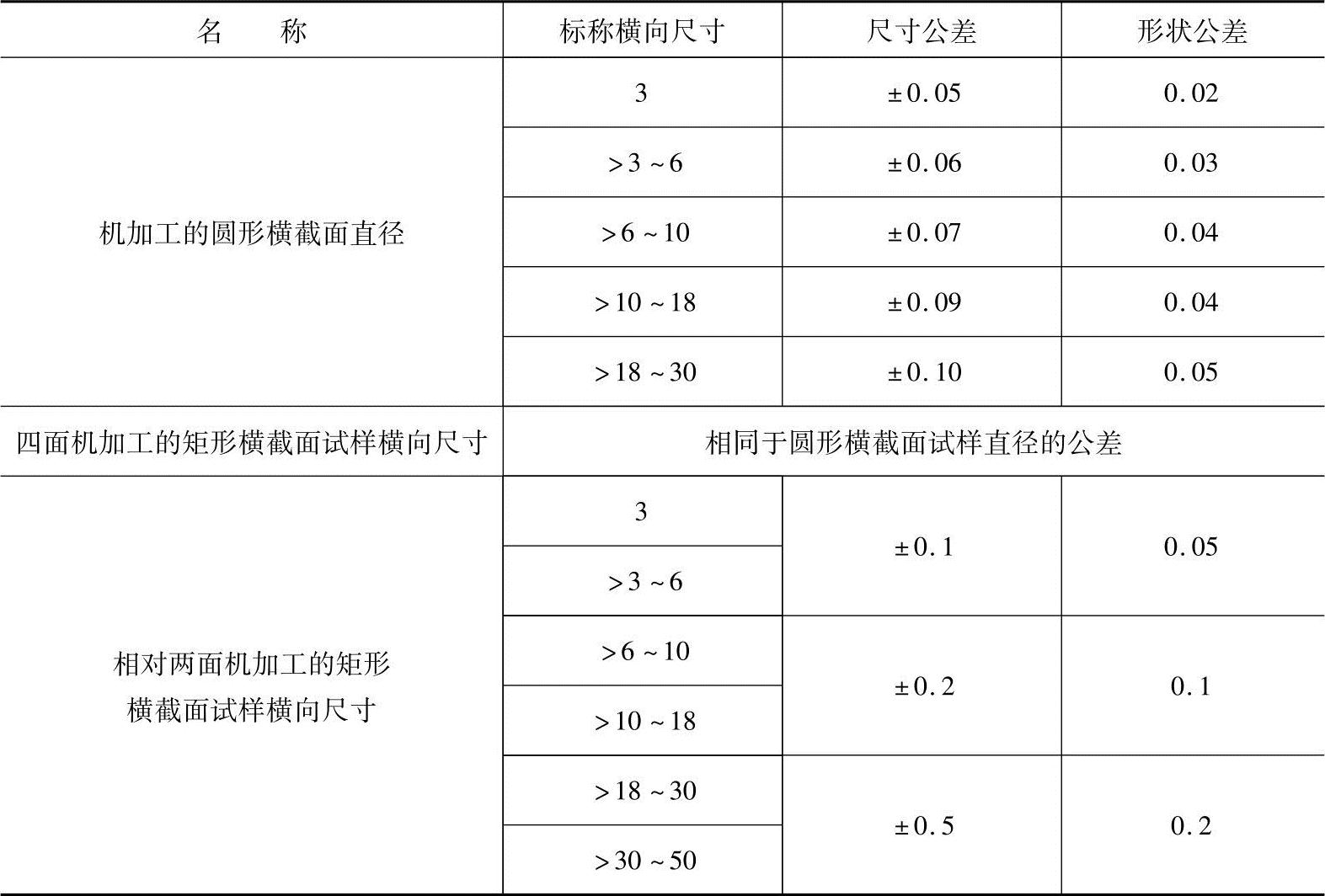

表2-7 试样横向尺寸公差 (单位:mm)
