1.试样的形状

试样的夹持头部一般应比其平行长度部分宽，试样头部与平行长度之间应有过渡半径r至少为20mm的过渡弧相连接，如图2-6所示。头部宽度应至少为20mm，但不超过40mm。通过协议，也可以使用不带头试样，对于这类试样，两夹头间的自由长度应等于L₀+3b。对于宽度等于或小于20mm的产品，试样宽度可以相同于产品的宽度。

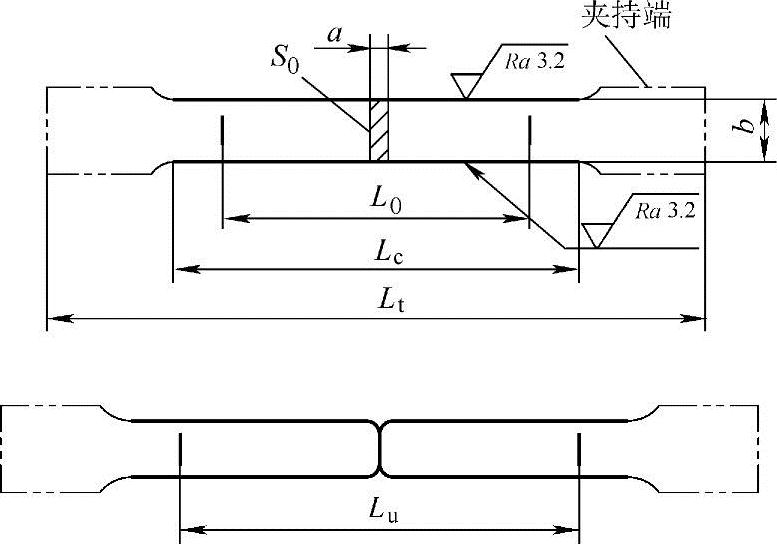

图2-6　机加工的矩形横截面试样（试样头部仅为示意性）

2.试样的尺寸

1）平行长度应不小于L₀+b/2。

2）对于宽度等于或小于20mm的不带头试样，原始标距等于50mm。

3）矩形横截面比例试样和矩形横截面非比例试样尺寸如表2-1和表2-2所示。

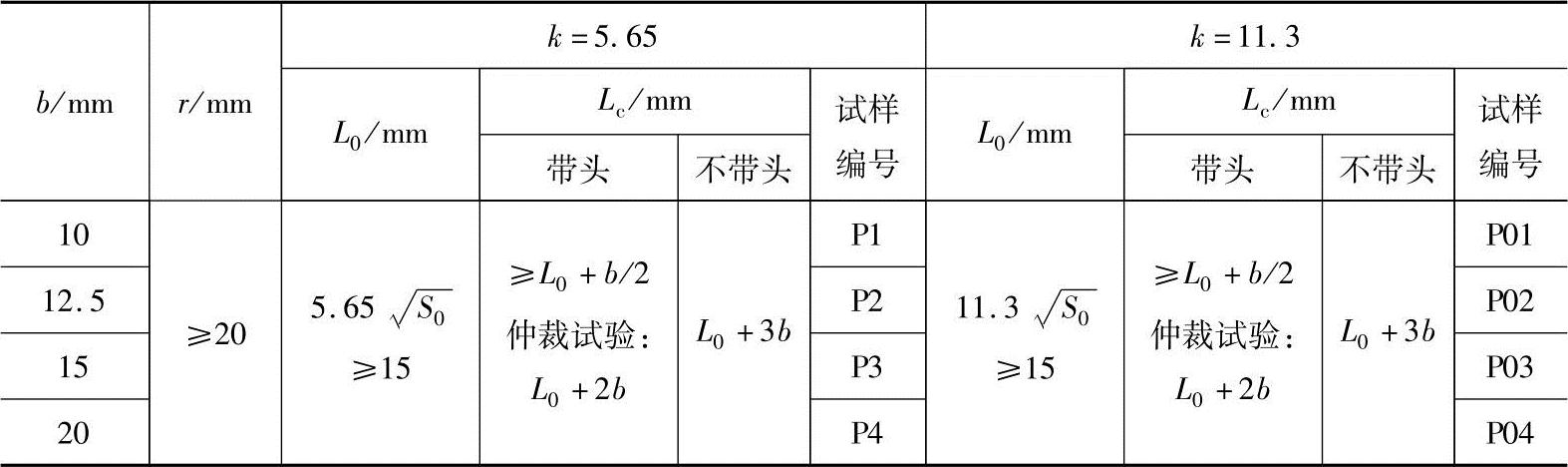

表2-1　矩形横截面比例试样尺寸

(www.daowen.com)

注：1.优先采用比例系数k=5.65的比例试样。若比例标距小于15mm，建议采用表2-2的非比例试样。

2.如需要，厚度小于0.5mm的试样在其平行长度上可以带小凸耳以便于装夹引伸计。上、下两凸耳宽度中心线间的距离为原始标距。

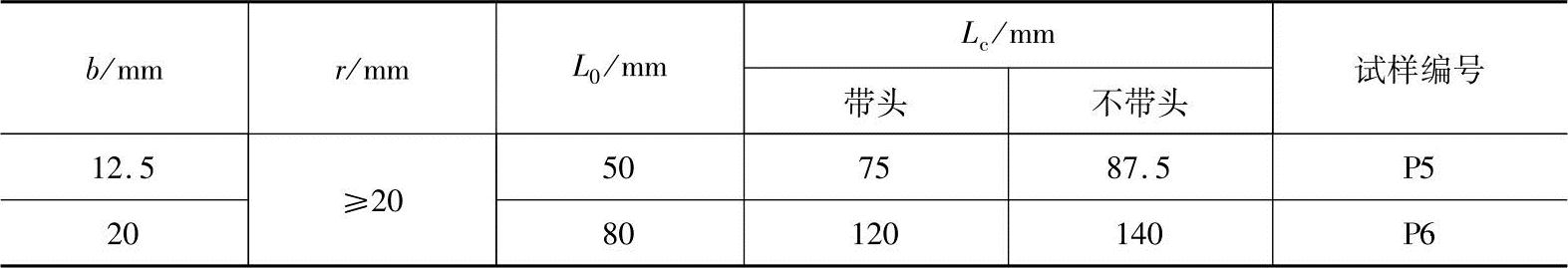

表2-2　矩形横截面非比例试样尺寸

注：如需要，厚度小于0.5mm的试样在其平行长度上可带小凸耳以便于装夹引伸计。上、下两凸耳宽度中心线间的距离为原始标距。

3.尺寸公差和形状公差

机加工试样的尺寸公差和形状公差应符合表2-3的要求。

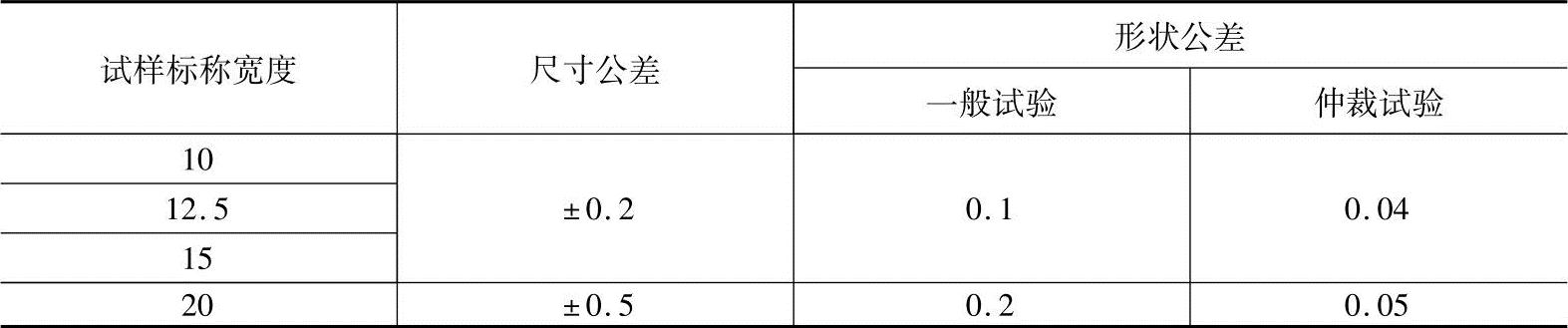

表2-3　试样的尺寸公差和形状公差 （单位：mm）
