【摘要】：对PrB6的比热、电阻及中子衍射等实验结果表明PrB6分别在6.9 K和4.2 K左右存在两个磁相变［14，42］。图7.7为PrB6粉末样品在2 K和30 K下的磁化强度与磁场的关系曲线，可以看出磁化强度与磁场的关系呈一条直线，没有磁滞，与2 K下的反铁磁和30 K下的顺磁特征相符合。图7.6PrB6粉末样品在500 Oe外场下磁化强度与温度的关系曲线图7.7PrB6粉末样品在2 K和30 K下的磁化强度与磁场的关系曲线
图7.6为PrB6粉末样品在500 Oe外场下磁化强度与温度的关系曲线（插图显示的是质量磁化率倒数与温度的关系曲线）。磁化强度刚开始随着温度的下降而缓慢上升，当温度下降到6.9 K以下时磁化强度变化曲线出现了一个小平台，当温度继续下降到4.2 K以下时磁化强度又随着温度的下降而呈上升趋势。对PrB6的比热、电阻及中子衍射等实验结果表明PrB6分别在6.9 K和4.2 K左右存在两个磁相变［14，42］。当温度降到6.9 K左右时PrB6从顺磁相转变成非公度反铁磁相，波矢

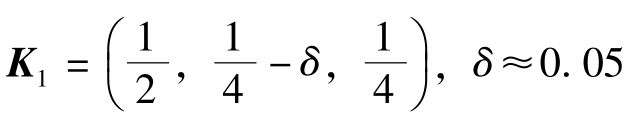

，温度继续下降到4.2 K左右时又从非公度反铁磁相转变成公度反铁磁相，

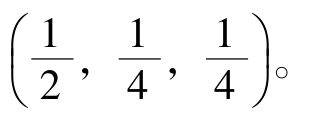

从图7.6中的插图可见，PrB6的磁化率在2～100 K温度范围内也偏离居里-外斯定律，Hacker等人的测量结果显示，PrB6磁化率在100 K以上服从居里-外斯定律，而在100 K以下会偏离居里-外斯定律，其原因也是间接交换作用导致的晶场效应［41］。图7.7为PrB6粉末样品在2 K和30 K下的磁化强度与磁场的关系曲线，可以看出磁化强度与磁场的关系呈一条直线，没有磁滞，与2 K下的反铁磁和30 K下的顺磁特征相符合。
图7.6 PrB6粉末样品在500 Oe外场下磁化强度与温度的关系曲线(www.daowen.com)
图7.7 PrB6粉末样品在2 K和30 K下的磁化强度与磁场的关系曲线
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
