电路如图3-13所示。

顺序自动起动时，按下起动按钮SB₂，得电延时时间继电器KT₁和中间继电器KA线圈得电吸合并分别自锁，KA常闭触点断开，KA所有常开触点闭合，同时KT₁开始延时，KT₁不延时瞬动常开触点（17-21）闭合，交流接触器KM₁线圈得电吸合且KM₁辅助常开触点（1-17）闭合自锁，KM₁三相主触点闭合，电动机M₁先得电起动运转。经KT₁一段时间延时后，KT₁的一组得电延时闭合的常开触点（3-11）闭合，使得电延时时间继电器KT₂线圈得电吸合并开始延时。同时KT₁的另一组得电延时闭合的常开触点（21-23）闭合，交流接触器KM₂线圈得电吸合且KM₂辅助常开触点（21-23）闭合自锁，KM₂三相主触点闭合，电动机M₂也得电起动运转。经KT₂一段时间延时后，KT₂得电延时闭合的常开触点（21-27）闭合，交流接触器KM₃线圈得电吸合且KM₃辅助常开触点（1-27）闭合自锁，KM₃三相主触点闭合，电动机M₃最后一个得电起动运转。与此同时，KT₂得电延时断开的常闭触点（3-5）断开，KT₁、KT₂线圈断电释放，KT₁、KT₂所有的触点恢复原始状态。至此，三台电动机从前向后顺序自动起动运转了。

顺序自动停止时，按下停止按钮SB₁，首先中间继电器KA线圈断电释放，KA所有触点恢复原始状态，为停止时提供条件；此时，得电延时时间继电器KT₁线圈得电吸合且KT₁不延时瞬动常开触点（1-3）闭合自锁，KT₁开始延时。在KA线圈断电释放后，KA常开触点（17-19）断开，交流接触器KM₁线圈断

(www.daowen.com)

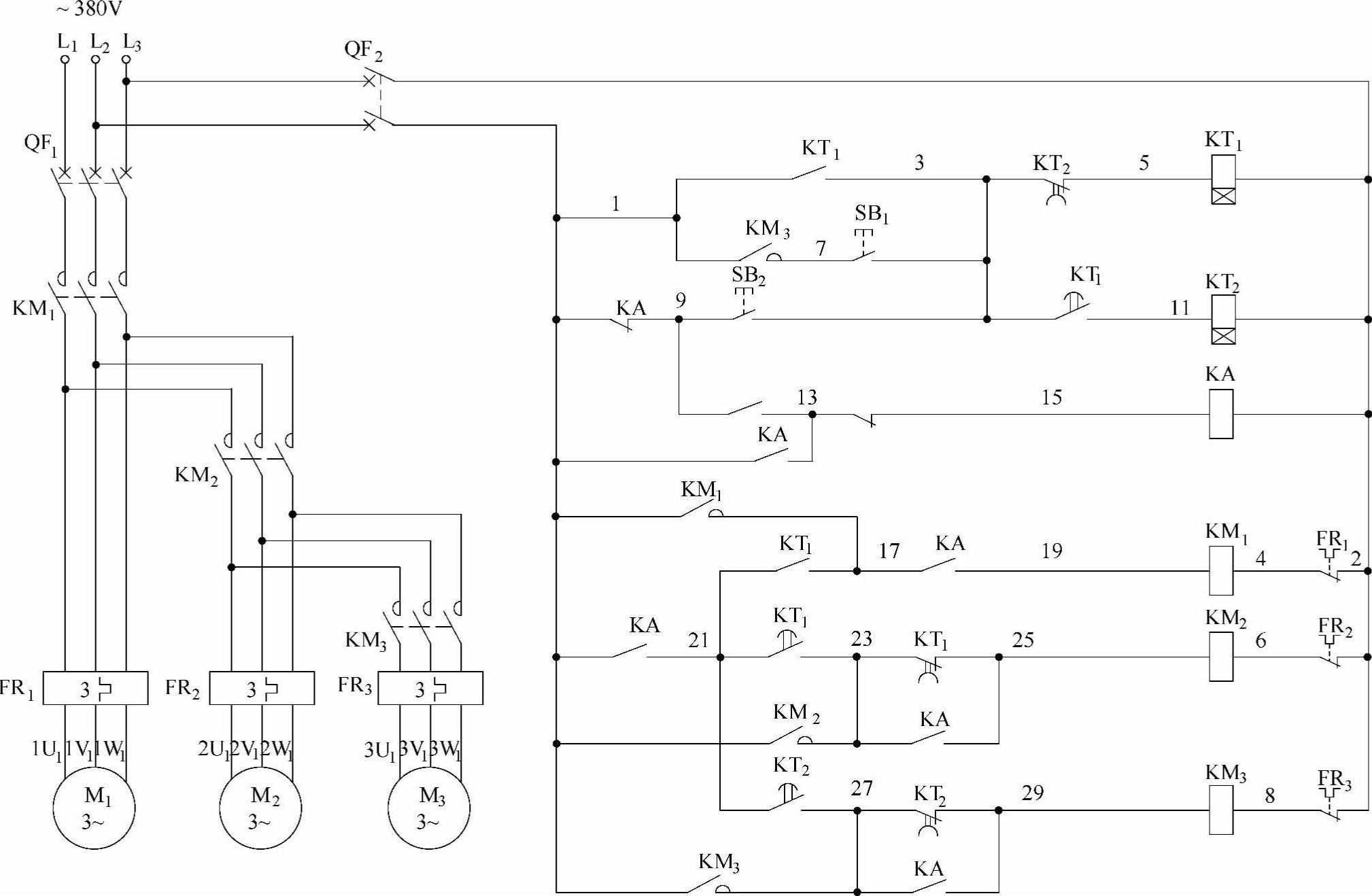

图3-13 三台电动机顺序自动起动、顺序自动停止控制电路（一）

电释放，KM₁三相主触点断开，电动机M₁失电停止运转。经KT₁一段时间延时后，KT₁得电延时断开的常闭触点（23-25）断开，交流接触器KM₂线圈断电释放，KM₂三相主触点断开，电动机M₂也失电停止运转。在KT₁得电延时闭合的常开触点（3-11）闭合后，得电延时时间继电器KT₂线圈得电吸合并开始延时，经KT₂一段时间延时后，KT₂得电延时断开的常闭触点（27-29）断开，交流接触器KM₃线圈断电释放，KM₃三相主触点断开，电动机M₃最后一个失电停止运转。与此同时，KT₂得电延时断开的常闭触点（3-5）断开，KT₁、KT₂线圈断电释放，KT₁、KT₂所有的触点恢复原始状态。至此，三台电动机从前向后顺序自动停止运转了。
