现介绍六台电动机逐台延时起动电路，如图3-10所示。

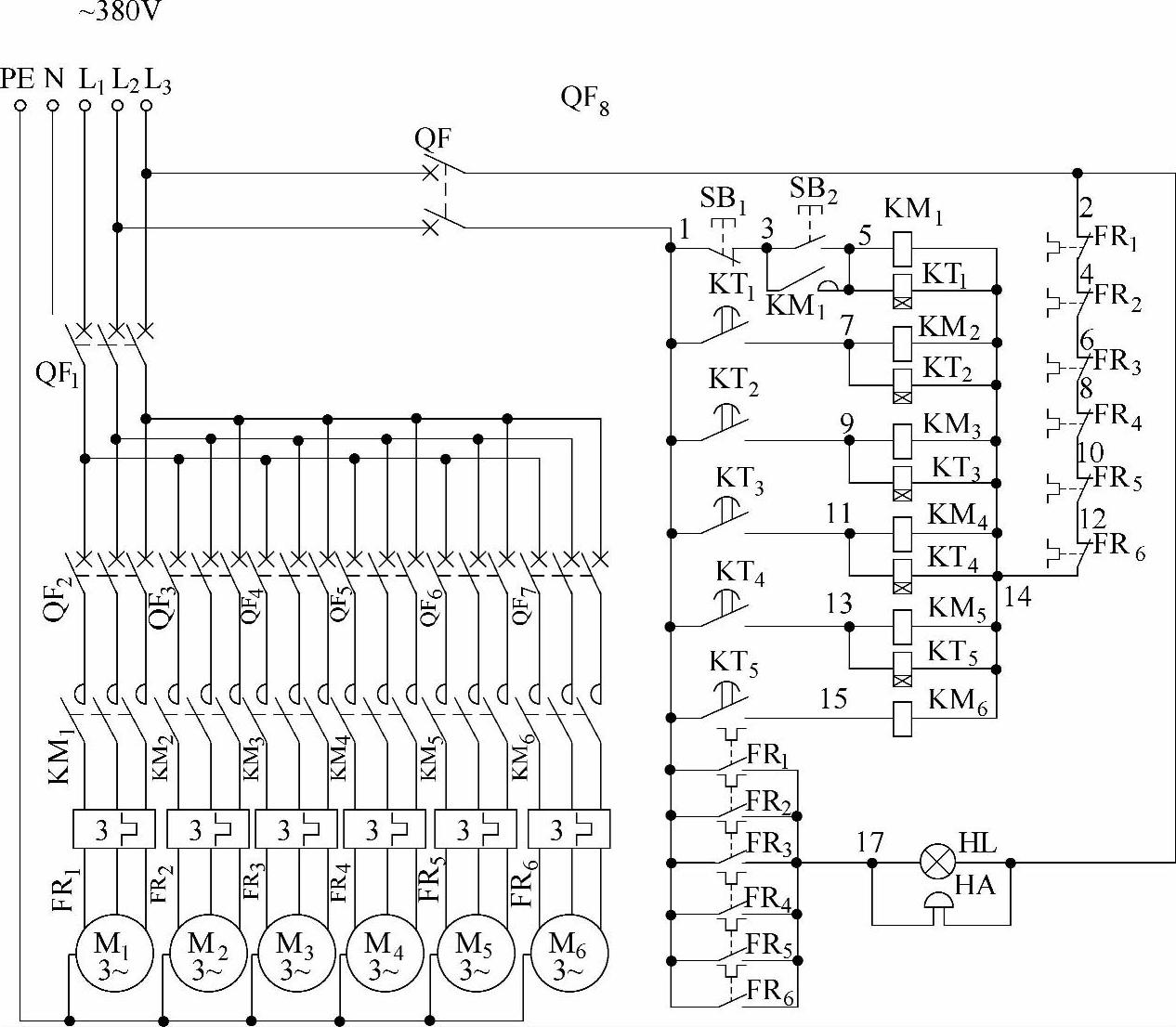

图3-10 六台电动机逐台延时起动电路（一）

起动时，按下起动按钮SB₂（3-5），交流接触器KM₁、得电延时时间继电器KT₁线圈得电吸合且KM₁辅助常开触点（3-5）闭合自锁，KM₁三相主触点闭合，电动机M₁得电运转工作，第一台电动机起动运转，同时KT₁开始延时。

经KT₁延时后，KT₁得电延时闭合的常开触点（1-7）闭合，交流接触器KM₂、得电延时时间继电器KT₂线圈得电吸合，KM₂三相主触点闭合，电动机M₂又得电运转工作，第二台电动机起动运转，同时KT₂开始延时。

经KT₂延时后，KT₂得电延时闭合的常开触点（1-9）闭合，交流接触器KM₃、得电延时时间继电器KT₃线圈得电吸合，KM₃三相主触点闭合，电动机M₃又得电运转工作，第三台电动机起动运转，同时KT₃开始延时。

经KT₃延时后，KT₃得电延时闭合的常开触点（1-11）闭合，交流接触器KM₄、得电延时时间继电器KT₄线圈得电吸合，KM₄三相主触点闭合，电动机M₄又得电运转工作，第四台电动机起动运转，同时KT₄开始延时。(www.daowen.com)

经KT₄延时后，KT₄得电延时闭合的常开触点（1-13）闭合，交流接触器KM₅、得电延时时间继电器KT₅线圈得电吸合，KM₅三相主触点闭合，电动机M₅也得电运转工作，第五台电动机起动运转，同时KT₅开始延时。

经KT₅延时后，KT₅得电延时闭合的常开触点（1-15）闭合，交流接触器KM₆线圈得电吸合，KM₆三相主触点闭合，电动机M₆也得电运转工作，第六台电动机起动运转。

至此，六台电动机从前至后逐台延时起动结束。

停止时，按下停止按钮SB₁（1-3），交流接触器KM₁～KM₅、得电延时时间继电器KT₁～KT₆线圈均断电释放，KM₁～KM₆各自的三相主触点断开，电动机M₁～M₆均失电停止运转。

当任何一台或多台电动机出现过载时，因其热继电器控制常闭触点FR₁～FR₆（2-14）为串联，其中任何一个常闭触点断开，都会断开整个控制电路电源，起到过载保护作用。同时热继电器FR₁～FR₆（1-17）常开触点为并联，其中任何一个常开触点闭合，都会使电铃HA、指示灯HL回路接通，发出声光报警，告诉相关人员电动机出现过载了。

若想重新起动电动机或解除声光报警，只需手动按下热继电器FR₁～FR₆的复位按钮，使其复位即可。
