电路90:六台电动机手动逐台顺序起动控制电路优化

如图3-9所示,起动时按下第一台电动机起动按钮SB2(3-5),交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,第一台电动机M1起动运转;在KM1线圈得电吸合的同时,指示灯HL1点亮,说明第一台电动机M1起动运转了。与此同时,交流接触器KM1串联在第二台电动机起动回路中的辅助常开触点(3-7)闭合,为第二台电动机起动运转做准备。

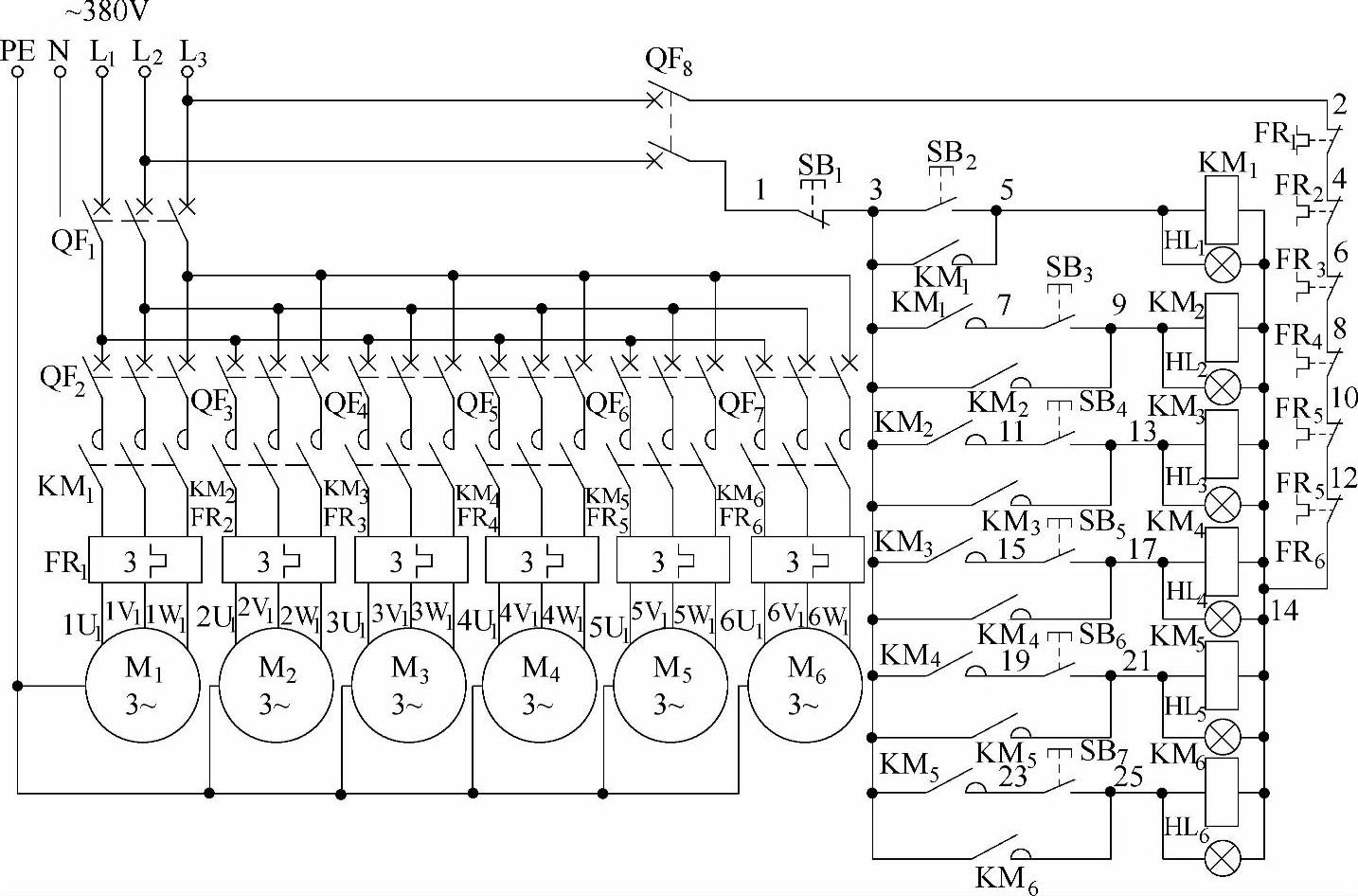

图3-9 六台电动机手动逐台顺序起动控制电路

再按下第二台电动机起动按钮SB3(7-9),交流接触器KM2线圈得电吸合且KM2辅助常开触点(3-9)闭合自锁,KM2三相主触点闭合,第二台电动机M2起动运转;在KM2线圈得电吸合的同时,指示灯HL2点亮,说明第二台电动机M2也起动运转了。与此同时,交流接触器KM2串联在第三台电动机起动回路中的辅助常开触点(3-11)闭合,为第三台电动机起动运转做准备。

再按下第三台电动机起动按钮SB4(11-13),交流接触器KM3线圈得电吸合且KM3辅助常开触点(3-13)闭合自锁,KM3三相主触点闭合,第三台电动机M3起动运转;在KM3线圈得电吸合的同时,指示灯HL3点亮,说明第三台电动机M3也起动运转了。与此同时,交流接触器KM3串联在第四台电动机起动回路中的辅助常开触点(3-15)闭合,为第四台电动机起动运转做准备。

再按下第四台电动机起动按钮SB5(15-17),交流接触器KM4线圈得电吸合且KM4辅助常开触点(3-17)闭合自锁,KM4三相主触点闭合,第四台电动机M4起动运转;在KM4线圈得电吸合的同时,指示灯HL4点亮,说明第四台电动机M4也起动运转了。与此同时,交流接触器KM4串联在第五台电动机起动回路中的辅助常开触点(3-19)闭合,为第五台电动机起动运转做准备。(www.daowen.com)

再按下第五台电动机起动按钮SB6(19-21),交流接触器KM5线圈得电吸合且KM5辅助常开触点(3-21)闭合自锁,KM5三相主触点闭合,第五台电动机M5起动运转;在KM5线圈得电吸合的同时,指示灯HL5点亮,说明第五台电动机M5也起动运转了。与此同时,交流接触器KM5串联在第六台电动机起动回路中的辅助常开触点(3-23)闭合,为第六台电动机起动运转做准备。

最后再按下第六台电动机起动按钮SB7(23-25),交流接触器KM6线圈得电吸合且KM6辅助常开触点(3-25)闭合自锁,KM6三相主触点闭合,第六台电动机M6起动运转;在KM6线圈得电吸合的同时,指示灯HL6点亮,说明第六台电动机M6也起动运转了。至此,六台电动机均分别手动顺序起动完毕,起动过程结束。

停止时,则按下停止按钮SB1,其常闭触点(1-3)切断了整个控制回路电源,从而使交流接触器KM1、KM2、KM3、KM4、KM5、KM6线圈断电释放,其各自的三相主触点断开,电动机M1、M2、M3、M4、M5、M6均失电停止运转;同时指示灯HL1、HL2、HL3、HL4、HL5、HL6也失电熄灭。

电路中,过载保护热继电器FR1、FR2、FR3、FR4、FR5、FR6的控制常闭触点(2-4、4-6、6-8、8-10、10-12、12-14)全部串联起来,当任何一台电动机出现过载动作时,将切除整个控制回路电源,使六台电动机全部失电停止运转。
