很多设备要求在起动时先起动辅机，再起动主机，因而在停机时则相反，先停止主机，再停止辅机。

本电路为效果理想的顺序自动控制电路，如图3-2所示。

起动时，按下起动按钮SB₂，得电延时时间继电器KT₁和失电延时时间继电器KT₂线圈同时得电吸合且KT₁自锁。此时，KT₂失电延时断开的常开触点闭合，接通了交流接触器KM₁线圈回路电源，交流接触器KM₁线圈得电吸合动作，KM₁三相主触点闭合，辅机电动机M₁得电运转工作，经得电延时时间继电器KT₁一段延时后，KT₁延时闭合的常开触点闭合，将交流接触器KM₂线圈回路电源接通，KM₂三相主触点闭合，主机电动机M₂得电运转工作。从而完成起动时先起动辅机M₁，再延时自动起动主机M₂。

(www.daowen.com)

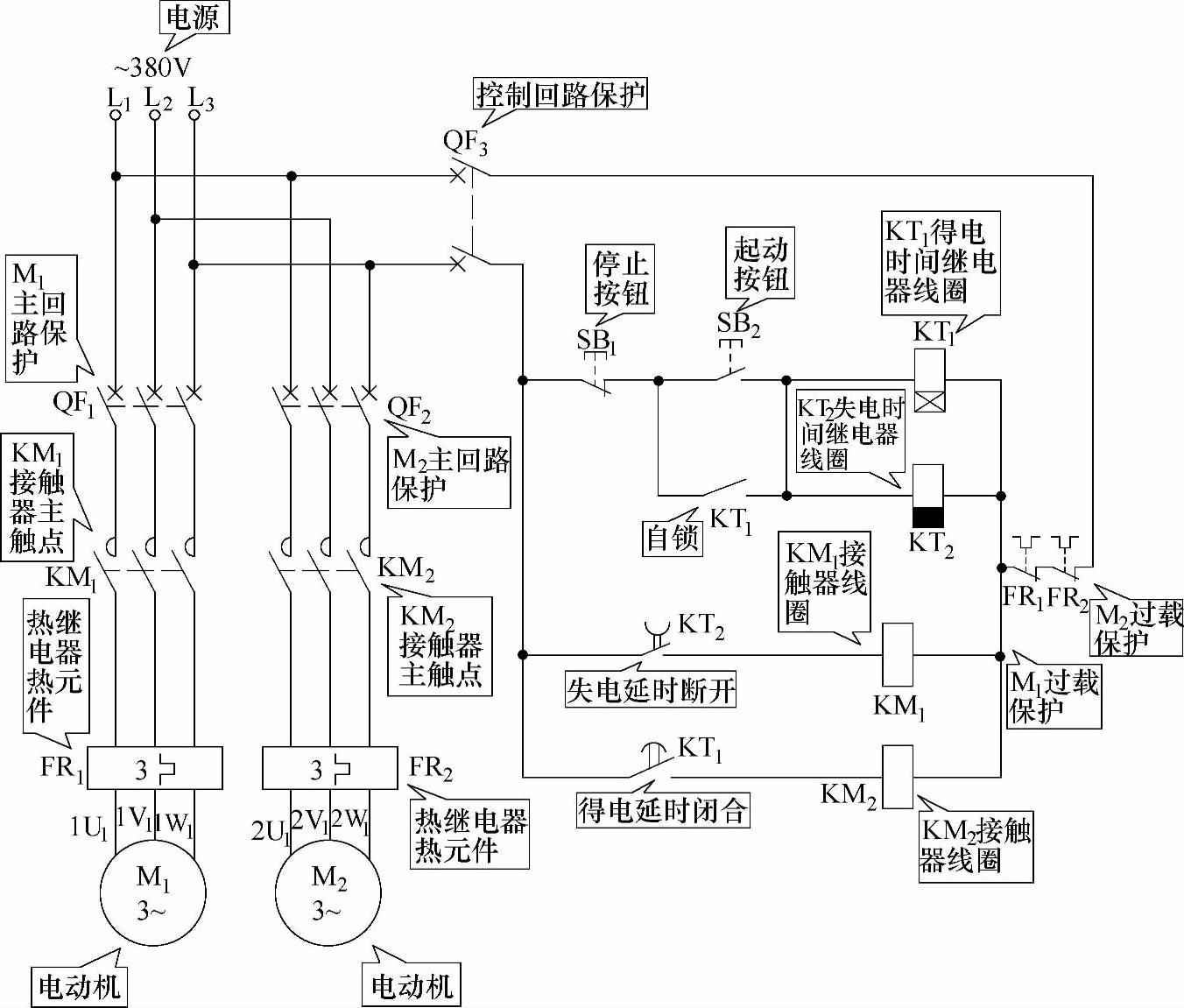

图3-2 效果理想的顺序自动控制电路

停止时按下停止按钮SB₁，得电延时时间继电器KT₁、失电延时时间继电器KT₂线圈均同时断电释放，KT₁得电延时闭合的常开触点瞬时断开，切断了交流接触器KM₂线圈回路电源，KM₂线圈断电释放，其三相主触点断开，主机电动机M₂失电停止运转，经失电延时时间继电器KT₂一段延时后，KT₂失电延时断开的常开触点恢复常开，辅机电动机M₁失电停止运转。从而实现在停止时先停止主机后再延时自动停止辅机。

本电路设计巧妙、实用，非常适合具有上述要求的控制场合。
