电路设计:控制两台电动机的开停顺序

时间:2023-06-17 理论教育 版权反馈
【摘要】:本节介绍一例两台电动机任意一台先开后停,而另一台则后开先停顺序控制电路。图3-1 两台电动机任一台先开后停、而另一台则后开先停顺序控制电路倘若起动时先起动电动机M1,则先按下电动机M1起动按钮SB2,它的两对常开触点均闭合,交流接触器KM1、中间继电器KA线圈均同时得电吸合且分别自锁,也就是KM1辅助常开触点(3-5)闭合自锁KM1线圈,KA常开触点闭合自锁KA线圈。

电路设计:控制两台电动机的开停顺序

本节介绍一例两台电动机任意一台先开后停,而另一台则后开先停顺序控制电路(见图3-1)。也就是说,倘若先起动电动机M1,再起动电动机M2,而停止时则必须先停止电动机M2后,方可再停止电动机M1;倘若先起动电动机M2,再起动电动机M1,而停止时则必须先停止电动机M1后,方可再停止电动机M2。否则在停止时无法进行操作。

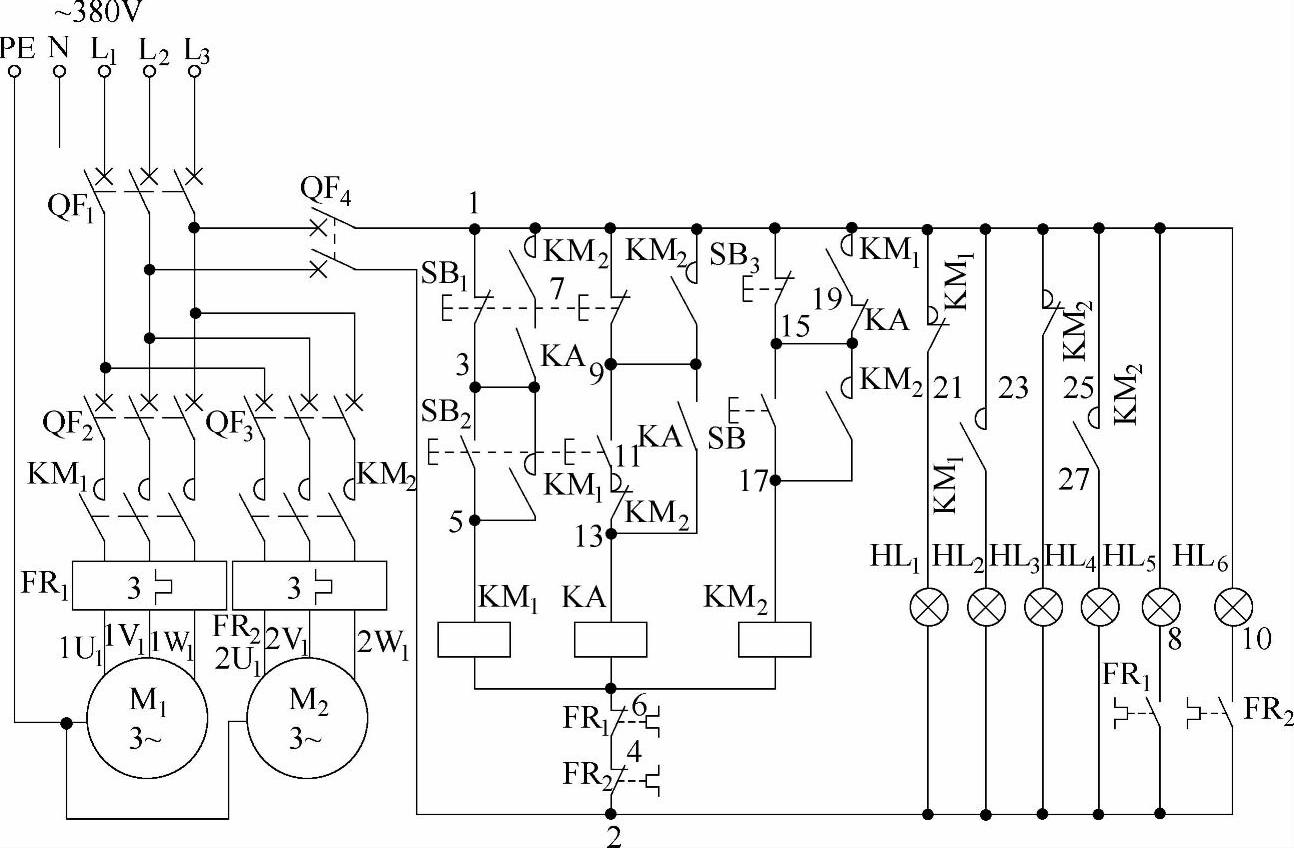

图3-1 两台电动机任一台先开后停、而另一台则后开先停顺序控制电路

倘若起动时先起动电动机M1,则先按下电动机M1起动按钮SB2,它的两对常开触点(3-5、9-11)均闭合,交流接触器KM1、中间继电器KA线圈均同时得电吸合且分别自锁,也就是KM1辅助常开触点(3-5)闭合自锁KM1线圈,KA常开触点(9-13)闭合自锁KA线圈。KM1三相主触点闭合,电动机M1得电起动运转。同时KM1辅助常开触点(1-19)闭合,KA常开触点(15-19)断开,为再起动电动机M2后需先停止电动机M2做准备,KA常开触点(3-7)闭合,为KM2闭合后共同短接锁住SB1,使SB1不能工作做准备。同时指示灯HL1灭、HL2亮,说明电动机M1先起动运转了。当电动机M1起动运转后,再按下电动机M2起动按钮SB4,其触点(15-17)闭合,交流接触器KM2线圈得电吸合且KM2并联在SB4两端的辅助常开触点(15-17)闭合,KM2线圈自锁,KM2三相主触点闭合,电动机M2起动运转。同时KM2分别并联在电动机M1停止按钮SB1上的辅助常开触点(1-3、1-9)均闭合,短接锁住了SB1,从而使停止按钮SB1无法操作。同时指示灯HL3灭、HL4亮,说明电动机M2后起动运转了。从而完成起动时先起动电动机M1,后起动电动机M2。(www.daowen.com)

由于电动机M1停止按钮SB1被KM2辅助常开触点锁住,所以在停止时必须先停止电动机M2,也就是先按下电动机M2停止按钮SB3,使交流接触器KM2线圈断电释放,KM2三相主触点断开,电动机M2先停止运转;当KM2线圈断电释放后,KM2并联在电动机M1起动按钮SB1上的辅助常开触点(1-3、1-9)均断开,解除了对SB1停止按钮的短接,这样,在电动机M2停止运转后,再按下电动机M1的停止按钮SB1,交流接触器KM1线圈断电释放,KM1三相主触点断开,电动机M1停止运转;同时指示灯HL2、HL4灭,HL1、HL3亮,说明电动机M1、M2均停止运转。

倘若先起动M2,再起动M1,那么因KM2线圈得电吸合后,KM2串联在KA线圈回路中的常闭触点(11-13)先断开,使KA线圈无法得电而不吸合,所以KA接在KM2线圈回路中的常闭触点(15-19)闭合,使KM2线圈在KM1线圈得电吸合后,KM1辅助常开触点(1-19)闭合,而将电动机M2停止按钮SB3短接了起来,使电动机M2必须在电动机M1停止后才能再停止;而KA接在KM1线圈回路中的常开触点(3-7)因KA线圈不能吸合,处于常开状态,所以电动机M1的停止按钮SB1没有被短接起来,可以在停止时先停止SB1。由于KM1线圈断电后,KM1辅助常开触点(1-19)恢复常开状态,只有解除对SB3的短接,才能再按下SB3停止按钮来停止电动机M2,从而完成起动时先起动M2后再起动M1。而在停止时,则先停止M1后才能再停止M2
