【摘要】:为了完全防止正反转交流接触器在转换过程中的电弧短路,通常采用延长两只交流接触器中间停留转换时间的方式来解决,本电路不是采用时间继电器而是采用中间继电器的触点来转换,效果也很理想。实际上就是用SB1停止按钮将电弧联锁中间继电器线圈K也解除自锁才能进行操作。图2-36 用电弧联锁继电器延长转换时间的正反转控制电路注意:电弧联锁中间继电器K的线圈额定工作电压应与控制回路电压相同。
为了完全防止正反转交流接触器在转换过程中的电弧短路,通常采用延长两只交流接触器中间停留转换时间的方式来解决,本电路不是采用时间继电器而是采用中间继电器的触点来转换,效果也很理想。

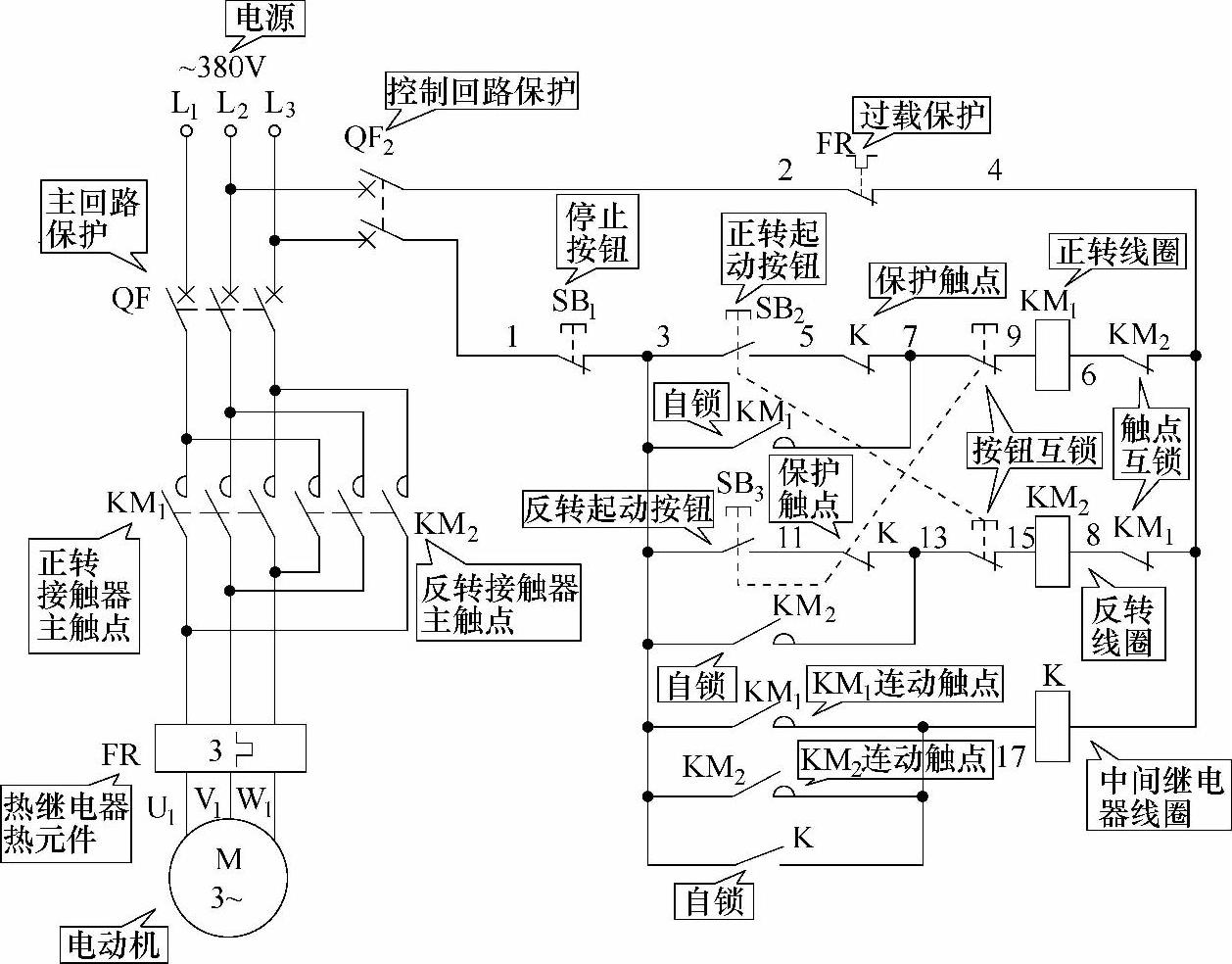

图2-36所示为用电弧联锁继电器延长转换时间的正反转控制电路。
正转工作时,按下正转起动按钮SB2,正转交流接触器KM1线圈得电吸合且自锁,其三相主触点闭合,电动机得电正转运行,KM1并联在中间继电器K线圈起动自锁回路中的常开触点闭合。此时,中间继电器K线圈也同时得电吸合且自锁,使K两组分别串联在正转起动按钮SB2和反转起动按钮SB3回路中的常闭触点断开,作为电弧联锁继电器保护。若此时想操作反转电路,由于K串联在SB3起动回路中的常闭触点早已断开,是无法进行反转操作的,因此必须先按下停止按钮SB1断开正转交流接触器KM1线圈回路电源,使KM1线圈断电释放,其三相主触点断开,电动机正转运行停止下来后,方能操作反转回路。实际上就是用SB1停止按钮将电弧联锁中间继电器线圈K也解除自锁才能进行操作。当主触点电弧完全熄灭后,电弧联锁继电器K线圈才断电释放,这时K常闭触点才恢复常闭状态,反转交流接触器KM2线圈才得电吸合,其三相主触点闭合,电动机得电反转运行。
(www.daowen.com)
图2-36 用电弧联锁继电器延长转换时间的正反转控制电路
注意:电弧联锁中间继电器K的线圈额定工作电压应与控制回路电压相同。
