自动往返循环控制应用很广泛，特别适用于要求工作台在一定距离内能自动循环移动，对工件进行连续加工。

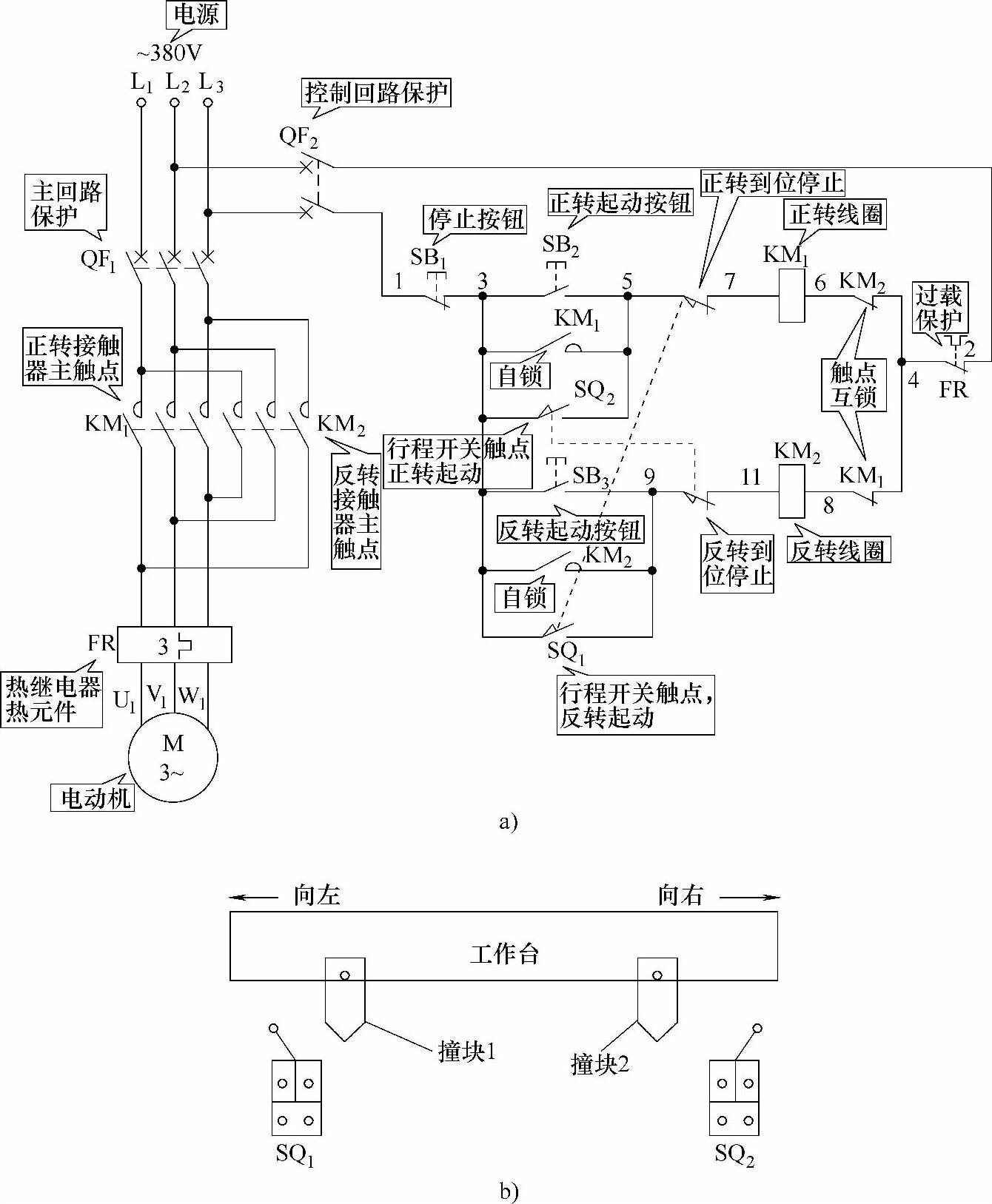

图2-14a所示是某工作台自动往返循环控制电路。

工作时可任意按下正转起动按钮SB₂，交流接触器KM₁线圈得电吸合且自锁，其三相主触点闭合，电动机得电正转起动运转，此时通过机械传动装置来拖动其工作台向左边缓慢移动。当工作台上的位置挡铁碰触到行程开关SQ₁（此行程开关固定安装在床身上，工作流程如图2-14b所示）时，行程开关SQ₁串联在KM₁线圈回路中的一组常闭触点断开，交流接触器KM线圈断电释放，其主触点断开，电动机断电停止运转。与此同时，行程开关SQ₁并联在反转起动回路中的一组常开触点闭合，使反转交流接触器KM₂线圈得电吸合且自锁工作，其三相主触点闭合，电动机得电反转运转，拖动工作台向右缓慢移动，此时行程开关SQ₁复位，为下次转换做准备工作。当工作台移动到设定位置时，挡铁碰触到行

(www.daowen.com)

图2-14 自动往返循环控制电路（二）

程开关SQ₂使其串联在KM₂线圈回路中的一组常闭触点断开，切断了反转交流接触器线圈回路电源，使KM₂线圈断电释放，其三相主触点断开，电动机断电反转停止工作。与此同时，行程开关SQ₂另一组并联在正转交流接触器KM₁线圈回路中的一组常开触点闭合，将交流接触器KM₁线圈回路接通工作，其三相主触点闭合，电动机又得电正转工作了。如此往返循环下去，直至工作完毕需人为地按下停止按钮SB₁后方可停止工作。

特别提醒：此类电路千万不要随意改变电源相序，有时搬迁设备后没在意而任意连接三相电源，出现相序错误，很可能出现行程开关失控问题，造成不必要的损失。
