自动往返循环控制电路(一)如图2-13所示。

起动时,可任意按下正转起动按钮SB2或反转起动按钮SB3进行起动操作。倘若按下正转起动按钮SB2,交流接触器KM1线圈得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机得电正转起动运转,拖动工作台向左移动。当工作台向左移动到位后,碰块压合行程开关SQ1时,SQ1动作转态,SQ1常开触点(1-21)闭合,使中间继电器KA1线圈得电吸合,KA1常闭触点(7-9)断开,切断KM1线圈的回路电源,KM1线圈断电释放,KM1三相主触点断开,电动机失电正转运转停止。与此同时,中间继电器KA1常开触点(13-15)闭合,交流接触器KM2线圈得电吸合且KM2辅助常开触点(13-15)闭合自锁,电动机得电反转起动运转,拖动工作台向右移动。当电动机向右移动到位时,被压合的行程开关SQ1恢复原始状态,SQ1常开触点(1-21)断开,使中间继电器KA1线圈断电释放,其所有触点恢复原始状态,为再向左边移动到位转换做准备工作。当电动机向右移动到位后,碰块压合行程开关SQ2时,SQ2常开触点(1-23)闭合,使中间继电器KA2线圈得电吸合,KA2常闭触点(15-17)断开,切断KM2线圈的回路电源,KM2线圈断电释放,KM2三相主触点断开,电动机失电反转运转停止。与此同时,中间继电器KA2常开触点(3-5)闭合,交流接触器KM1线圈又重新得电吸合且KM1辅助常开触点(3-5)闭合自锁,KM1三相主触点闭合,电动机又重新得电正转起动运转,拖动工作台向左移动。当电动机向左移动到位时,被压合的行程开关SQ2恢复原始状态,SQ2常开触点(1-23)断开,使中间继电器KA2线圈断电释放,其所有触点恢复原始状态,为再向右边移动到位转换做准备工作。如此循环,实现工作台自动往返控制。

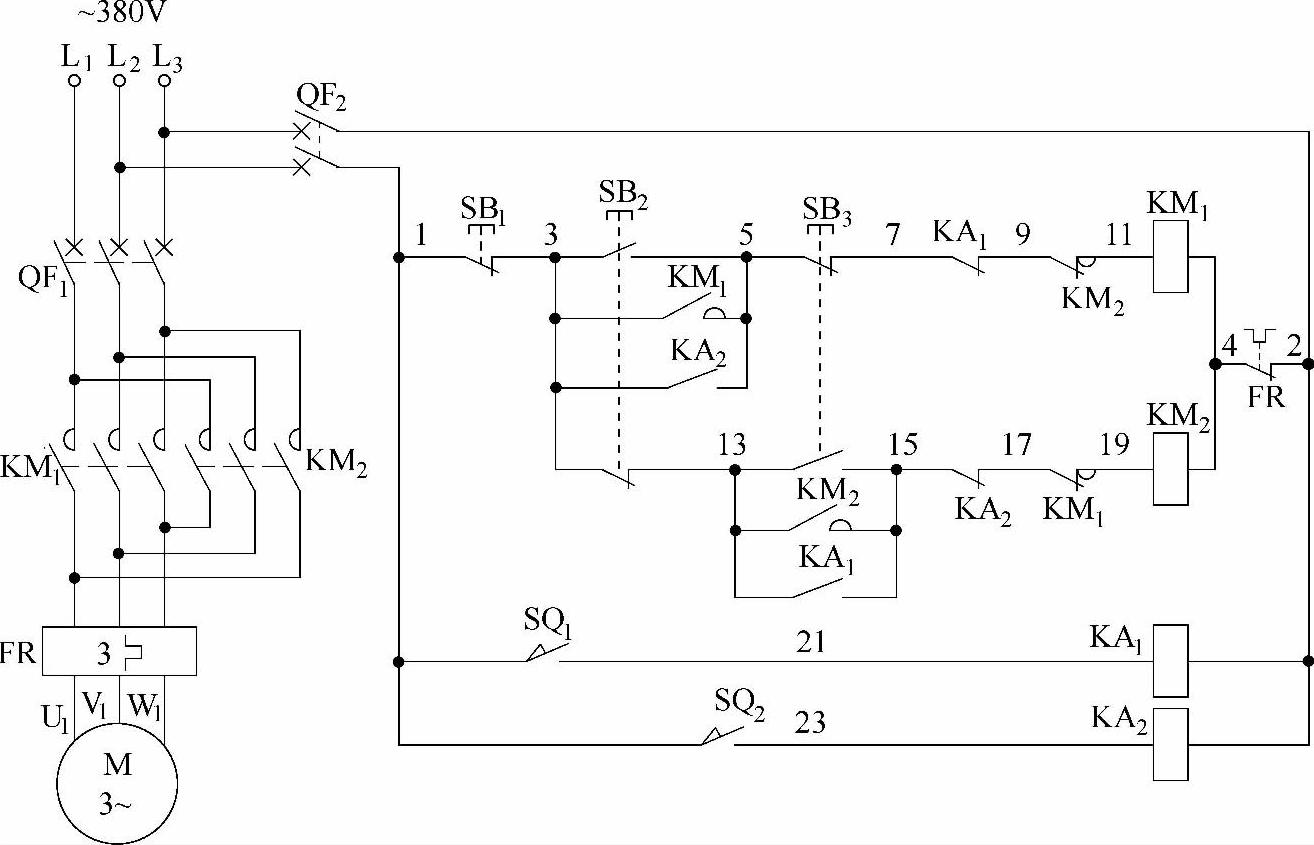

图2-13 自动往返循环控制电路(一)
