电路设计:单按钮控制电动机正反转启停

时间:2023-06-17 理论教育 版权反馈
【摘要】:图2-8 单按钮控制电动机正反转起停电路当需要正转停止时,则第二次按下按钮SB,中间继电器KA2线圈在正转交流接触器KM1辅助常开触点(已闭合)的作用下得电吸合且自锁,KA2常开触点闭合,接通了中间继电器KA3线圈回路,KA3线圈得电吸合且自锁,KA3串联在正转交流接触器KM1线圈回路中的辅助常闭触点断开,切断了KM1线圈回路电源,KM1线圈断电释放,KM1三相主触点断开,电动机正转停止运转。

电路设计:单按钮控制电动机正反转启停

合上控制回路断路器QF2,第一次按下按钮SB,中间继电器KA1线圈得电吸合且自锁,其常开触点闭合,正转交流接触器KM1线圈得电吸合且自锁,KM1三相主触点闭合,电动机正转起动运转,如图2-8所示。

同时正转交流接触器KM1的辅助常开触点闭合,在正转交流接触器KM1线圈吸合后,松开按钮SB,此时,中间继电器KA1线圈断电释放,由于正转交流接触器KM1串联在中间继电器KA1线圈回路中的辅助常闭触点断开,以保证在第二次按下按钮SB前切断KA1线圈回路,使KA1线圈不能得电;同时正转交流接触器KM1串联在中间继电器KA2线圈回路中的辅助常开触点闭合,为第二次按下按钮SB做准备工作。

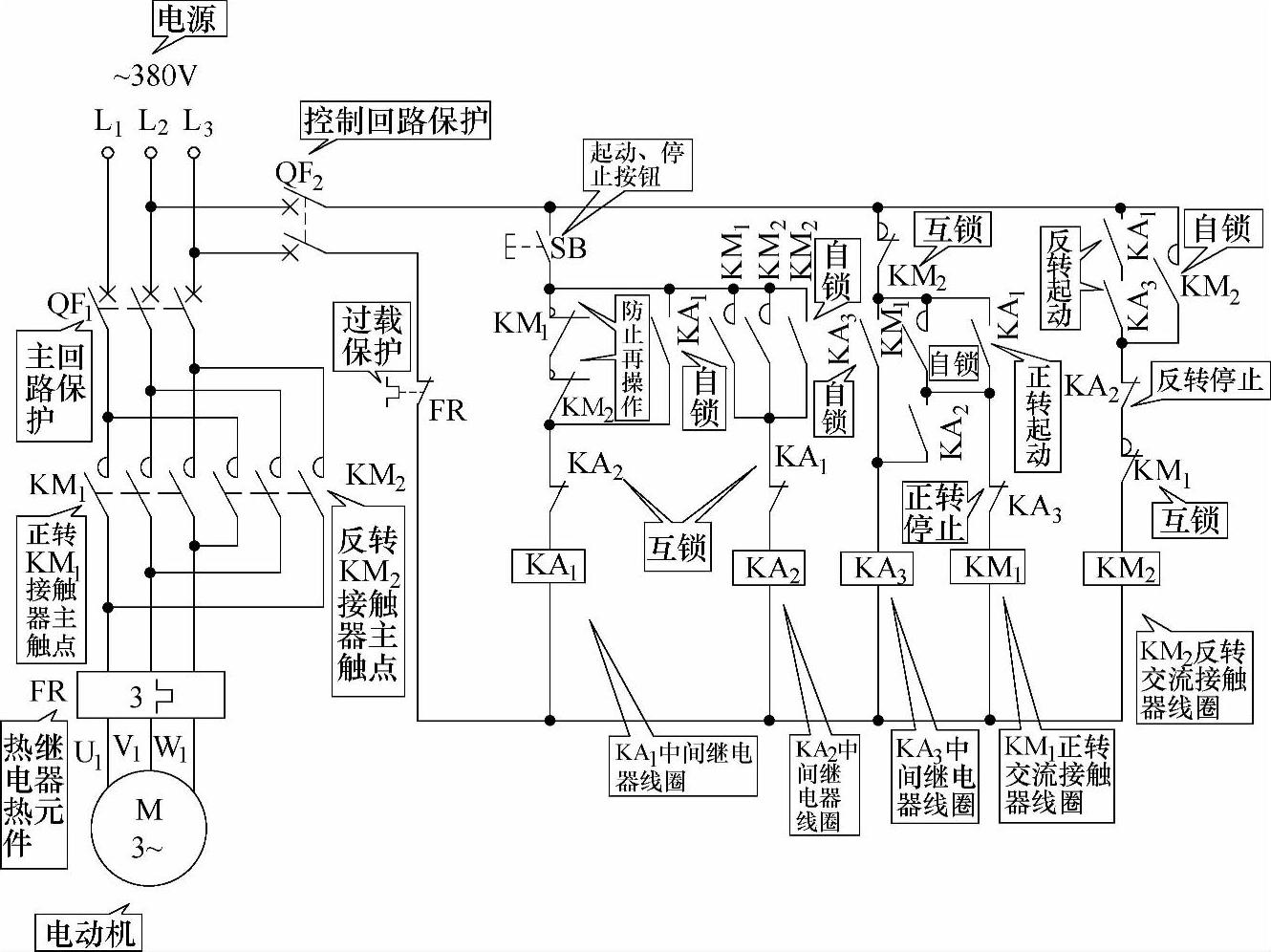

图2-8 单按钮控制电动机正反转起停电路

当需要正转停止时,则第二次按下按钮SB,中间继电器KA2线圈在正转交流接触器KM1辅助常开触点(已闭合)的作用下得电吸合且自锁,KA2常开触点闭合,接通了中间继电器KA3线圈回路,KA3线圈得电吸合且自锁,KA3串联在正转交流接触器KM1线圈回路中的辅助常闭触点断开,切断了KM1线圈回路电源,KM1线圈断电释放,KM1三相主触点断开,电动机正转停止运转。同时KM1辅助常开触点和辅助常闭触点恢复原来状态,为中间继电器KA1线圈再次工作做准备。松开按钮SB,中间继电器KA2线圈断电释放。(www.daowen.com)

当需要反转时,则第三次按下按钮SB,中间继电器KA1线圈得电吸合且自锁,KA1常开触点闭合,并与早已闭合的中间继电器KA3常开触点组合为串联电路一起接通反转交流接触器KM2线圈电源,KM2线圈得电吸合且自锁,KM2三相主触点闭合,电动机反转起动运转。同时反转交流接触器KM2串联在中间继电器KA1线圈回路中的辅助常闭触点断开,以保证在第四次按下按钮SB前切断KA1线圈电源,使KA1线圈不能得电;同时反转交流接触器KM2串联在中间继电器KA2线圈回路中的辅助常开触点闭合,为第四次按下按钮SB做准备。KM2串联在KA3线圈回路中的常闭触点断开,切断了KA3线圈电源,为下次操作提供先决条件。松开按钮SB,中间继电器KA1线圈断电释放。

当需要反转停止时,则第四次按下按钮SB,中间继电器KA2线圈在反转交流接触器KM2辅助常开触点(已闭合)的作用下得电吸合且自锁,KA2串联在反转交流接触器KM2线圈回路中的常闭触点断开,切断了反转交流接触器KM2线圈回路电源,KM2三相主触点断开,电动机失电反转停止运转。由于KM2线圈失电释放,KM2串联在KA1线圈回路中的辅助常闭触点闭合,为再次按下按钮SB做准备工作。松开SB,中间继电器KA2线圈断电释放。

再次按下按钮SB,重复上述过程。

本电路适用于纺织冶金等要求完成正转→停→反转→停→再正转……循环的场合,读者也可举一反三地应用在其他控制场合。该电路新颖、巧妙、实用。
