正反转（又称为可逆）电路实际上就是利用两只交流接触器来分别控制电动机完成正转或反转运行，但必须得保证两只交流接触器线圈不能同时吸合，怎么办？这里谈到的另一个技术术语就叫互锁（又称为联锁），也就是说，不管采用什么互锁方式，最终保证两只交流接触器会一只工作时而另一只停止，这就是互锁的作用。

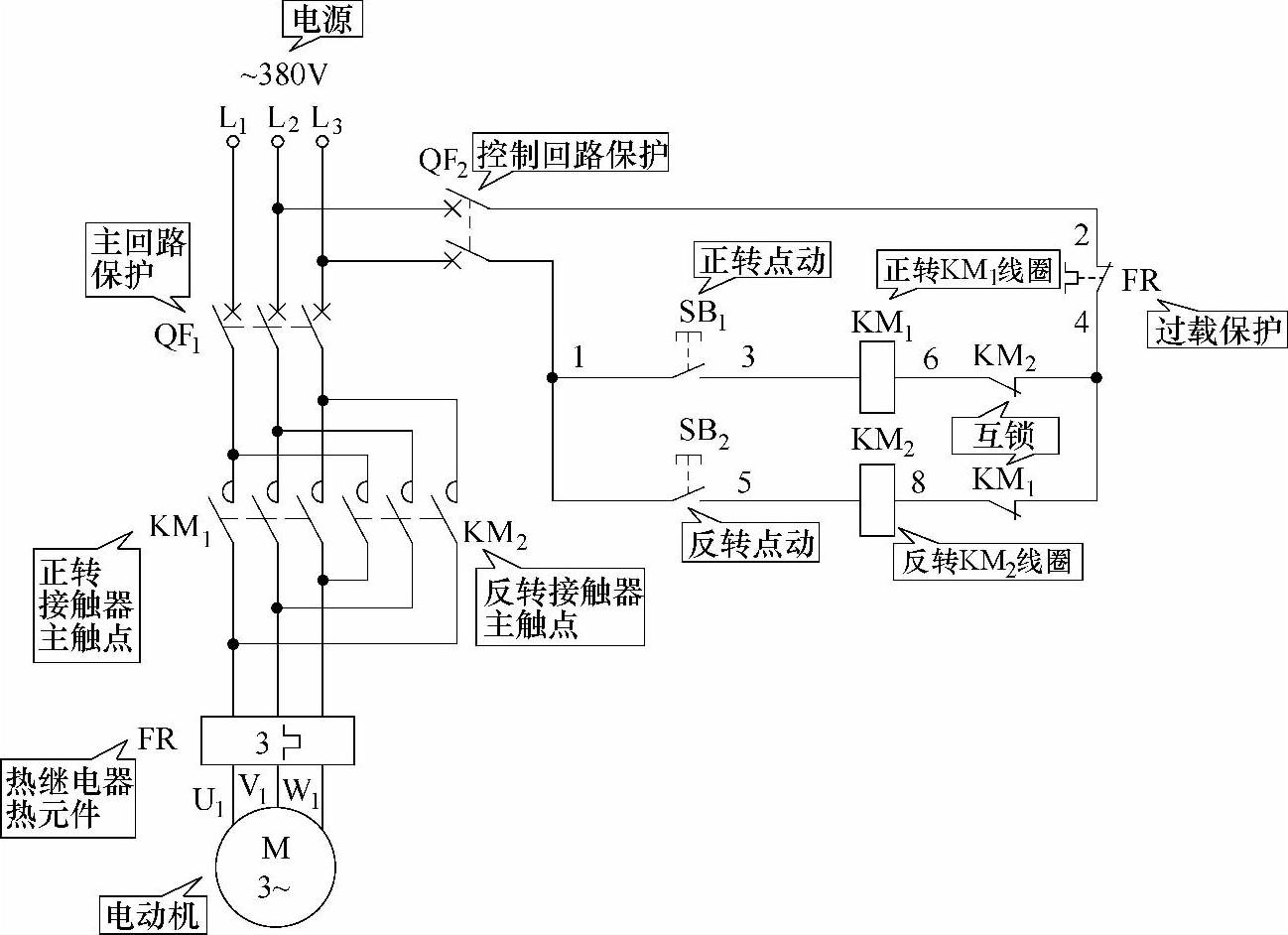

图2-5 只有接触器辅助常闭触点互锁的可逆点动控制电路

图2-5所示为只有交流接触器辅助常闭触点互锁的可逆点动控制电路。从主回路看，通过交流接触器KM₁三相主触点直接将三相电源L₁、L₂、L₃与电动机U₁、V₁、W₁连接，电动机正转运行（三相电源正转时相序为L₁、L₂、L₃或L₃、L₁、L₂或L₂、L3、L1）；反转时交流接触器KM₂三相主触点将L₁相与L₃相，L₃相与L₁相调换了一下，也就是电工行话中所讲的“倒相了”。实际上三相电源相序改变了，那么电源改变为L₃、L₂、L₁与电动机U₁、V₁、W₁连接，电动机反转运行（三相电源反转时相序为L₁、L₃、L₂或L₂、L₁、L₃或L₃、L₂、L₁），从而完成正反转切换。(www.daowen.com)

从控制电路看，本电路只有一种互锁方式，即交流接触器辅助常闭触点互锁，互锁程度不高，但可以应用。此电路实际上就是在两个接触器线圈回路中各串一个对方的常闭触点作互锁保护。

正转点动时，按下正转点动按钮SB₁，正转交流接触器KM₁线圈得电吸合，首先KM₁串联在反转交流接触器线圈回路中的常闭辅助触点断开（保证KM₁工作时，KM₂线圈不能得电），起到互锁作用，同时正转交流接触器KM₁三相主触点闭合，接通电动机电源，电动机正转运行。松开正转点动按钮SB₁，正转交流接触器KM₁线圈断电释放，其三相主触点断开，电动机失电停止工作。

反转点动时，按下反转点动按钮SB₂，反转交流接触器KM₂线圈得电吸合，首先KM₂串联在正转交流接触器线圈回路中的常闭辅助触点断开（保证KM₂工作时，KM₁线圈不能得电），起到互锁作用，同时反转交流接触器KM₂三相主触点闭合，接通电动机电源，电动机反转运行。松开反转点动按钮SB₂，反转交流接触器KM₂线圈断电释放，其三相主触点断开，电动机失电停止工作。
