卷扬机作为提升设备广泛应用在各个领域，特别是在建筑施工中应用得最多。该设备简单、方便、实用，深受使用者青睐。图2-2所示是卷扬机控制电路。

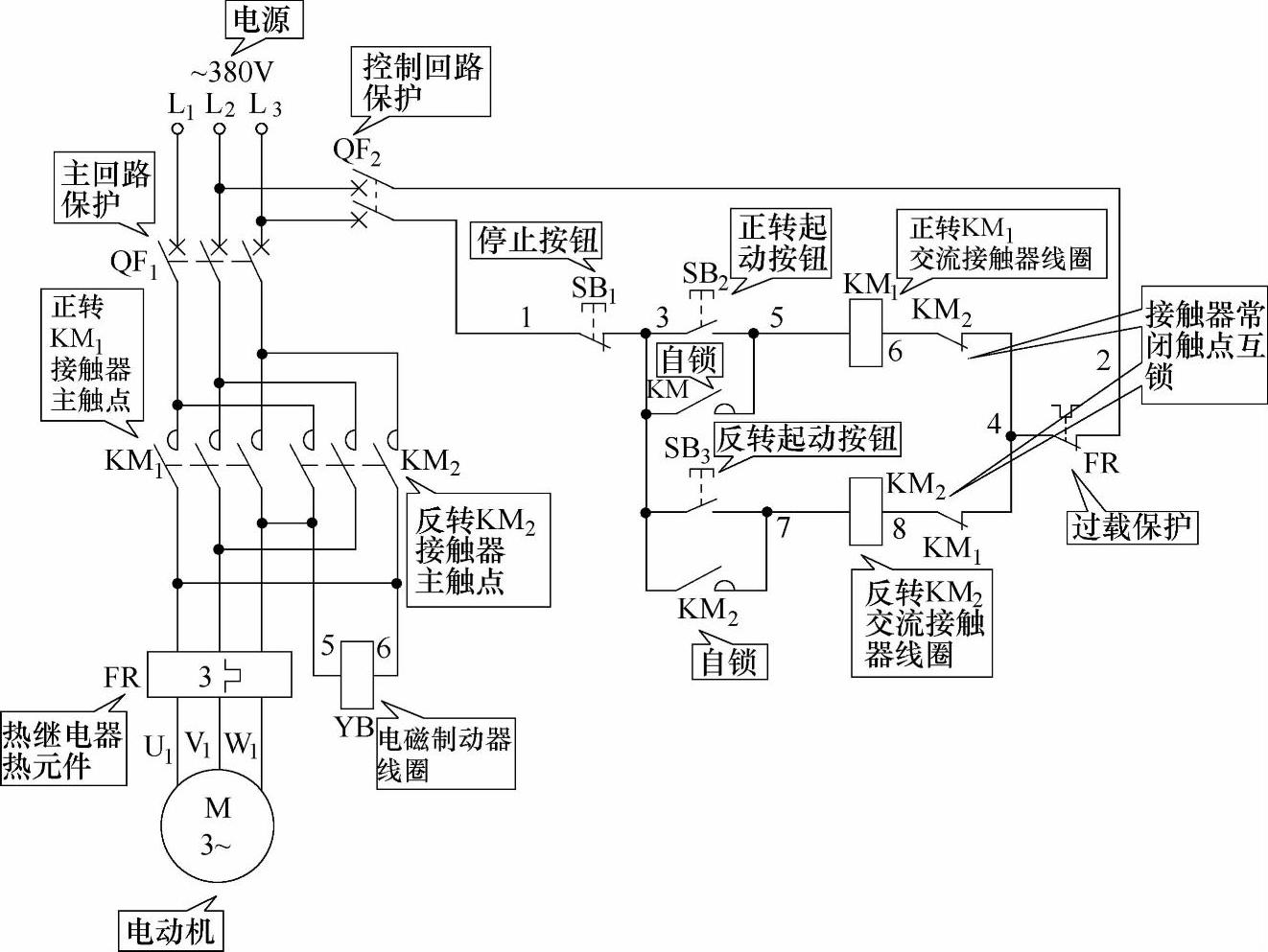

图2-2 卷扬机控制电路（一）(www.daowen.com)

当需要提升（正转）时，则按下正转起动按钮SB₂，交流接触器KM₁线圈得电吸合且自锁，KM₁三相主触点闭合，电磁制动器YB线圈得电松开制动器，电动机正转运行；倘若中途需落下（反转）时，直接按动反转按钮SB₃无效，其原因是反转起动按钮无法控制正转KM₁线圈电源，所以KM₁线圈仍吸合，其串联在反转回路中的常闭触点断开了KM₂线圈回路电源，使反转按钮SB₃操作无效。若需反转，则必须先按下停止按钮SB₁，使已吸合的正转交流接触器KM₁线圈失电释放，其互锁常闭触点恢复常闭状态，才能进行反转操作，此时按下反转起动按钮SB₃，交流接触器KM₂线圈得电吸合且自锁，KM₂三相主触点闭合（三相电源中任意两相调换），电动机反转运行，若中间需要停车，则按下停止按钮SB₁，此时电动机失电停止运行，同时电磁制动器YB线圈失电，电磁制动器制动。从而完成停止操作。

图2-2中，交流接触器KM₁作为正转控制；交流接触器KM₂作为反转控制；YB为制动电磁制动器。
