本电路（见图1-29）是采用两只按钮实现起动、停止、点动控制的。其中SB₁的作用有两种：一是点动控制；二是当连续起动运转后，需停止时，可轻轻按一下点动按钮来实现。需注意的是，在进行停止时，可轻轻按下SB₁，即使将SB₁按到底了，也应尽早松开，按下SB₁的时间越短越好，否则会出现继续点动操作。

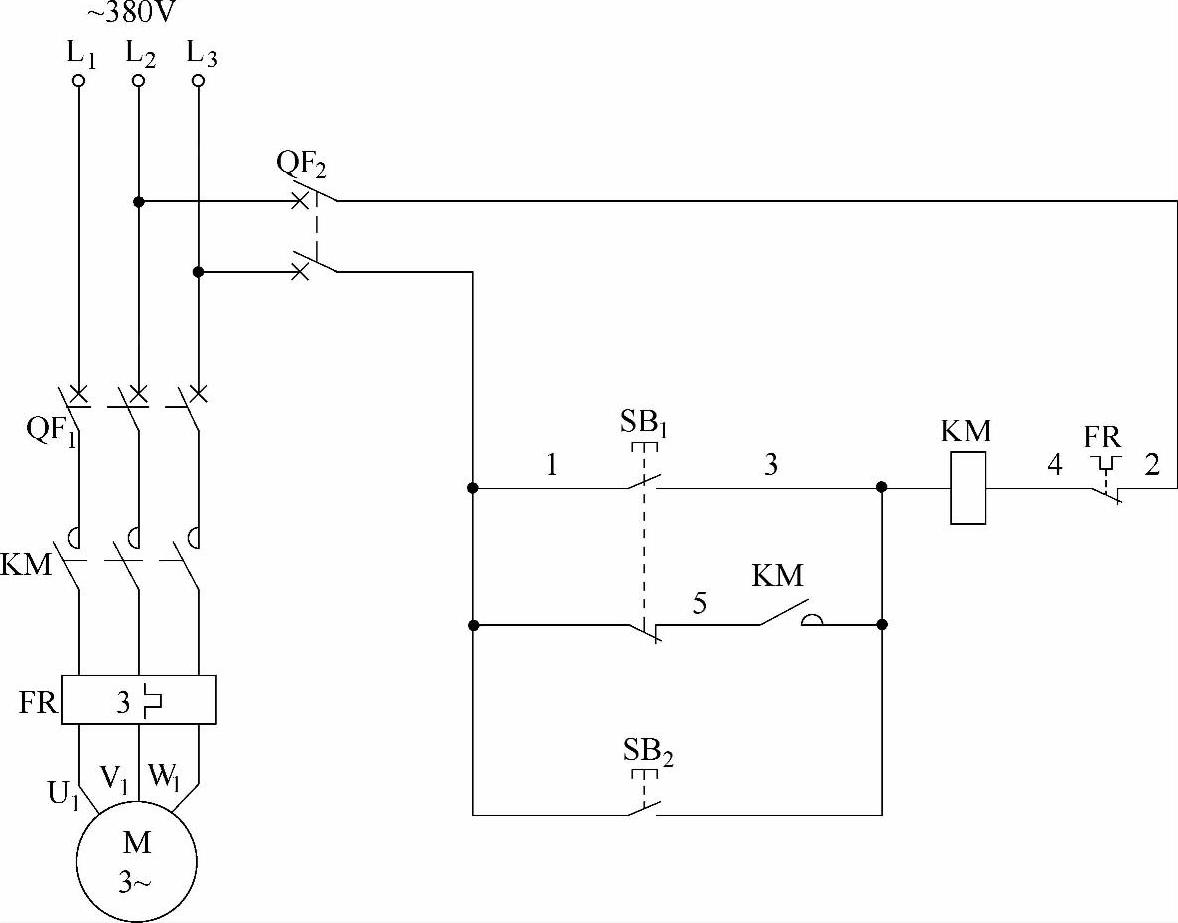

图1-29 单向起动、停止、点动控制电路（十）

起动时，按下起动按钮SB₂（1-3），交流接触器KM线圈得电吸合且KM辅助常开触点（3-5）闭合自锁，KM三相主触点闭合，电动机得电起动运转。(www.daowen.com)

点动时，按下点动按钮SB₁，SB₁的一组常闭触点（1-5）断开，切断交流接触器KM的自锁回路，使KM自锁回路断开而不能自锁；SB₁的另一组常开触点（1-3）闭合，使交流接触器KM线圈得电吸合，KM三相主触点闭合，电动机得电起动运转。松开点动按钮SB₁，其触点恢复原始状态，KM线圈断电释放，KM三相主触点断开，电动机失电停止运转，为点动工作。按下点动按钮SB₁的时间即是电动机点动运转的时间。

在按下起动按钮SB₂后，电动机为连续运转工作状态。需停止时，可轻轻按一下点动按钮SB₁来实现。因为轻轻按下按钮SB₁时，其常闭触点先断开，切断KM的自锁回路，使KM线圈断电释放，KM三相主触点断开，电动机失电停止运转；而按钮SB₁的常开触点因有一定行程，所以轻轻按下时，还不会将此常开触点接通，从而实现停止操作。即使将SB₁按到底了也不要紧，只要立即松开SB₁，电动机就会失电停止运转。
