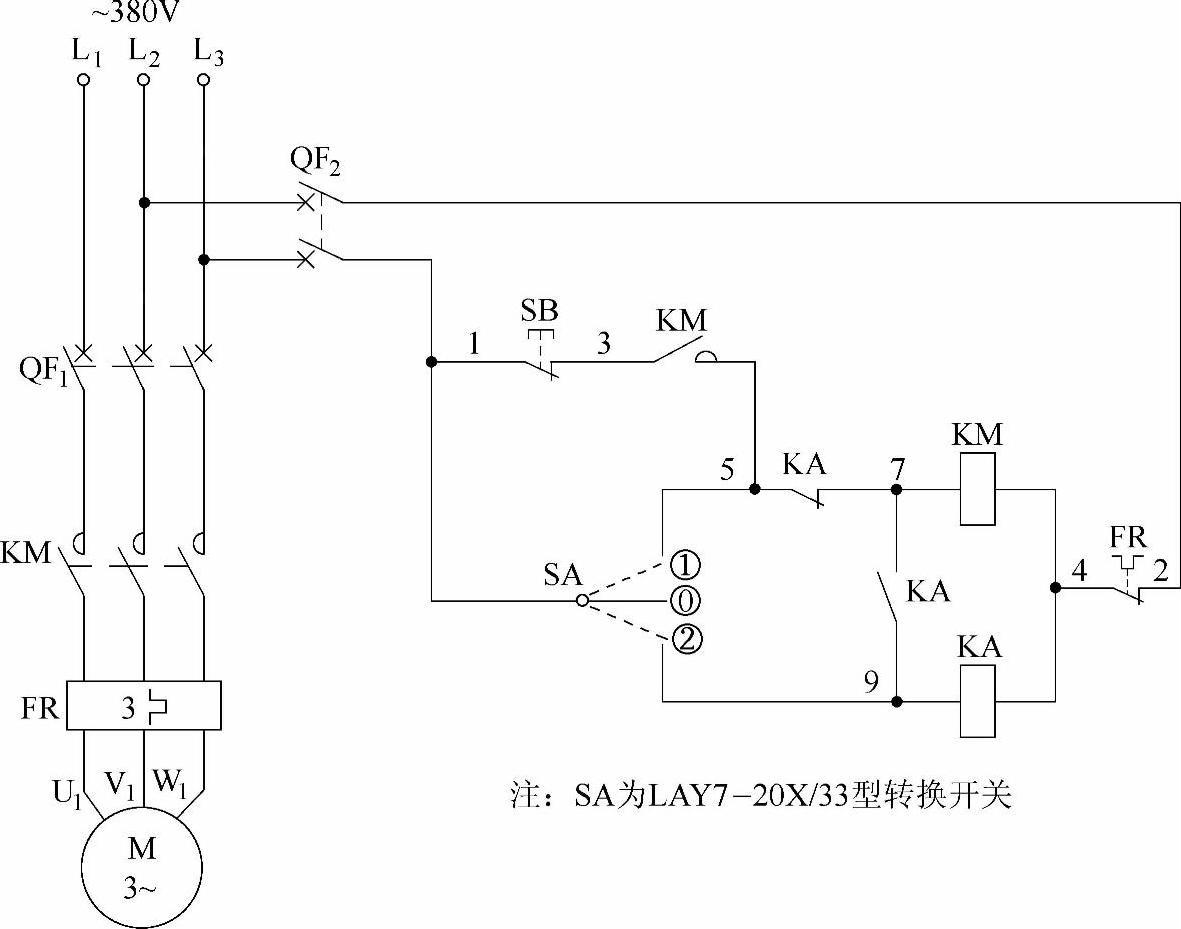

电路如图1-27所示。图中，SA为三挡LAY7-20X/33型自动复位式转换开关，此开关无论被扳至①挡位置还是②挡位置，当松开此转换开关时，自动回到中间停止“0”位置上。

图1-27 单向起动、停止、点动控制电路（八）

点动时，将SA扳向“2”位置（1-9）不放手，中间继电器KA线圈得电吸合，KA常闭触点（5-7）断开，切断交流接触器KM线圈的自锁回路，KA常开触点（7-9）闭合，接通KM线圈回路电源，KM线圈得电吸合，KM三相主触点闭合，电动机得电起动运转；松开转换开关SA，SA自动回到停止“0”位置上，此时SA触点（1-9）断开，中间继电器KA线圈断电释放，KA常开触点（7-9）断开，切断交流接触器KM线圈回路电源，KM线圈断电释放，KM三相主触点断开，电动机失电停止运转。扳动SA转换开关的时间即是电动机的点动运转时间。(www.daowen.com)

起动时，将转换开关SA扳至“1”位置（1-5）后松开，交流接触器KM线圈得电吸合且KM辅助常开触点（3-5）闭合自锁，KM三相主触点闭合，电动机得电起动运转。

停止时，按下停止按钮SB（1-3），断切交流接触器KM线圈回路电源，KM线圈断电释放，KM三相主触点断开，电动机失电停止运转。
