电路控制:起动、停止、点动的实现方法

电路如图1-26所示。其中,SB1按钮有两种作用:轻轻按下时为停止操作;将此按钮按到底时为点动操作。SB2为起动操作按钮,在操作此按钮时,按住SB2的时间需大于KT的设定延时时间(设定为5s),方可完成对电动机的连续运转控制。

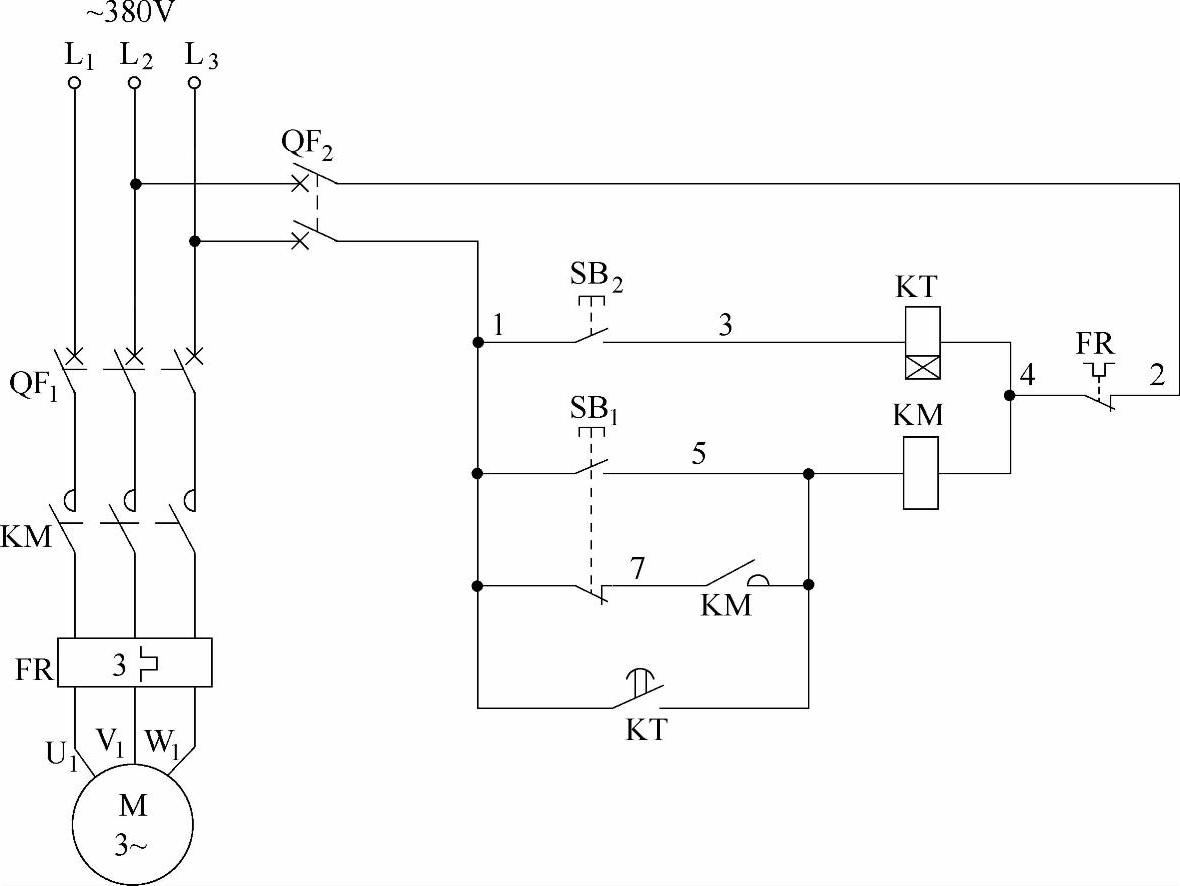

图1-26 单向起动、停止、点动控制电路(七)

点动时,可随意按下点动按钮SB1不放手,SB1的一组串联在KM自锁回路中的常闭触点(1-7)断开,切断KM的自锁回路,使KM线圈不能自锁;同时SB1的另一组常开触点(1-5)闭合,接通交流接触器KM线圈回路电源,KM线圈得电吸合,KM三相主触点闭合,电动机得电起动运转。松开被按下的点动按钮SB1,交流接触器KM线圈断电释放,KM三相主触点断开,电动机失电停止运转,从而实现点动操作。按下按钮SB1到松开按钮SB1的时间即是电动机的断续(点动)运转时间。(www.daowen.com)

起动时,长时间按住起动按钮SB2(1-3),也就是说按下按钮SB2的时间要大于KT的设定延时时间,得电延时时间继电器KT线圈得电吸合并开始延时。注意在按下按钮SB2时到KT延时时间结束前,电动机处于停止运转状态。经KT一段延时(5s)后,KT得电延时闭合的常开触点(1-5)闭合,接通交流接触器KM线圈回路电源,KM线圈得电吸合且KM辅助常开触点(5-7)闭合自锁,KM三相主触点闭合,电动机得电连续起动运转。此时可松开被按下的起动按钮SB2(1-3),得电延时时间继电器KT线圈断电释放,KT得电延时闭合的常开触点(1-5)恢复原始常开状态,为停止操作做准备。

停止时,轻轻按下点动按钮SB1,SB1的一组串联在KM线圈自锁回路中的常闭触点(1-7)断开,切断了交流接触器KM线圈回路电源,KM线圈断电释放,KM三相主触点断开,电动机失电停止运转。
