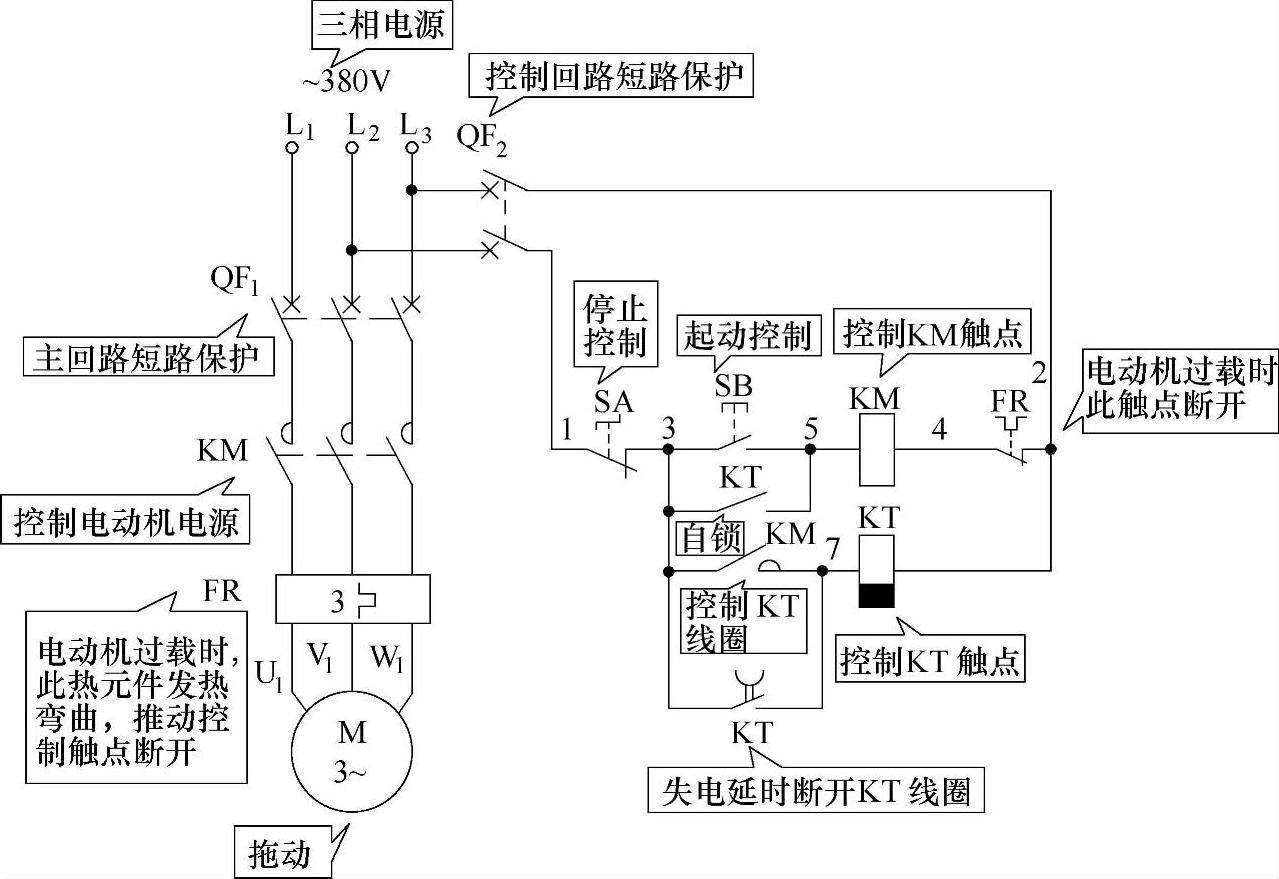

短暂停电自动再起动电路（一）如图1-13所示。

图1-13 短暂停电自动再起动电路（一）

首先合上主回路断路器QF₁、控制回路断路器QF₂，为电路工作提供准备条件。

起动时，按下起动按钮SB（3-5），交流接触器KM、失电延时时间继电器KT线圈均得电吸合且KT不延时瞬动常开触点（3-5）闭合自锁，KM三相主触点闭合，电动机得电正常运转。与此同时，KT失电延时断开的常开触点（3-7）立即闭合，为电网出现短暂停电恢复再起动做准备。(www.daowen.com)

当供电电源出现短暂停电又恢复正常时，在停电的瞬间，交流接触器KM、失电延时时间继电器KT线圈均断电释放，KT开始延时，在KT的设定延时时间内恢复供电，KT失电延时断开的常开触点（3-7）仍处于闭合状态，又重新使KT线圈得电吸合，并使交流接触器KM线圈得电工作，KM三相主触点闭合，电动机又重新得电继续运转工作。

当供电出现停电时间过长时（超出了KT的设定时间），KT失电延时断开的常开触点（3-7）断开，即使再来电，也因形不成回路而无法进行自动再起动控制。

在停止时需注意的是，断开停止转换开关SA（1-3）的时间必须要大于KT的设定时间，否则会出现自动再起动控制。
