如何用一个按钮控制电动机起停?

一般用两个按钮控制一台电动机的起动和停止,但在某些特殊场合(如多点控制和远距离控制时,需要大量的导线和按钮,以节省连接导线和减少按钮数目)或某些特殊设备上,需要采用单按钮控制电动机的起动和停止。

仅用一只按钮控制电动机的起动和停止电路如图1-12所示。

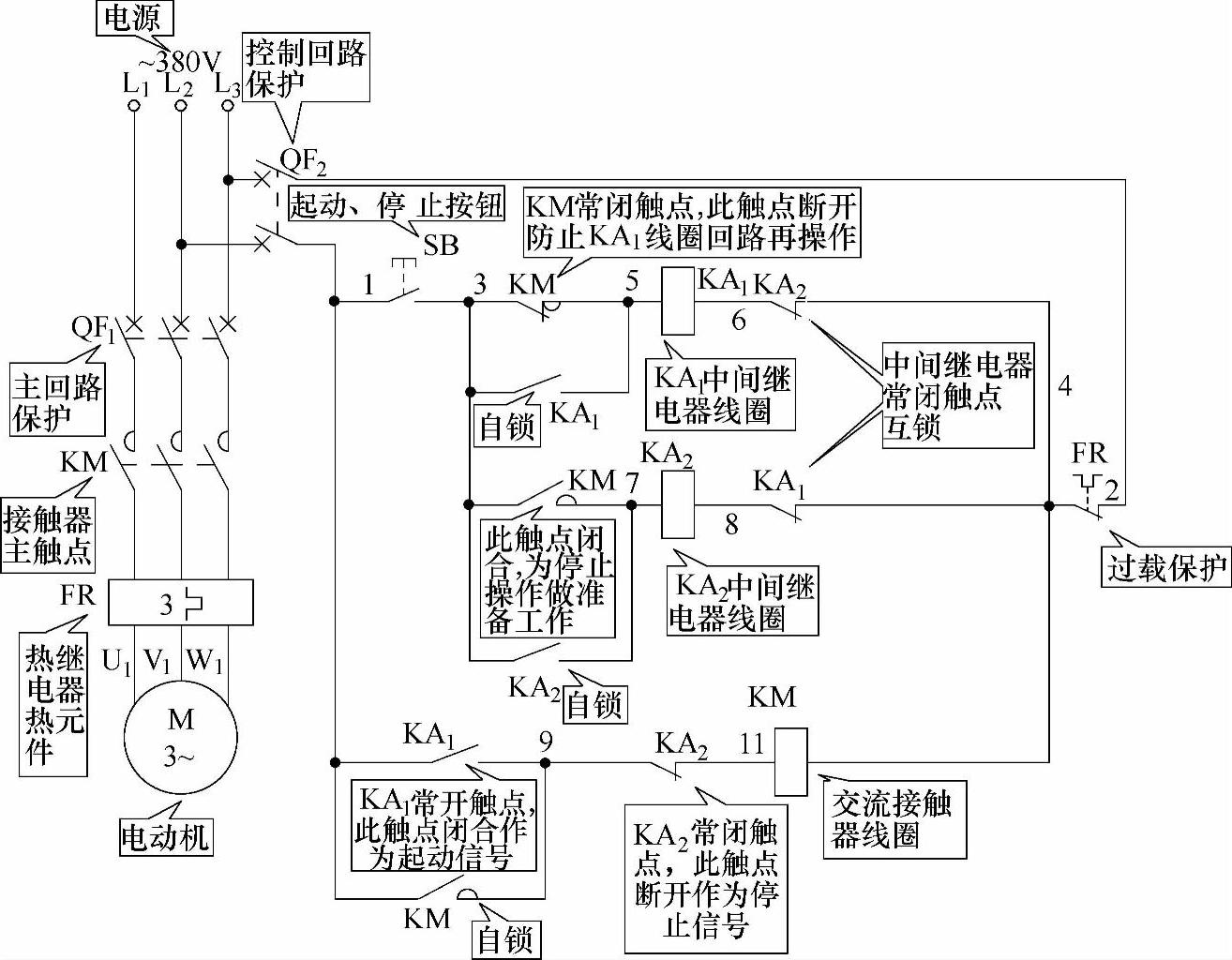

图1-12 用一只按钮控制电动机起停电路(www.daowen.com)

起动时,按下按钮SB,中间继电器KA1线圈得电吸合,KA1常开触点闭合,交流接触器KM线圈得电,KM吸合并自锁,其三相主触点闭合,电动机起动运转。KM的常开辅助触点闭合,常闭辅助触点断开,这时,中间继电器KA2的线圈因KA1的常闭触点已断开而不能得电,所以KA2不能吸合。松开按钮SB,因KM已自锁,所以交流接触器KM线圈仍得电吸合,电动机继续运转。但这时KA1因SB松开而失电释放,其常闭触点复位,为接通KA2做好了准备。

需要停车时,第二次按下按钮SB,这时中间继电器KA1线圈通路被KM常闭触点切断,所以KA1线圈不会吸合,而KA2线圈得电吸合。KA2线圈吸合后,其常闭触点断开,切断KM线圈电源,KM失电释放,其三相主触点断开,电动机失电停转。

此电路非常巧妙,可举一反三应用在其他控制场合中。
