电动机转向控制电路优化方案

时间:2023-06-17 理论教育 版权反馈
【摘要】:在某些场合,只允许电动机按一个指定的方向运转,即使当电动机相序因外线路检修后或其他原因而反向时,也要保证电动机按指定方向运转,否则会造成人身及设备事故。图1-10 CQX-1型错断相保护器的电气工作原理图利用CQX-1型错断相保护器锁定电动机运转方向的控制电路如图1-11所示。该电路的最大特点是无论电源相序如何变换,均能自动转换为正相序,使电动机旋转方向一直保持不变。

电动机转向控制电路优化方案

在某些场合,只允许电动机按一个指定的方向运转,即使当电动机相序因外线路检修后或其他原因而反向时,也要保证电动机按指定方向运转,否则会造成人身及设备事故。利用CQX-1型错断相保护器来完成上述要求,经实际使用表明,这样操作安全可靠,效果理想,实用性强。

CQX-1型错断相保护器的电气工作原理图如图1-10所示。在正常情况下(正相序、无断相时),信号检测电路电源R1R4C1C3及UR整流。此时,桥式整流UR输出电压接近于0V,晶体管VT1截止、VT2导通使继电器K得电吸合。一旦出现错相或断相时,在信号检测整流桥UR的输出端便会有信号电压产生,VT1导通,VT2截止,继电器K失电释放,从而切断交流接触器(KM1或KM2)线圈的控制电源,交流接触器失电释放,其三相主触点断开,电动机停止工作。

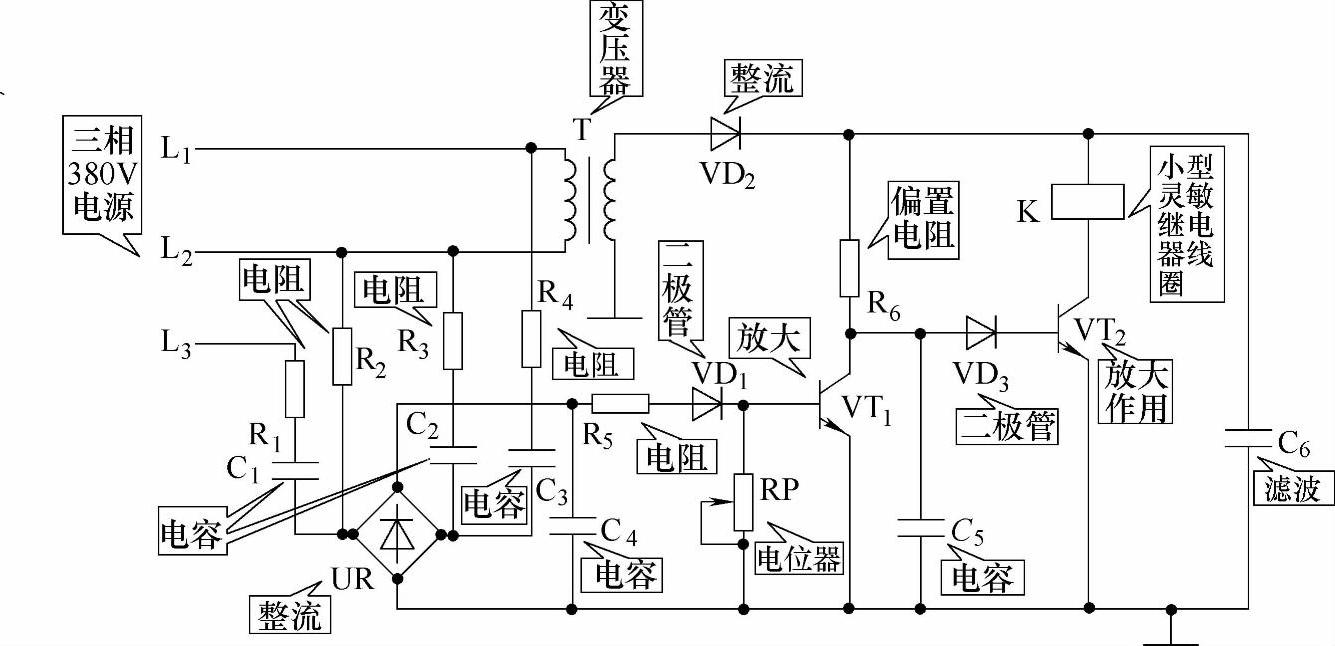

图1-10 CQX-1型错断相保护器的电气工作原理图

利用CQX-1型错断相保护器锁定电动机运转方向的控制电路如图1-11所示。(www.daowen.com)


图1-11 电动机固定转向控制电路

当三相电源相序正确时(即正相序),CQX-1型错断相保护器的信号检测继电器K吸合动作,其常闭触点断开,常开触点闭合,给正转交流接触器KM1提供控制电源,若按下起动按钮SB2,交流接触器KM1线圈得电吸合并自锁,其主触点闭合接通三相电源,电动机M得电正转运行;当三相电源相序不正确时(即逆相序),CQX-1型错断相保护器的信号检测继电器K失电释放,其常闭触点恢复常闭,常开触点恢复常开,将正转接触器KM1回路电源切断,同时接通了反转接触器KM2线圈控制电源,若按下SB2,交流接触器KM2线圈得电吸合并自锁,其主触点闭合,接通三相电源,电动机得电正转运行(此时利用反转接触器KM2再将逆相序变换为正相序,即反、反得正的道理)。该电路的最大特点是无论电源相序如何变换,均能自动转换为正相序,使电动机旋转方向一直保持不变。

目前,市场上销售的同类产品很多,功能更多,可举一反三选择使用。
