电动机短暂停电自动再起动电路带记忆停止及报警指示

时间:2023-06-17 理论教育 版权反馈
【摘要】:当线路停电时间超出设定时间后重新来电,则电动机无法再自动起动,同时电铃HA发声报警,告知工作人员进行处理。图1-1 带有记忆停止及报警指示的电动机短暂停电再来电自动再起动电路按下起动按钮SB2,交流接触器KM线圈得电吸合。同时,KA1的常闭触点断开,为线路跳闸停电后及时恢复供电重新自动起动电动机M做准备。图1-1中,HL1为停止兼电源指示灯;HL2为电动机运转指示灯。

电动机短暂停电自动再起动电路带记忆停止及报警指示

本电路在线路停电时间小于设定时间的情况下,可以实现自动快速再起动(必须是电动机在运行时出现停电情况)。当线路停电时间超出设定时间后重新来电,则电动机无法再自动起动,同时电铃HA发声报警,告知工作人员进行处理。

带有记忆停止及报警指示的电动机短暂停电再来电自动再起动电路如图1-1所示。

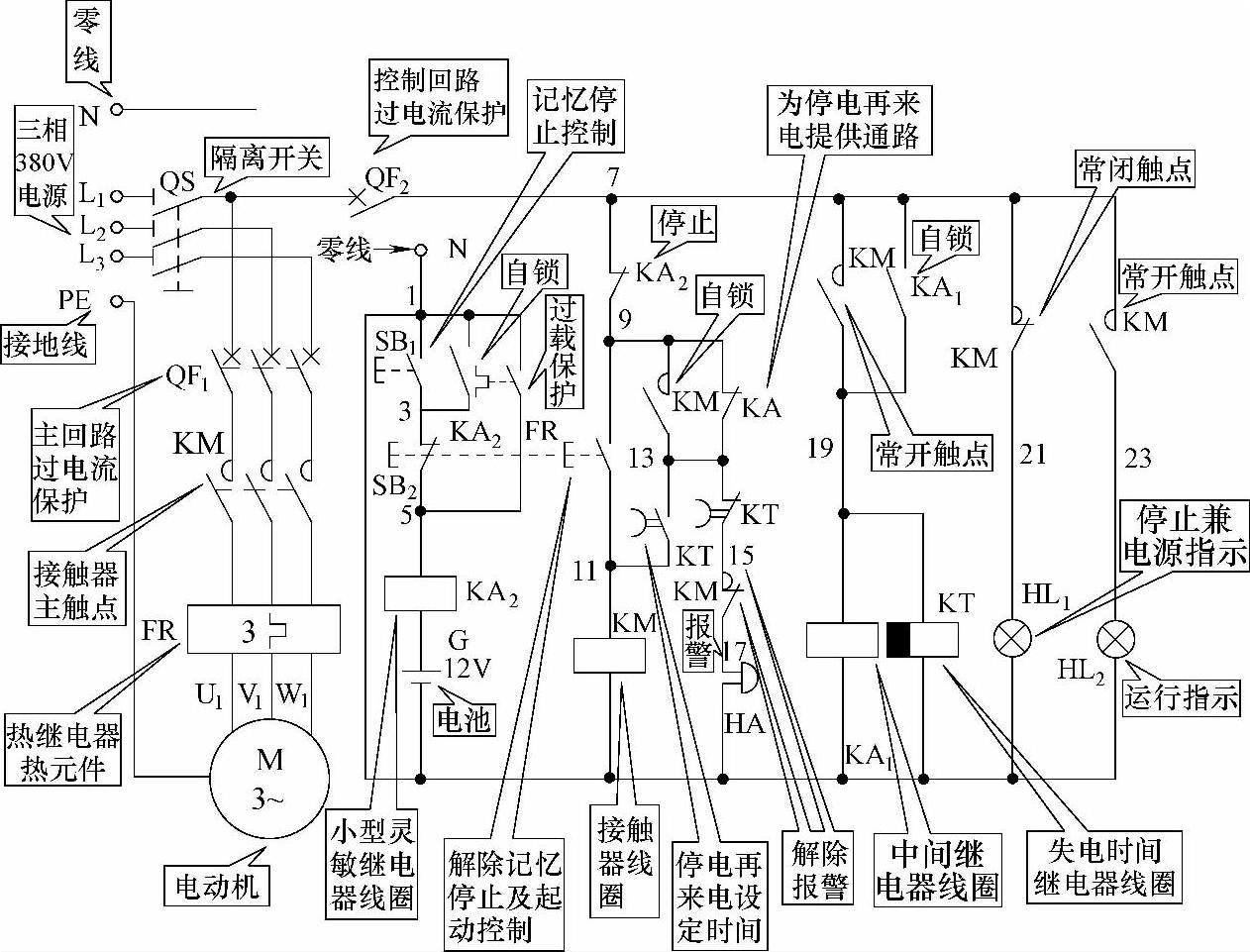

图1-1 带有记忆停止及报警指示的电动机短暂停电再来电自动再起动电路

按下起动按钮SB2(3-5常闭、9-11常开),交流接触器KM线圈得电吸合。KM三相主触点闭合,电动机M起动运转;KM的辅助常开触点(7-19)闭合,使中间继电器KA1和时间继电器KT线圈同时得电吸合,且KA1(7-19)的常开触点闭合自锁,KT延时断开的常开触点(11-13)闭合,使KM(9-13)自锁,电动机M正常运转。同时,KA1的常闭触点(9-13)断开,为线路跳闸停电后及时恢复供电重新自动起动电动机M做准备。(www.daowen.com)

当线路跳闸停电时,KM、KA1、KT线圈同时失电释放,电动机M停止工作,由于KA1线圈的失电释放,使并联在KM自锁常开触点上的常闭触点KA1(9-13)恢复常闭状态;同时KT的失电延时断开触点(11-13)延时断开,假如在KT延时时间内(整定为3min)供电恢复正常,KM则通过小型灵敏继电器KA2的常闭触点(7-9)、KA1的常闭触点(9-13)、KT的延时断开的常开触点(11-13)形成回路而自动吸合,使电动机M立即起动运转。在正常停车时,按下停止按钮SB1(1-3),KA2线圈得电吸合并自锁。KA2的常闭触点(7-9)断开,切断了交流接触器KM线圈回路电源,KM失电释放,KM的三相主触点断开,使M失电停止运转。当M出现过载时,热继电器FR动作,其常开触点(1-5)闭合,使KA2立即得电吸合,同样切断KM线圈回路,KM失电释放,M停止运转,如果FR动作后没有复位,控制回路无法重新起动工作,必须在故障排除后或FR自动复位后,方可重新起动。

当机器在运转过程中,线路停电时间超出设定时间后重新来电,则电动机M也无法再自动起动,同时使电铃HA回路接通报警,告知工作人员进行处理。按下SB1(1-3),报警解除。

图1-1中,HL1为停止兼电源指示灯;HL2为电动机运转指示灯。
