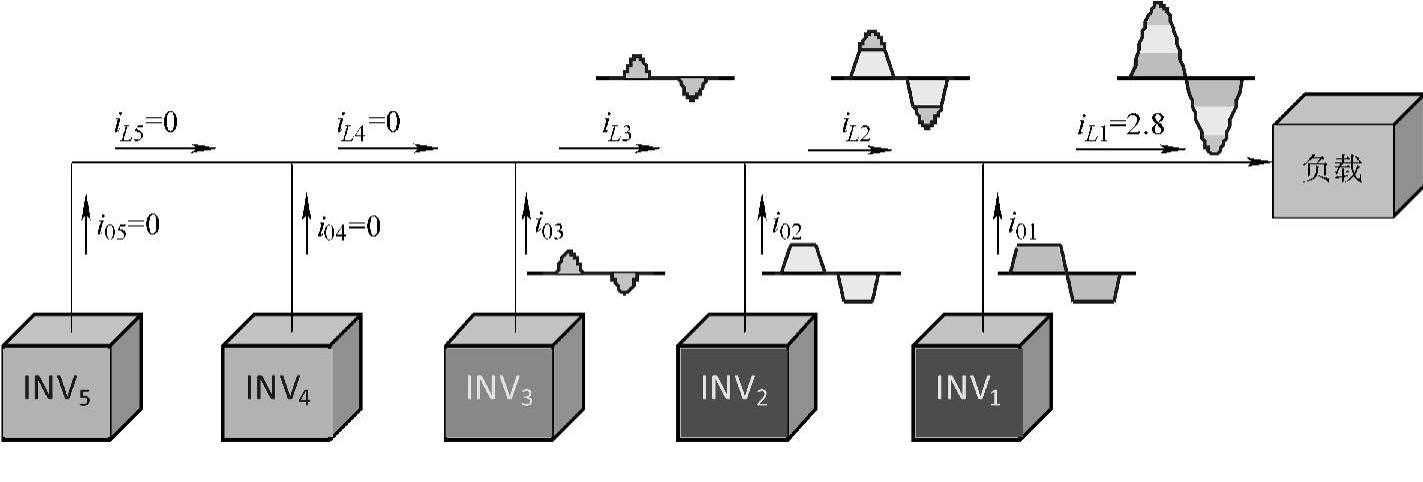

图7-33所示为削顶限幅输出控制的逆变器并联系统示意。图中假设总负载电流为2.8i_m，则其中2个逆变器（INV₁和INV₂）的输出是幅值为I_m的削顶正弦波，总负载电流与INV₁和INV₂输出电流之差值由INV₃承担，而INV₄和INV₅零输出待机。

图7-33 削顶限幅输出控制的逆变器并联系统

图7-34所示为削顶限幅输出控制下三单元逆变器并联运行仿真结果，各图中波形自上而下分别是并联系统输出电压u₀、总负载电流i₀和各模块之输出电流i₀₁、i₀₂、i₀₃。图7-34a为纯电阻性负载下的电流分担情况，40ms时刻前INV₃处于待并机状态，负载

(www.daowen.com)

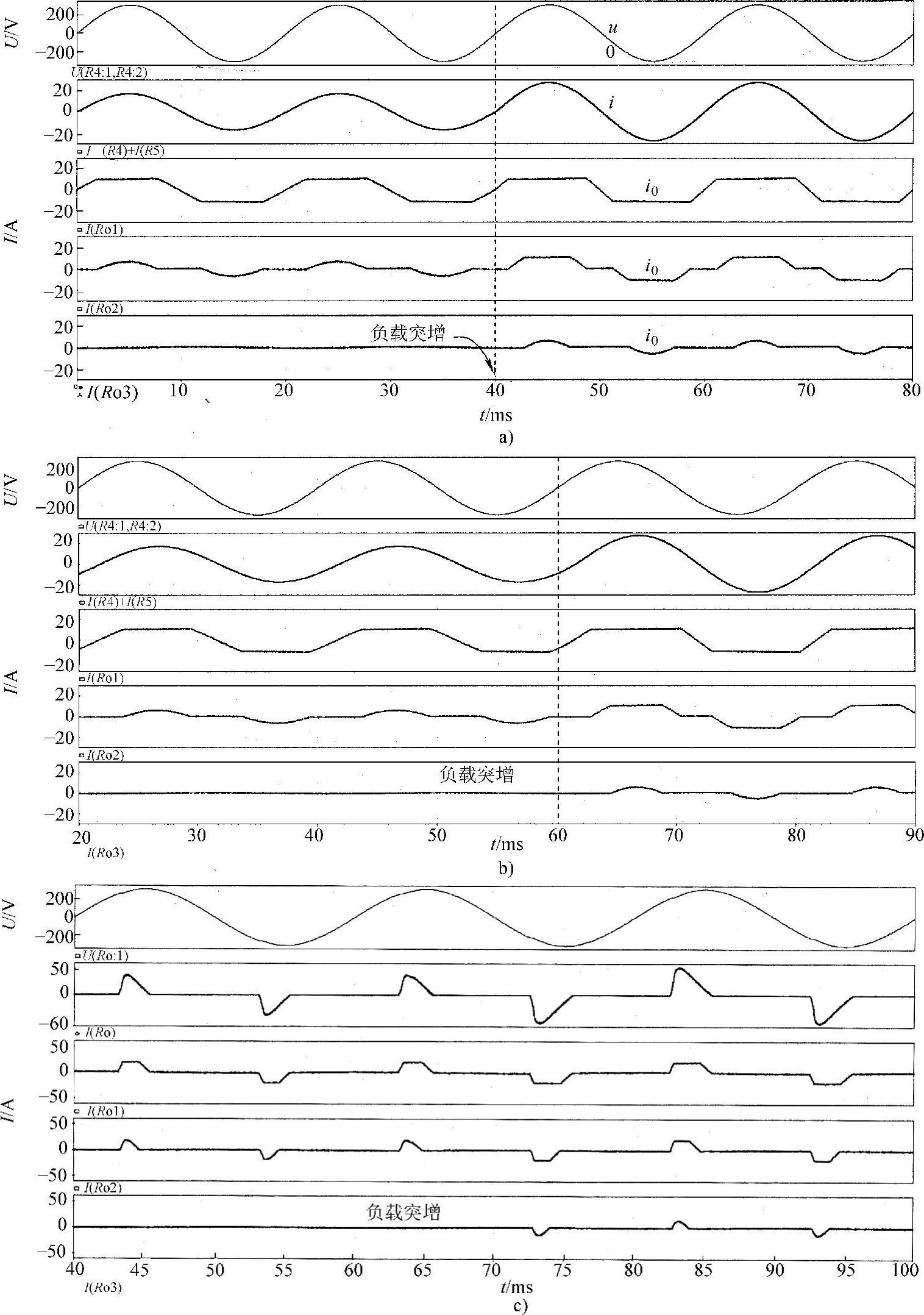

图7-34 削顶限幅输出下三单元逆变器并联仿真工作波形

a）阻性负载，40ms处负载突增 b）阻感性负载，60ms处负载突增 c）整流型负载，70ms处负载突增

电流由INV₁和INV₂分担，其中INV₁削顶限幅输出，INV₂则分担余下部分电流；40ms时刻负载突增，即使INV₂也达削顶限幅值输出也不能满足负载需求，故INV₃立即由待并机状态转入并联运行向负载供电，并维持系统输出电压稳定。图7-34b为阻感性负载并在60ms发生负载突增时的仿真结果，各逆变器分担电流情况与阻性负载时类似；图7-34c为整流型负载并在70ms发生负载突增时的仿真结果，尽管各逆变器分担非线性负载电流，但这种削顶限幅输出的逆变器并联控制也还是较容易实现的（实际上，只要逆变器被削顶限幅输出，其输出电流已属非线性）。
