设有n个相同逆变器单元并联,每个逆变单元的额定输出电流为im,负载电流iL=k·im+ik+1,其中k≤n,ik+1<im。如图7-32所示,控制使其中的k个单元供出各自额定功率,仅由1个单元供出其额定值的一部分ik+1,其余(n-k-1)个单元处于待并机状态。
在上述并联系统中,各逆变器单元均含有电压、电流环,任意单元均可根据负载变化工作在电压源输出或限流输出控制模式下。电压源输出控制模式下,逆变器采用电压、电流双闭环控制,确保整个并联系统输出电压的稳定;限流输出控制模式下,电压环不起调节作用,输出电流被控制在由其容量限定的固定值上。并联系统公共端总输出电流是各限流并联单元的限幅电流与电压源输出控制单元自动跟踪负载输出电流之和。
依上述并联输出控制思想建立的逆变器并联运行系统,可被理解为一个自建“微电网”系统,由其中之一个逆变器单元按电压源输出控制方式建立系统电压稳定,而其他逆变单元只要按电流输出控制模式依负载变化需求并“网”工作或离“网”待机,这也意味着实际投入并联运行的逆变器单元数将随负载变化情况而发生变化。显然,如果各逆变单元是等容量的,则并网工作的所有单元是电流均等输出的;而对于容量不相等逆变单元的并联,这种并联方式依然可行,虽然各单元输出电流可能不相等,但并不影响系统运行的稳定性和可靠性。
逆变器限流输出控制可采用两种方式实现:削顶限幅输出和正弦波限幅输出。削顶限幅容易实现,适用于各类性质负载,但逆变器输出非正弦畸变,也不利于逆变器的输出滤波器设计;正弦限幅输出控制的优点是输出电流纯正弦,但是实现相对较难,尤其在非纯阻性负载甚至非线性负载条件下。(www.daowen.com)

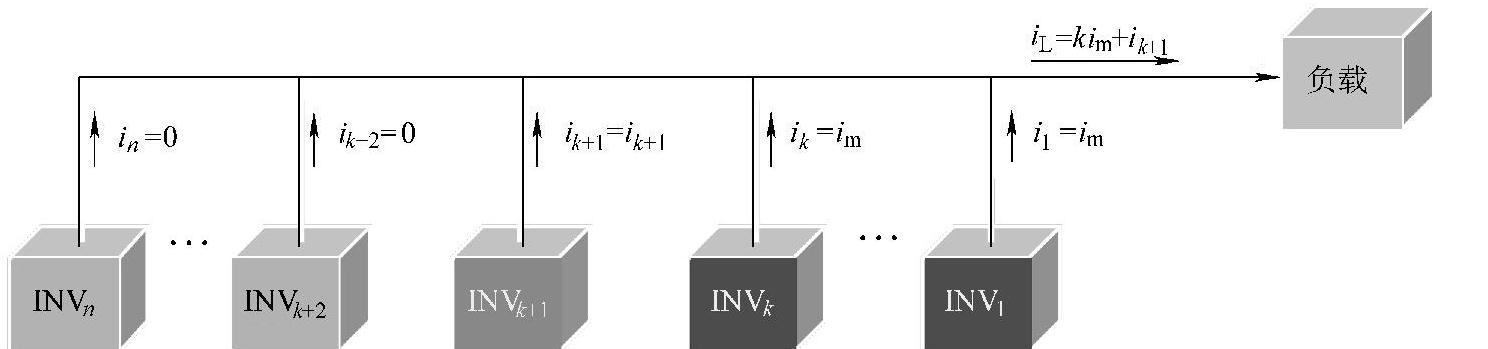

图7-32 按容量自动限流输出控制逆变器并联系统
