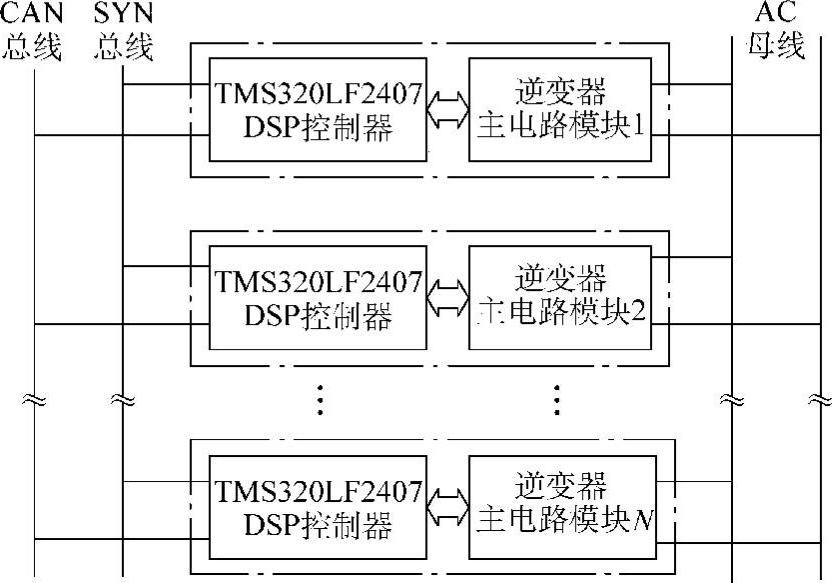

如7.4节所述基于参考电压基准补偿的环流抑制技术，需要设置专用均流母线来传送各并联单元的电流数据。利用并联逆变器单元主控制芯片TMS320LF2407自身所带CAN总线接口，采用CAN总线通信的方式传输均流控制数据，实现逆变器并联运行控制。并联系统结构图如图7-26所示，SYN母线作为传递逆变器之间的同步信息，CAN总线作为传递逆变器之间电流等信息的数据通信总线，逆变器模块采用瞬时电压电流双闭环控制，根据自身和其他模块工作信息的综合实现并联均流控制。

图7-26 基于总线技术的并联系统结构图

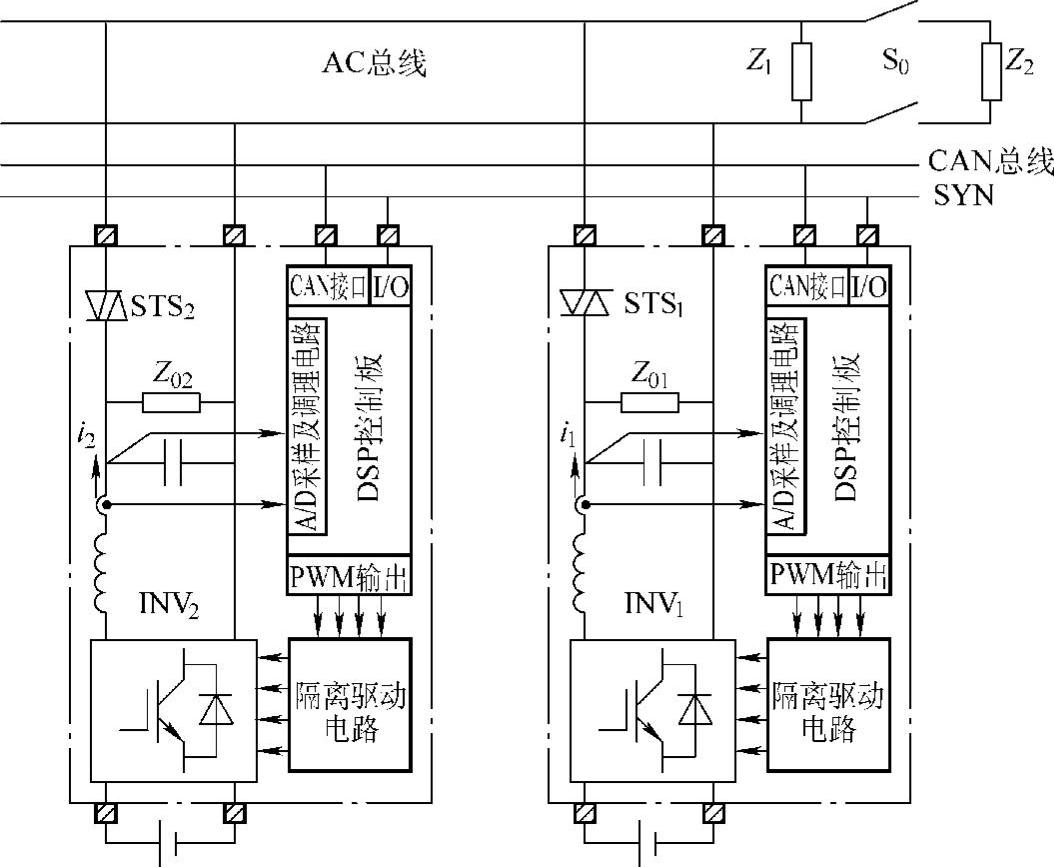

图7-27为两单元并联实验系统原理构成，其中CAN总线作为均流母线，同步母线SYN实现争主同步逻辑。

图7-27 两单元并联实验系统原理构成

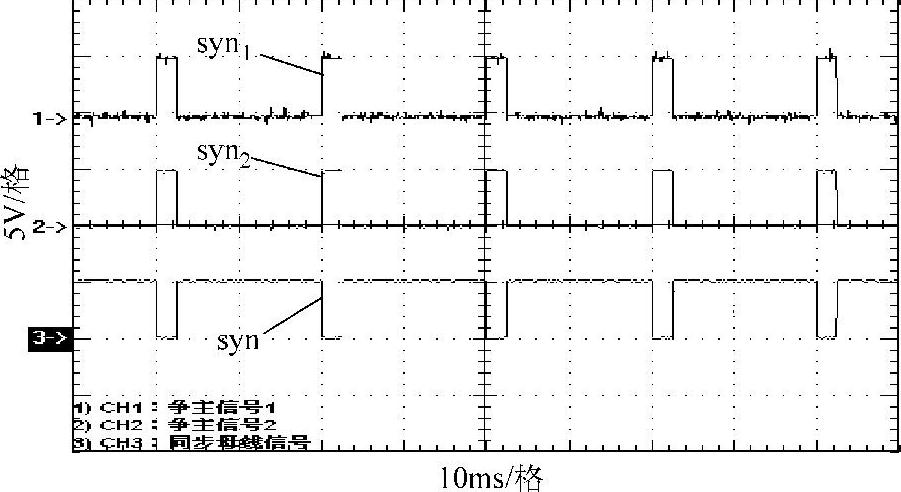

图7-28为系统稳态各单元争主同步脉冲（syn₁、syn₂）和同步信号（syn）实验波形，系统实现了准确可靠的同步。

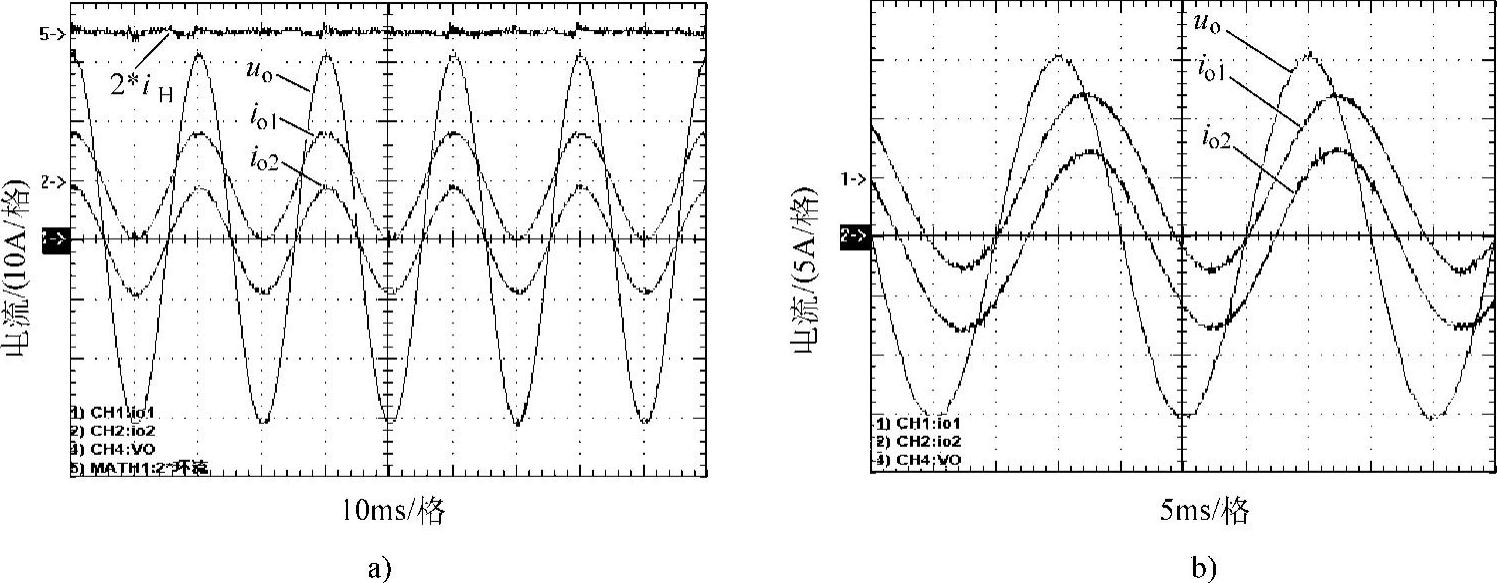

图7-29a、图7-29b分别是阻性负载和感性负载条件下的并联实验波形，图中i_o1和i_o2分别是INV₁和INV₂的输出电流，u_o是负载端电压，2i_H为两倍的环流值。

图7-28 同步脉冲波形

(www.daowen.com)

图7-29 阻性负载、感性负载下的并联实验波形

a）阻性负载 b）感性负载

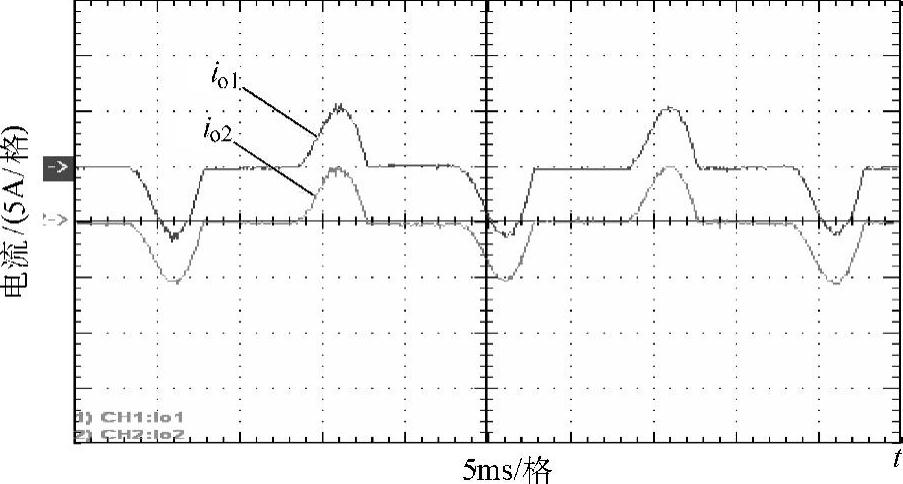

图7-30为非线性负载（带电容滤波的二极管不控整流、后接电阻负载）条件下的并联实验波形。

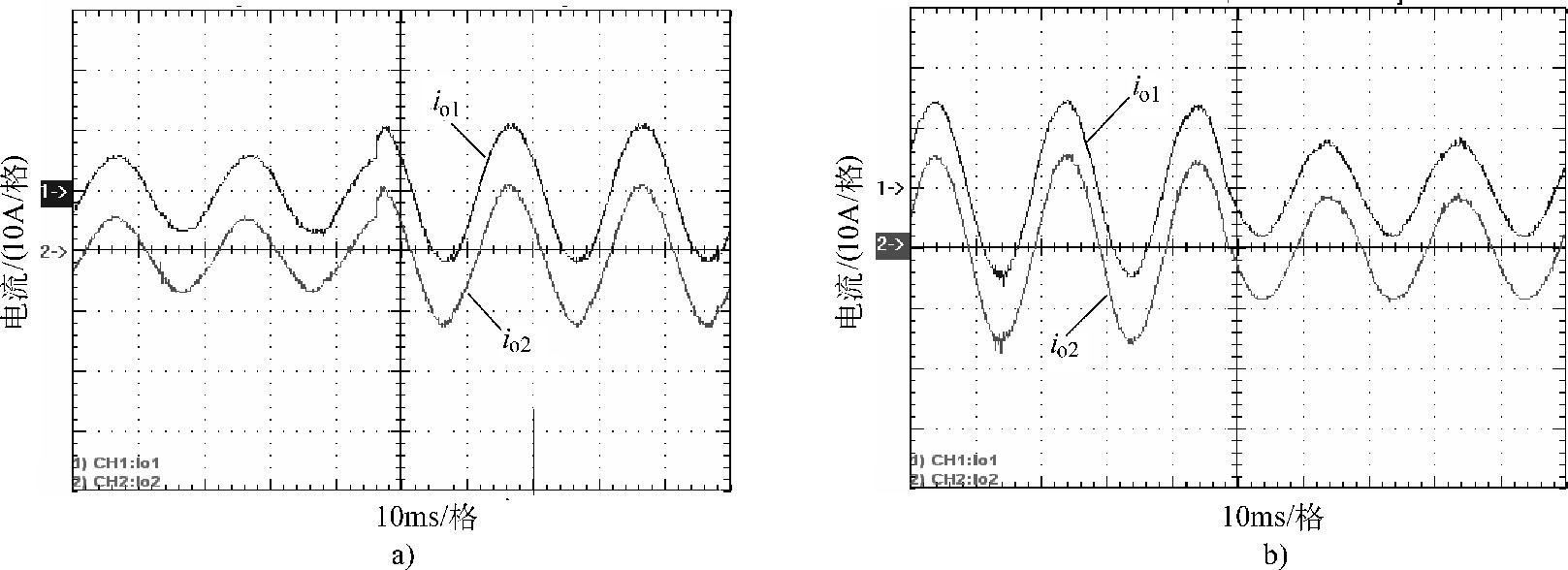

图7-31a、b分别是并联系统在负载突增和负载突减时的实验波形，在暂态调整过程中，未出现明显的负载不平衡，表明系统具有良好的动态响应性能。

图7-30 整流型负载条件下的并联实验波形

图7-31 负载突变条件下的并联系统动态响应实验

a）负载突增响应 b）负载突减响应

可见，逆变器并联系统获得了良好的静、动态均流控制效果，系统仅需两条控制互连线，且传输信号皆为数字信号，抗干扰性强、可靠性高。
