如图7-1所示,两台逆变器模块并联运行等效电路模型。和分别是两个逆变器输出SPWM电压波中所含的基波分量,、则分别是各自输出端电压,o是并联结点电压(即负载电压);L1与C1、L2与C2分别代表两个逆变器的输出滤波电感、电容,滤波电感连接电阻及其内阻分别rL1和rL2表示,而r1和r2表示并联连接(导线)电阻,Zo为公共负载。

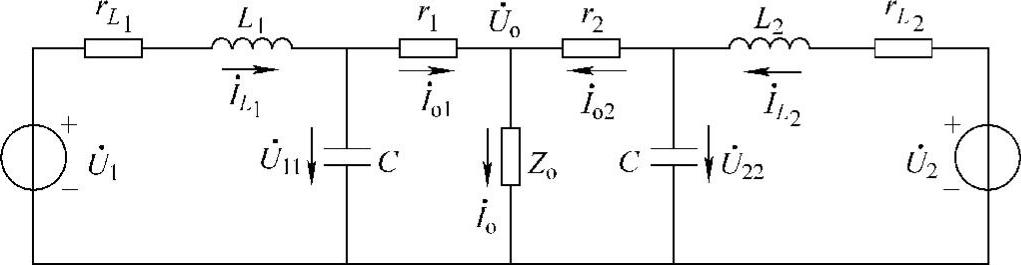

图7-1 两台逆变器并联运行等效电路

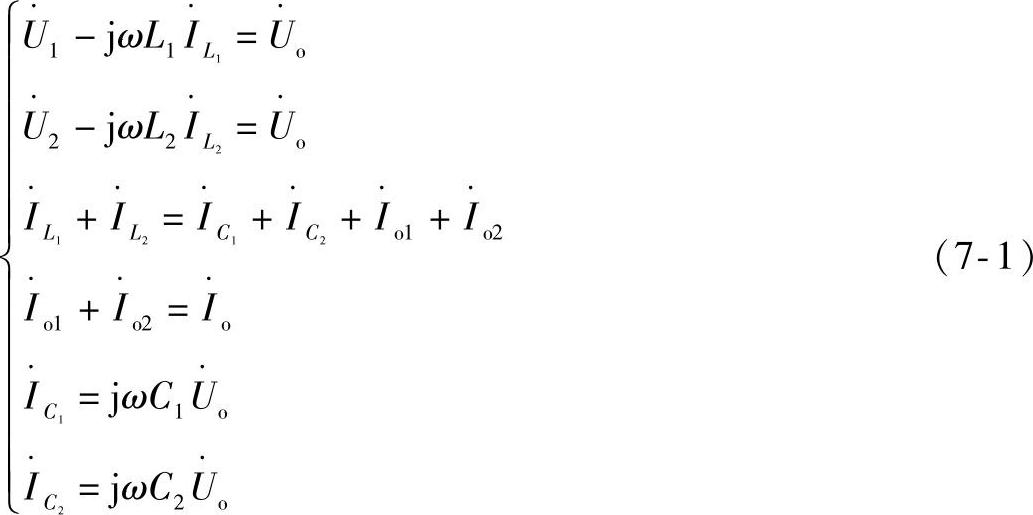

通常连接导线很短,为了简化分析,忽略rL1和rL2、r1和r2的影响。根据图7-1可列出以下电路基本方程:
(www.daowen.com)

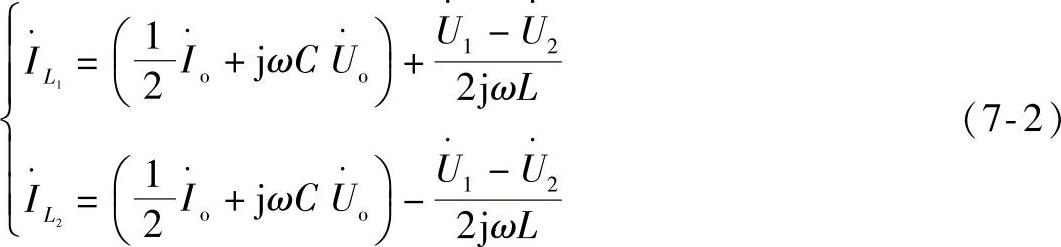

式中,、分别是流入电容C1、C2的电流,当C1=C2=C,L1=L2=L时,可推得
由式(7-2)可得出以下基本结论:①当时,U o,两个逆变器对负载电流是均分的;②当时,、由负载电流分量和环流分量两部分组成,两个逆变器对负载电流的分担是不均衡的;③当与同相位时,不同幅值环流体现为一无功分量,对电压高的逆变器环流呈容性,对电压低的逆变器环流呈感性;④当与幅值相等时,相位超前者环流分量为正有功分量(输出有功),相位滞后的环流分量为负有功分量(吸收有功);⑤在U·1与U·2既不同相位又不等幅值时,则环流分量中既有无功分量部分,又有有功分量部分。
