比例复数积分控制基本原理如下：

比例复数积分控制器的传递函数为

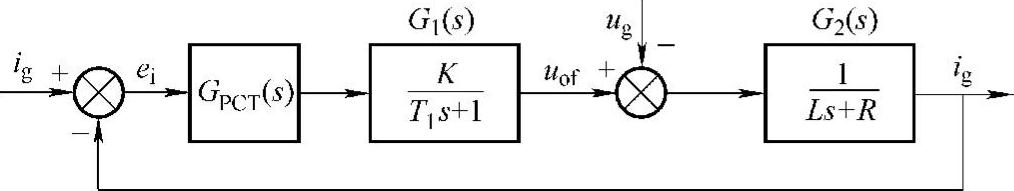

由上式可见，比例复数积分控制器在基波频率ω₀处的增益趋于无穷大。并网逆变器工作于电流控制模式，采用比例复数积分控制时，系统的结构框图如图6-34所示。由于比例复数积分控制器在基波频率ω₀处的增益趋于无穷大，因此其对稳态误差的消除和抗干扰能力非常优越。

图6-34 比例复数积分控制的单相并网逆变器控制框图

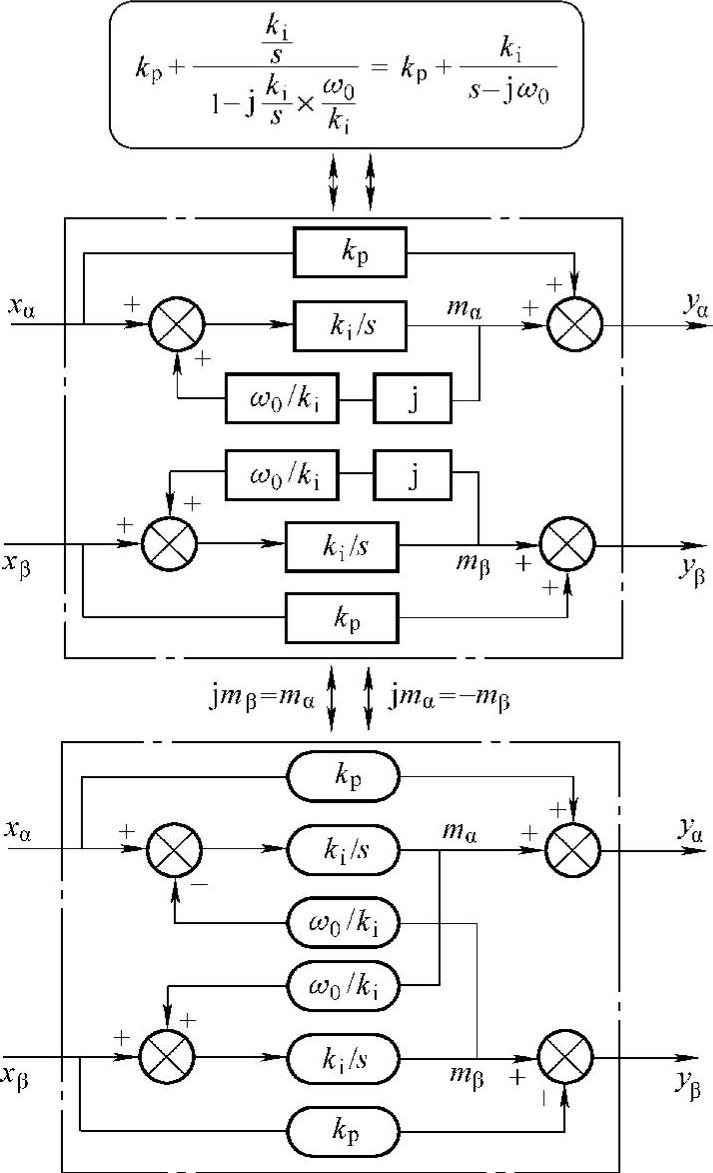

图6-35 比例复数积分控制的具体实现

传统控制器一般为实数域控制器，而PCI控制器中存在复数j，为复数域控制器，给控制器实现带来一定困难。然而，根据复变函数理论可知，j代表幅值不变，相位正向旋转90°。在三相系统中，利用αβ坐标系变量m_α=jm_β这一关系实现j，如图6-35所示。在单相系统中需要构造伪旋转坐标系实现。

为了保证系统具有较快的响应速度，同时避免放大噪声，系统带宽范围一般选择高于基波频率10倍且低于开关频率1/10，因此系统带宽f_b选择范围为500<f_b<1000。为了得到系统带宽的表达式，首先根据系统闭环传递函数求出系统闭环幅频特性。系统闭环传递函数及其幅频特性和相频特性如下：

(www.daowen.com)

只考虑k_p时，系统闭环幅频特性如下：

系统带宽定义为当系统闭环幅频特性的幅值降到-3dB时对应频率为ω_b，0～ω_b的频率范围称为系统的带宽，据此可以根据期望带宽选择可得k_p。进一步可以设计复数积分系数k_i。系统抗扰特性传递函数及其幅频特性和相频特性如下：

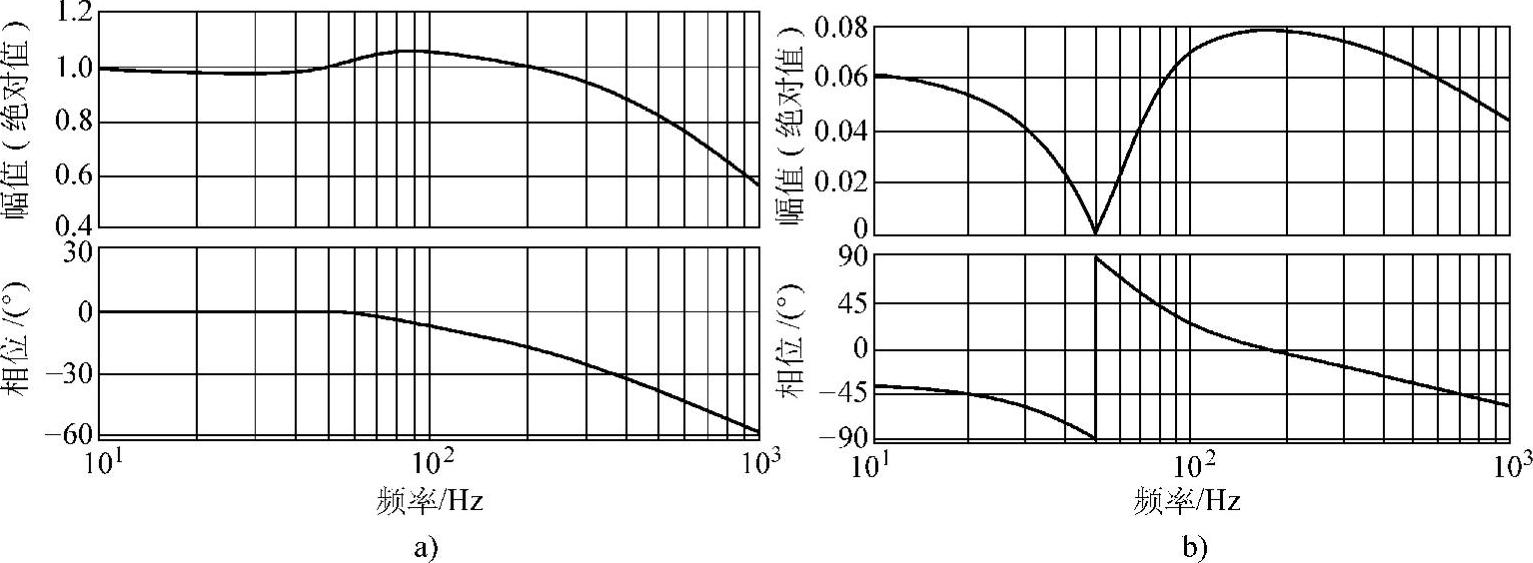

闭环系统的伯德图如图6-36所示。闭环系统在基波频率处的幅频特性为1，相频特性为0；系统的抗扰幅频特性在基波频率处为0，相频特性也为0。这说明系统实现了零稳态误差控制。

图6-36 比例复数积分控制下的闭环系统伯德图

a）输入/输出特性 b）抗扰特性
