无源逆变器控制结构优化策略探析

更新时间:2025-01-03 理论教育 版权反馈
【摘要】:在某些场合,如只有蓄电池、太阳电池这类直流电源向交流负载供电时,就需要无源逆变器。无源逆变器要为负载提供期望的电压波形,其电压单闭环控制系统结构如图6-7所示。在系统性能要求不高的场合,单闭环控制结构完全可以满足系统要求,其调节器设计可以选择零极点校正、最小拍、重复控制等方法。图6-7 电压单闭环控制系统结构框图双闭环控制也是一种常用的控制方案,如图6-8所示。

在某些场合,如只有蓄电池、太阳电池这类直流电源向交流负载供电时,就需要无源逆变器。另外,在许多场合下,电网提供的50Hz工频电源不能满足负载的特殊需要,例如感应加热需要中频甚至高频的交流电源,感应电动机变频调速需要在一定范围内可以任意变频、变压的交流电源等。如果将工频交流电变成直流电,再经逆变器逆变成所需频率和电压的交流电,这样的DC/AC逆变器输出的交流电与电网交流电无关,可以得到所需的任意频率和电压的交流电,单独向负载供电。

无源逆变器要为负载提供期望的电压波形,其电压单闭环控制系统结构如图6-7所示。在系统性能要求不高的场合,单闭环控制结构完全可以满足系统要求,其调节器设计可以选择零极点校正、最小拍、重复控制等方法。

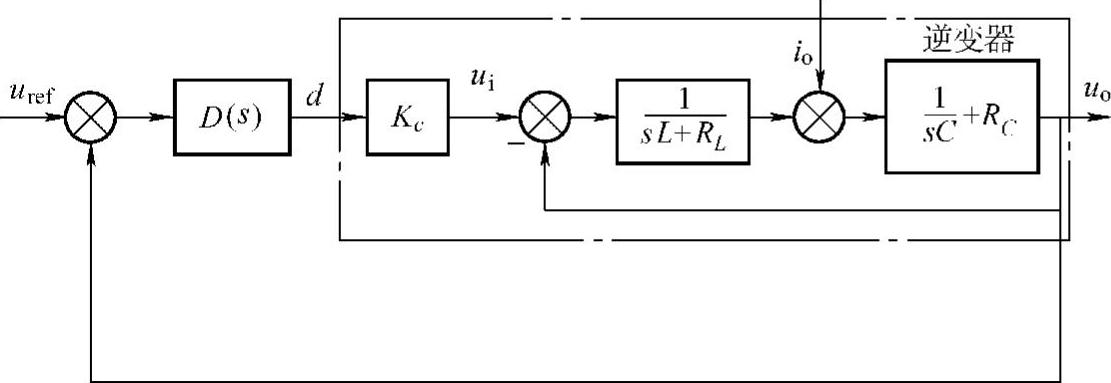

图6-7 电压单闭环控制系统结构框图

双闭环控制也是一种常用的控制方案,如图6-8所示。双闭环控制工作原理:电压外环以理想的正弦波为参考电压,输出电压与参考电压比较后经PI调节作为电流内环的参考值,该电流参考值与反馈电流的误差经过PI调节器,输出与三角波比较,产生PWM驱动信号驱动逆变器。采用电感电流内环控制,一方面可以抑制系统过电流,增强系统安全性,另一方面也可以通过电流的有效控制使得系统模型简化,易于电压外环的控制。

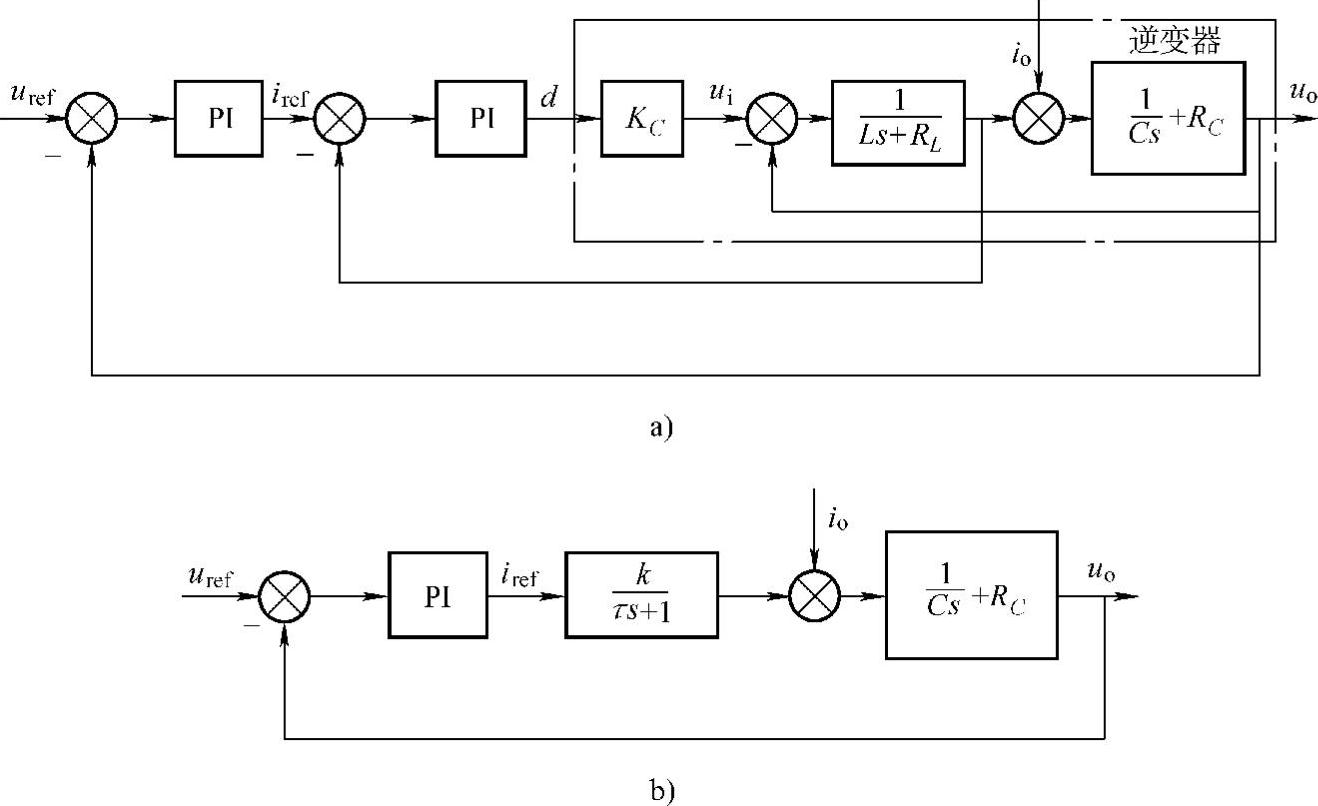

图6-8 双闭环系统控制结构框图(www.daowen.com)

另外,还有一些方案采用了其他多环路的控制方案,如采用输出电流前馈(见图6-9)、电容电流前馈、电压给定前馈(见图6-10)、电流环电压解耦等。采用负载电流前馈的原因是负载电流io作为逆变器的外部扰动信号,处在电感电流环之外,不能很好地抑制负载扰动,动态性能不够理想,为改善抗负载扰动性能,电流内环引入负载电流前馈。电容电流瞬时控制,使得输出电压uoiC微分作用而提前得到校正,带负载能力更强。

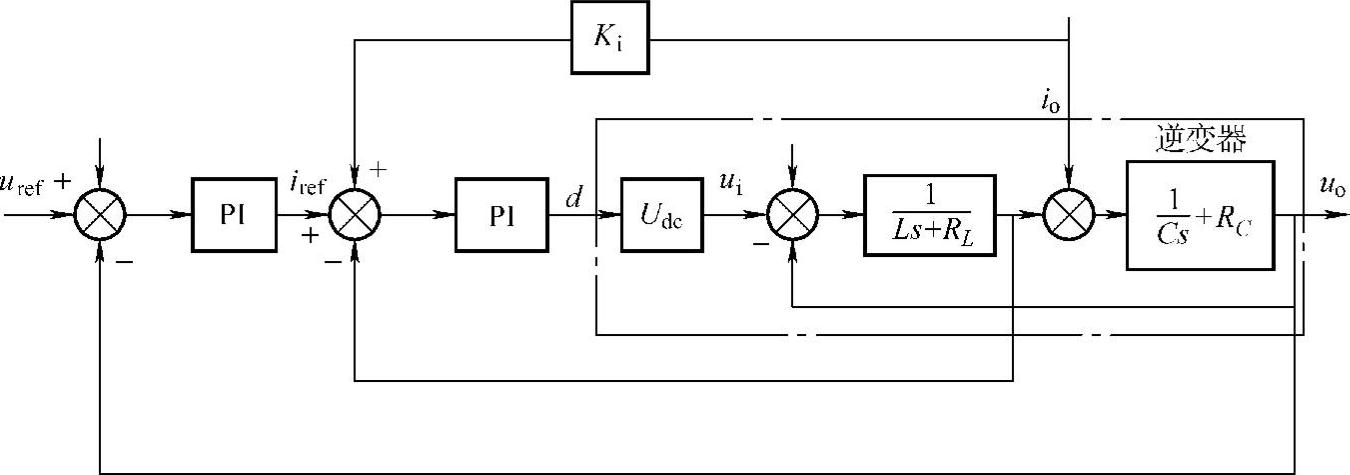

图6-9 带输出电流前馈的双闭环系统控制结构框图

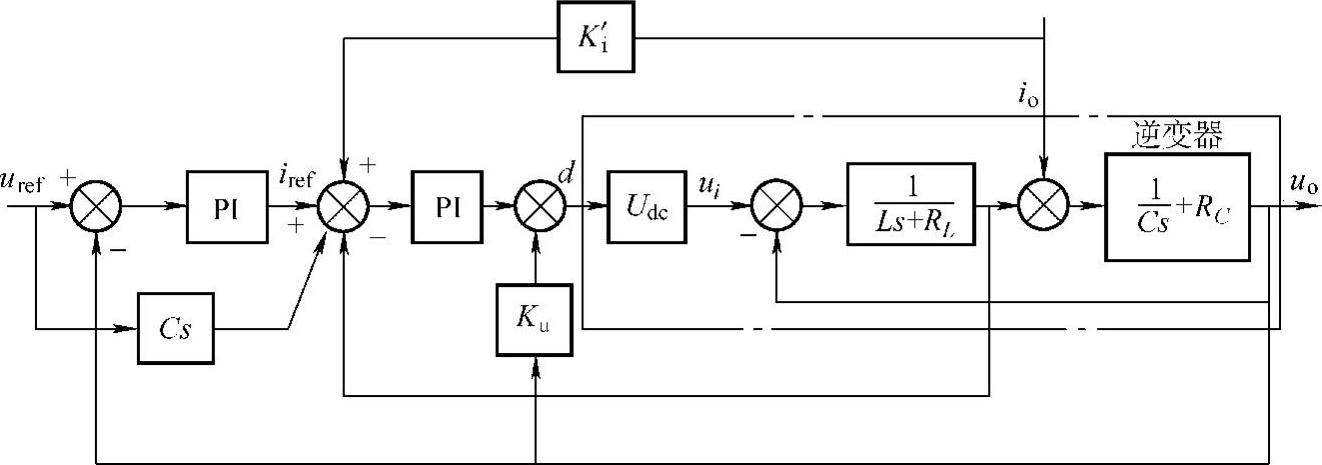

图6-10 带电压给定前馈的双闭环系统控制结构框图
