三相电流型桥式变流器的SVM技术优化

与电压型变流器类似,在三相电流型桥式变流器中同样可以引入开关函数sasbsc,分别代表3个桥臂的开关状态。与电压型变流器不同的是,sXX=a,b,c)是一个三值变量,上桥臂器件导通时sX=1,下桥臂器件导通时sX=-1,上下桥臂均不导通或均导通时sX=0。(sasbsc)组合在一起,一共有9种基本工作状态,即9个基本电流矢量,见表5-4。在这9个基本电流矢量中,I1I6为非零矢量,I7I9为零矢量;

这些构成的矢量图如图5-34所示。

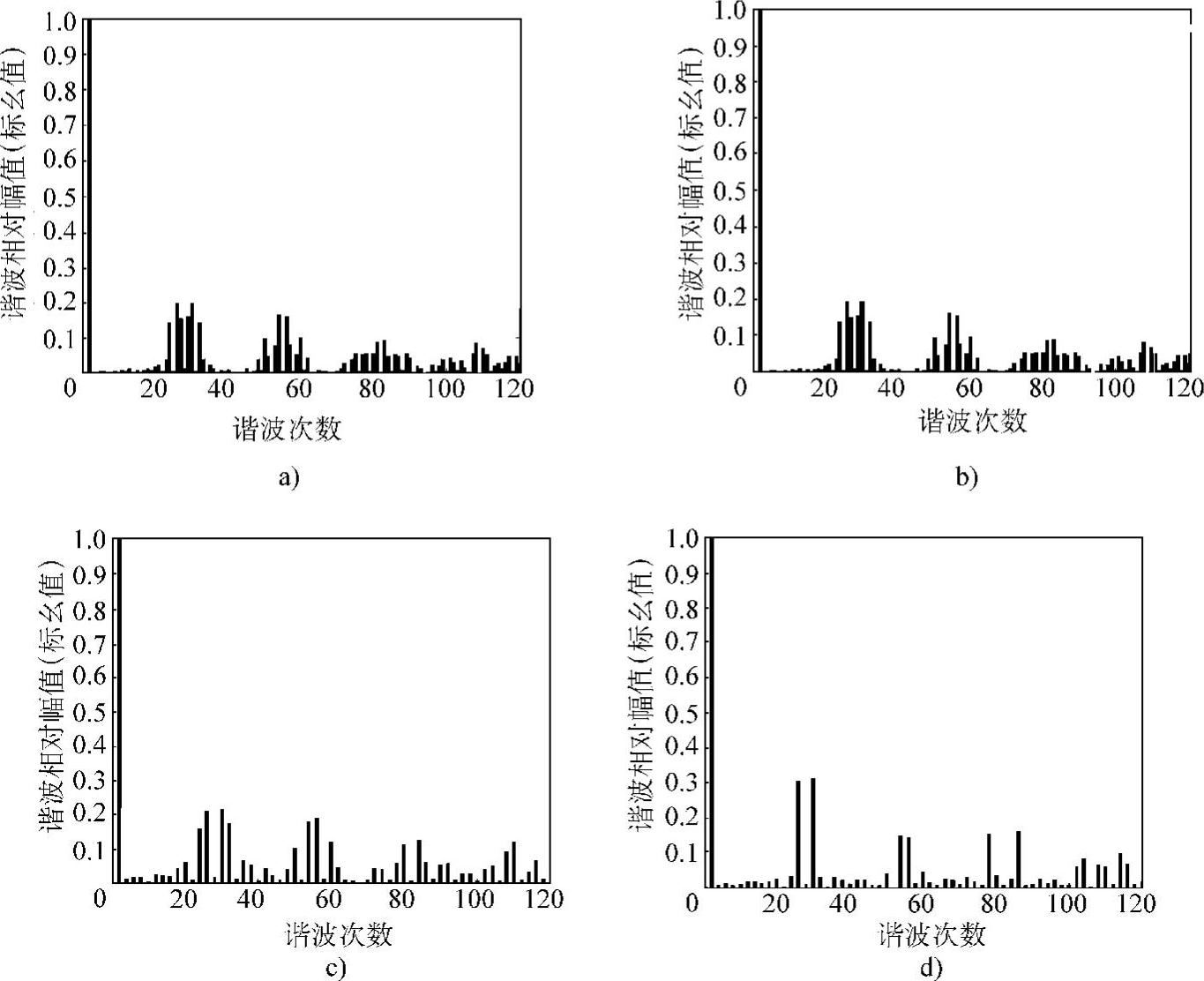

图5-33 4种MSL-SVM逆变器输出线电压的频谱

a)方法一 b)方法二 c)方法三 d)方法四

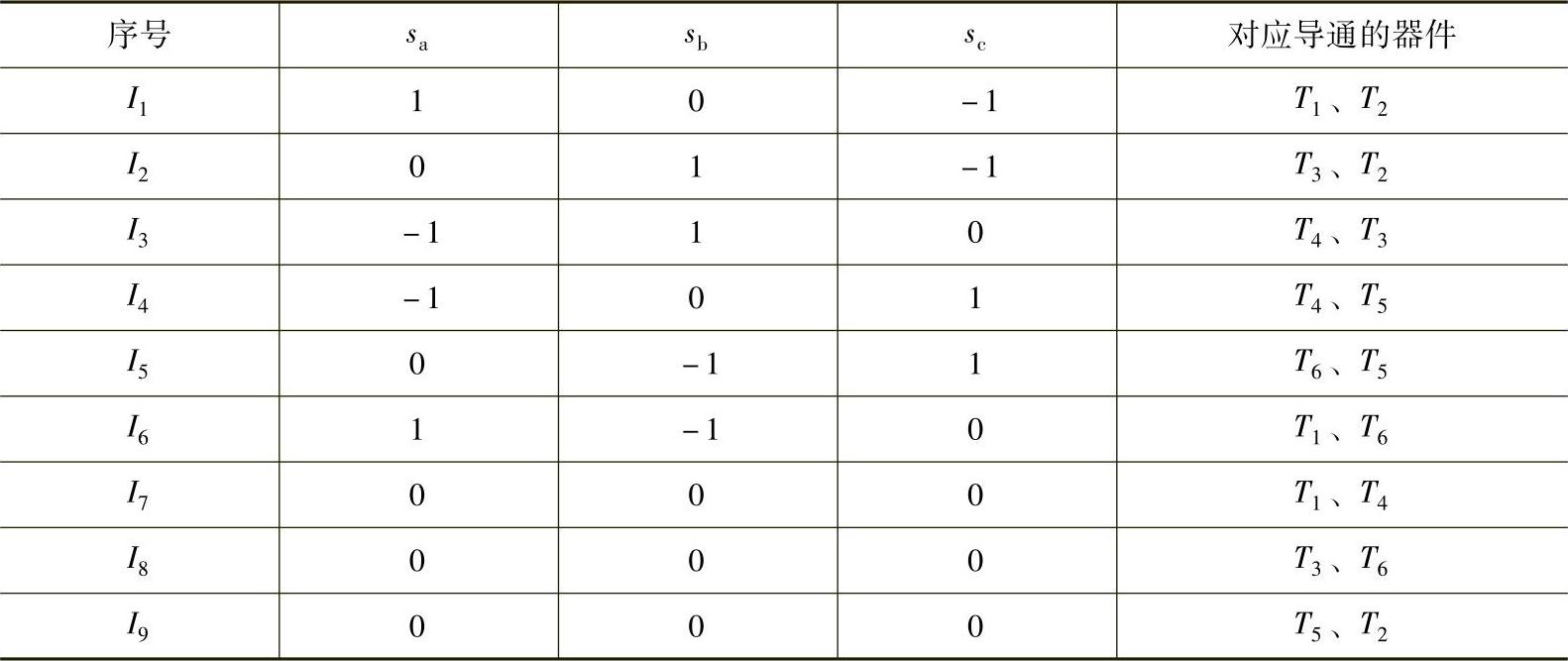

表5-4 三相电流型桥式变流器的基本开关工作状态(www.daowen.com)


与电压空间矢量调制类似,对于图5-34中的参考电流矢量Ir可以通过其最相邻的两个非零矢量和零矢量合成,各矢量的作用时间和合成方式可参考电压空间矢量调制的方法得到,这里不多赘述。

除了以上这种直接从矢量图生成电流SVM信号的方法外,根据式(5-8)和式(5-9),还可以通过电压SVM信号转换生成电流SVM;从实际运算量和时间看,这种间接生成电流SVM的方法所耗运算时间并不比直接方法长,而且间接方法和直接方法实际上完全等效。

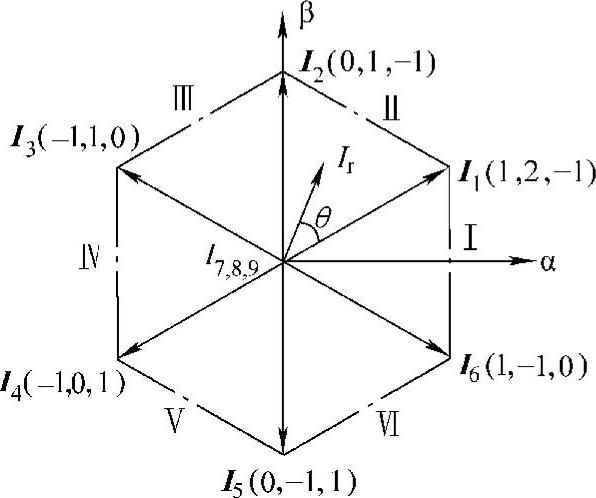

图5-34 基本电流矢量图
