【摘要】:图5-16 3次谐波注入PWM调制按照上述方法构成相电压调制波,都可将直流电压利用率提高15%。除了按照公式进行注入的方法以外,还可以通过波形合成直接构造马鞍型波HIPWM。也就是说式、式是马鞍型波HIPWM的完整形式,其他形式都是该形式在某种程度上的近似。
在相电压正弦调制波中叠加适当大小的3的整数倍次谐波,使之成为类似于马鞍型的调制信号,则经过调制后逆变电路输出相电压中也必然包含这些谐波成分,且三相的这些成分的相位相同。在合成线电压时,各相电压中3的整数倍次谐波成分相互抵消,线电压仍为正弦波。这就是马鞍型波HIPWM。

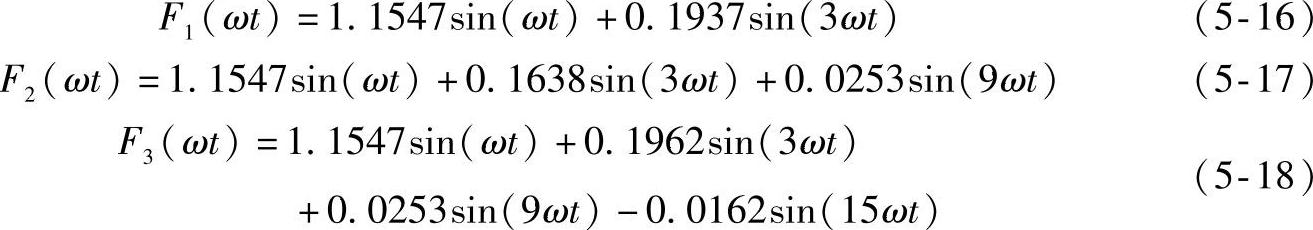

在相电压中注入3的整数倍次谐波的种类和大小,对直流电压利用率的影响非常重大。常见的注入方法如式(5-16)~式(5-18)所示。
图5-16 3次谐波注入PWM调制

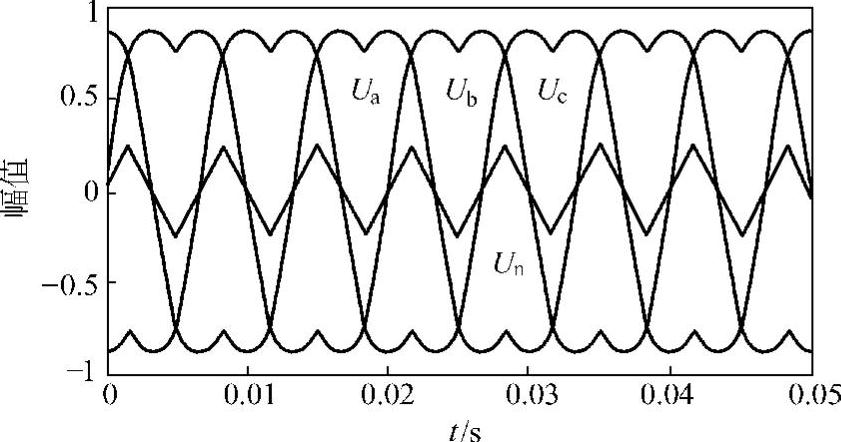

按照上述方法构成相电压调制波,都可将直流电压利用率提高15%。图5-16给出的是按照式(5-16)构造的各相相电压调制波注入的谐波成分波形。
除了按照公式进行注入的方法以外,还可以通过波形合成直接构造马鞍型波HIPWM。其具体方法是对三相标准正弦波uan、ubn和ucn进行如下方式的合成:
将un作为注入谐波叠加到三相调制波中,即(www.daowen.com)
ua=uan+un
ub=ubn+un(5-20)
uc=ucn+un

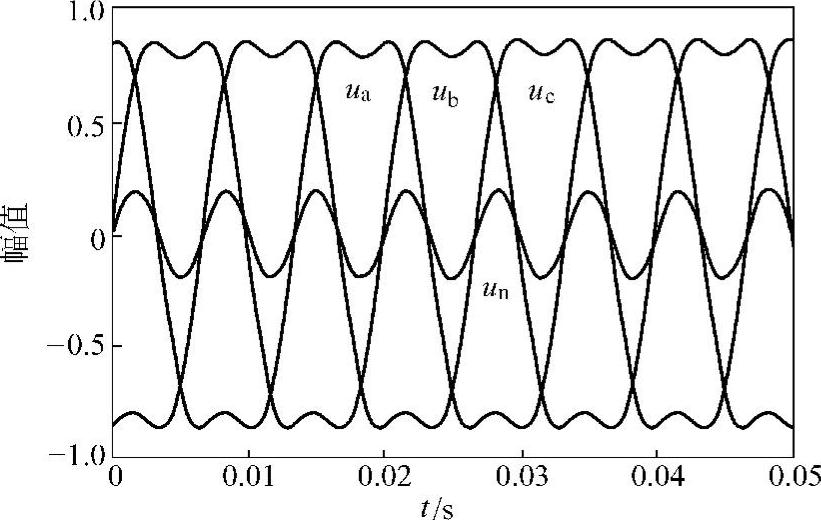

uan、ubn和ucn就是合成的马鞍型调制波,其波形如图5-17所示。
事实上,对式(5-19)进行傅立叶分解,取到第15次谐波,就得到与式(5-18)完全相同的表达式。也就是说式(5-19)、式(5-20)是马鞍型波HIPWM的完整形式,其他形式都是该形式在某种程度上的近似。
图5-17 三倍频谐波注入PWM
