中点形成变压器（Neutral-point Formed Transformer，NFT）在三相逆变器输出侧提供一个星形联结点作为电源中性点，其应用使三相逆变器获得了带不平衡负载的能力。中点形成变压器有两种结构形式：普通的双绕组结构和自耦变压器结构，分别如图4-11和图4-12所示。

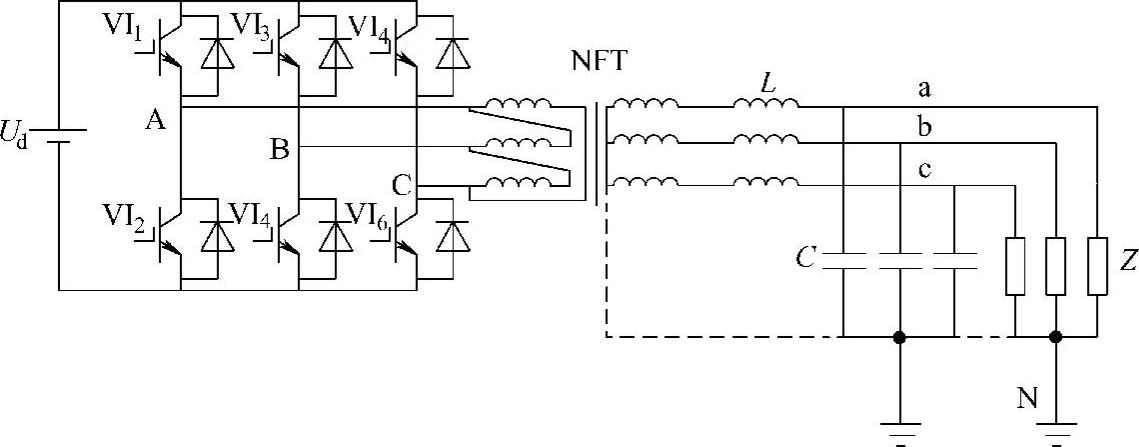

图4-11 变压器输出三相逆变器-双绕组结构

(www.daowen.com)

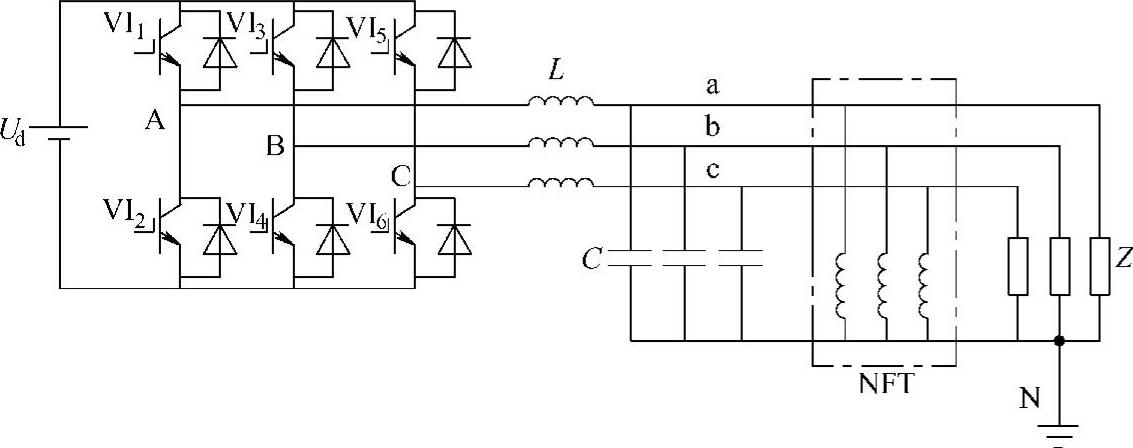

图4-12 变压器输出三相逆变器-自耦变压器结构

双绕组结构中点形成变压器一般用于要求输出隔离的场合，如果不需要输出隔离，采用自耦变压器结构可以减小装置的体积和重量，这是因为当三相负载对称时，自耦变压器绕组中仅有磁化电流；当三相负载不对称时，自耦变压器绕组中才有负载电流分量流过，从而降低三相输出电压的不平衡度。由于中点形成变压器是一个电压比为1∶1的工频变压器，它的引入将使逆变器存在下列不足：中点形成变压器的体积、重量随系统容量和负载不对称程度的增加而增加；为了达到较好的相间耦合，变压器的绕制工艺和接线复杂。中点形成变压器自身的功耗降低了变流器系统的效率。随着逆变器功率重量比和效率的提高，中点形成变压器的体积、重量和损耗在系统中所占的比重越来越大。

此外，由于中点形成变压器的作用，输出电压中的零序分量为不可控状态，为了减小输出电压不平衡度，应该尽量减小变压器的漏阻抗。有分析表明，将图4-11中的输出电感移到变压器一次侧，可有效降低输出电压的不平衡度。
